防火限流式保护器产品概述歌德电气GD系列电气防火限流式保护器主要元件是固态开关;当回路出现短路故障时,保护器智能监测电气回路中的异常工作电流,通过ARM处理器控制固态开关(MOSFET)关断,从而完成短路现象的保护。防火限流式保护器产品功能及特点1.短路保护功能,线路发生短路故障时,能在1 50微秒内实现快速限流保护2.过载保护功能,线路持续过载时,能在3 60s内进行过载保护3.表内超温保护功能,保护器内部器件工作温度过高时,保护器限流保护4.电缆温度监测功能,被测线缆温度超过报警设定值时,保护器告警或限流保护5.多机组网功能,保护器配1路RS485, 1路4G无线通讯(选配)

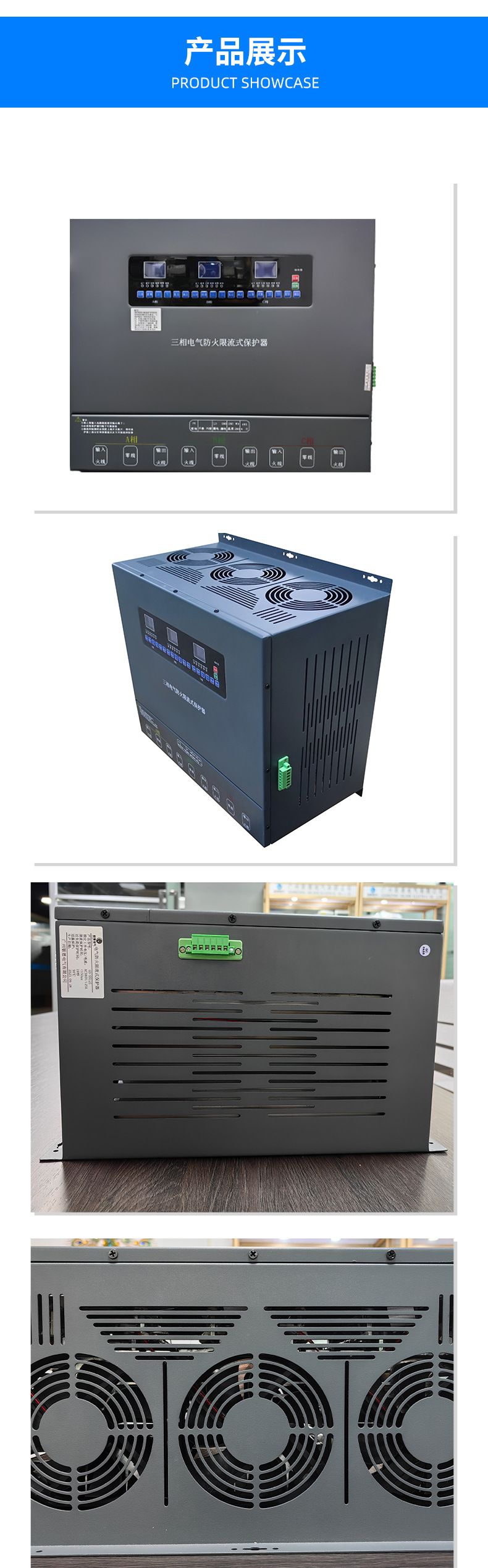

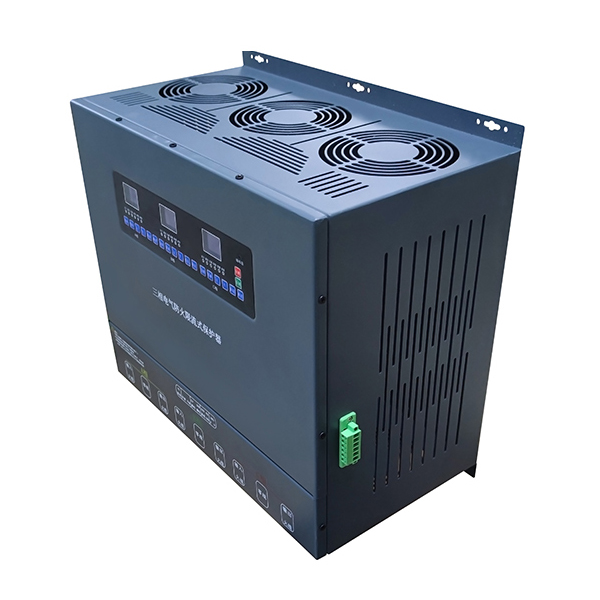

三相电气防火限流式保护器

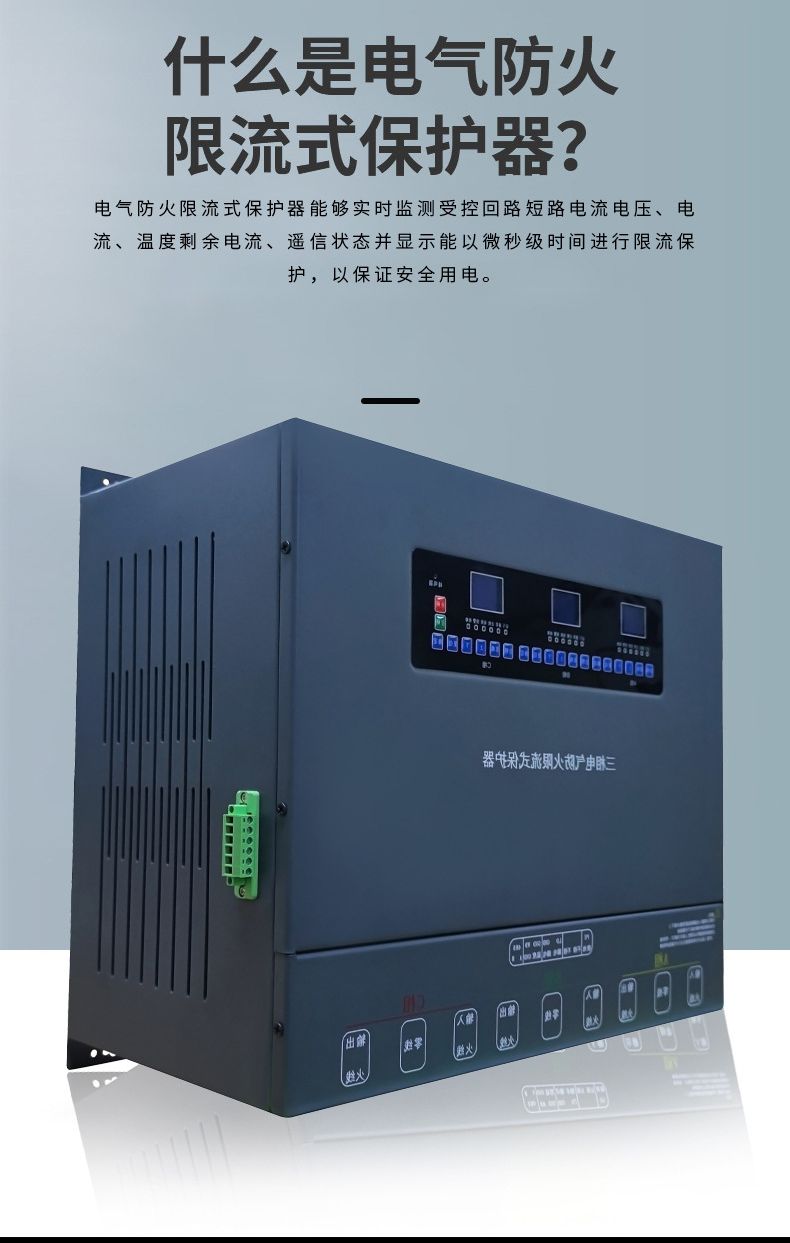

什么是电气防火限流式保护器?电气防火限流式保护器能够实时监测受控回路短路电流电压、电流、温度剩余电流、遥信状态并显示能以微秒级时间进行限流保护,以保证安全用电。

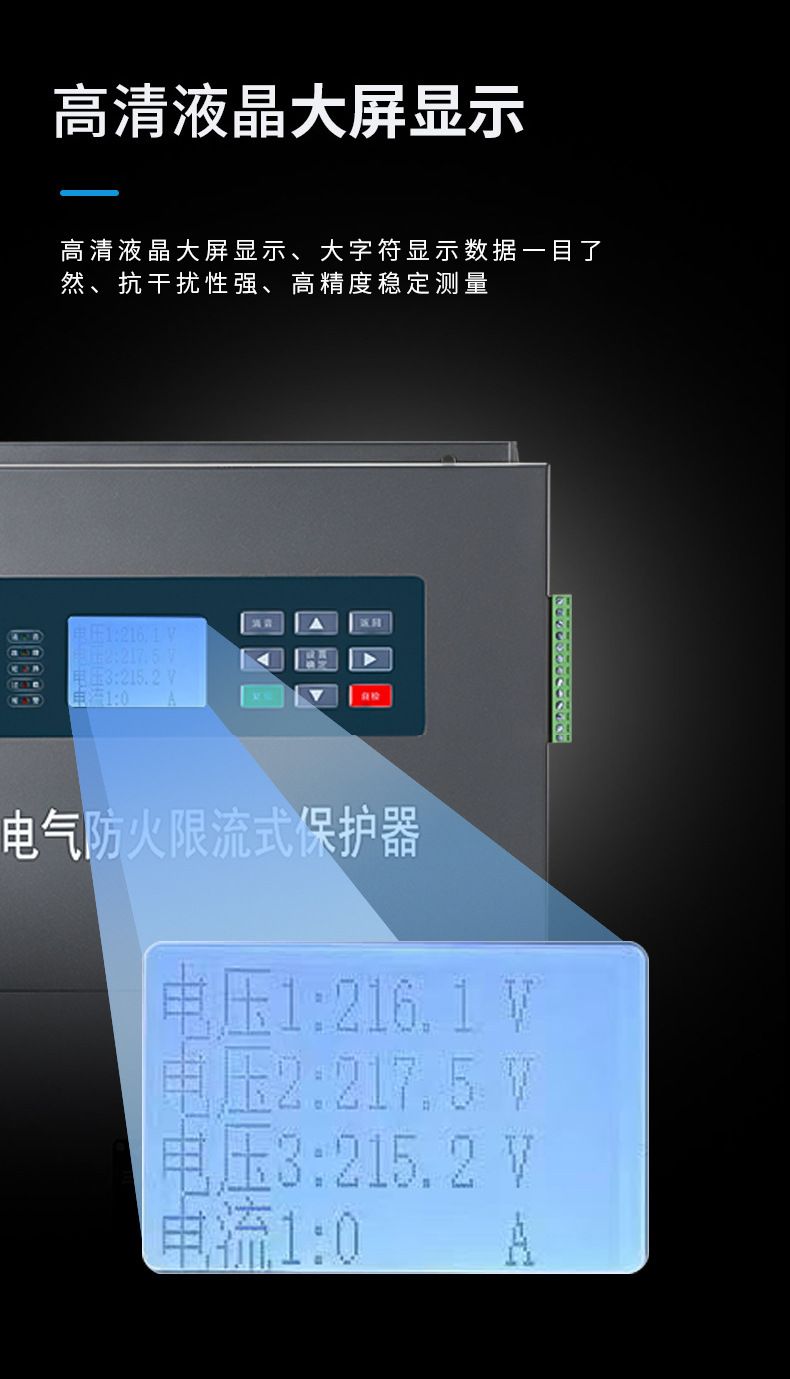

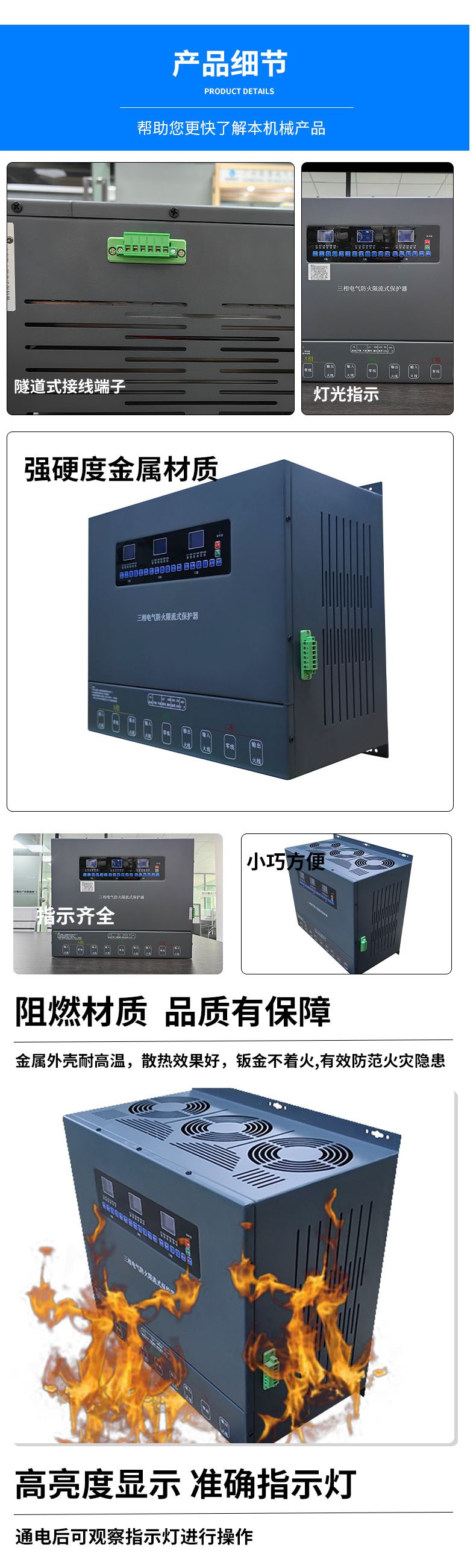

高清液晶大屏显示。
高清液晶大屏显示、大字符显示数据一目了然、抗干扰性强、高精度稳定测量。

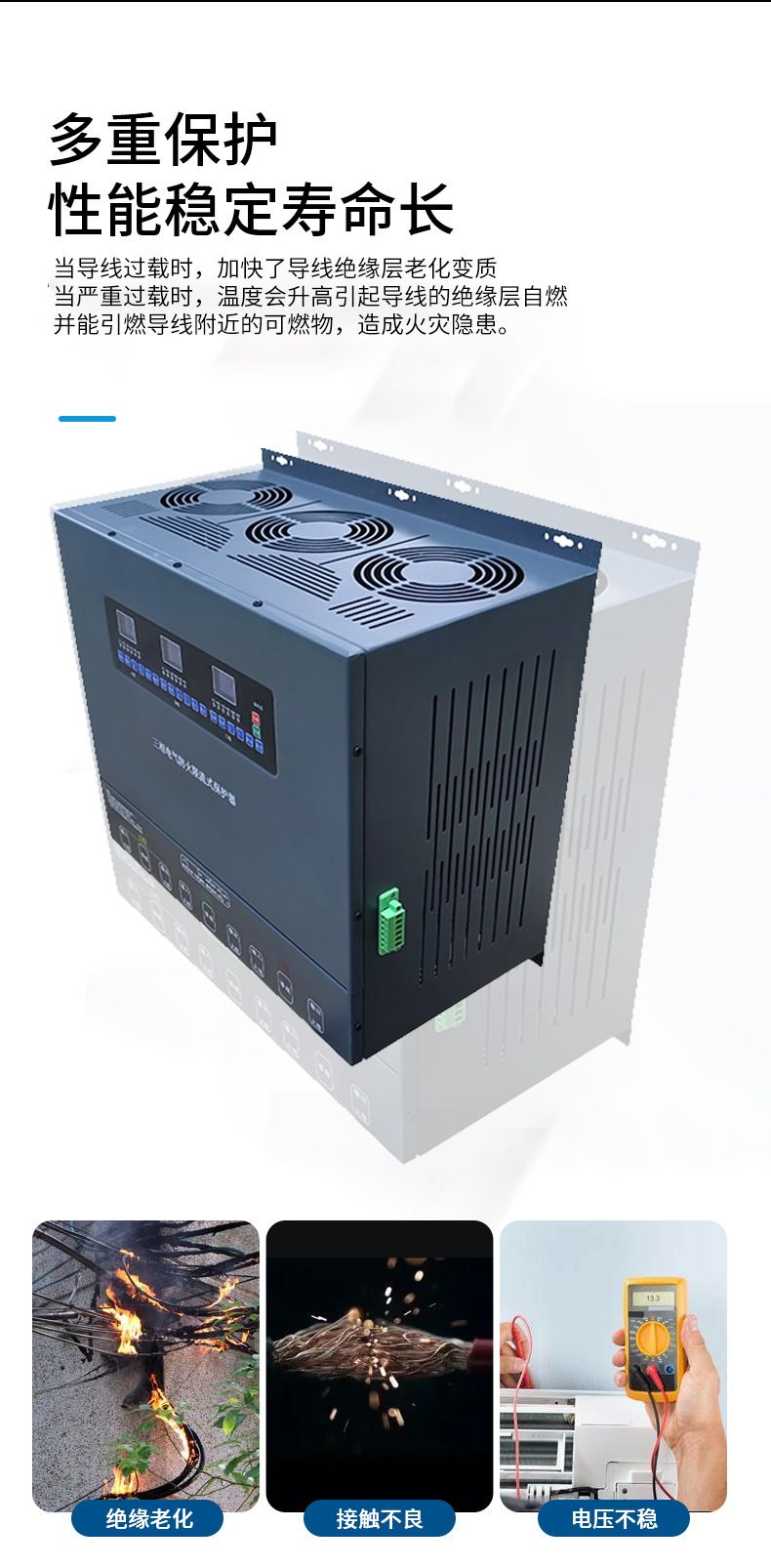

多重保护性能稳定寿命长当导线过载时,加快了导线绝缘层老化变质当严重过载时,温度会升高引起导线的绝缘层自燃并能弓|燃导线附近的可燃物,造成火灾隐患。
防火限流式保护器产品概述歌德电气GD系列电气防火限流式保护器主要元件是固态开关;当回路出现短路故障时,保护器智能监测电气回路中的异常工作电流,通过ARM处理器控制固态开关(MOSFET)关断,从而完成短路现象的保护。
防火限流式保护器产品功能及特点
1.短路保护功能,线路发生短路故障时,能在1 50微秒内实现快速限流保护
2.过载保护功能,线路持续过载时,能在3 60s内进行过载保护
3.表内超温保护功能,保护器内部器件工作温度过高时,保护器限流保护
4.电缆温度监测功能,被测线缆温度超过报警设定值时,保护器告警或限流保护
5.多机组网功能,保护器配1路RS485, 1路4G无线通讯(选配)

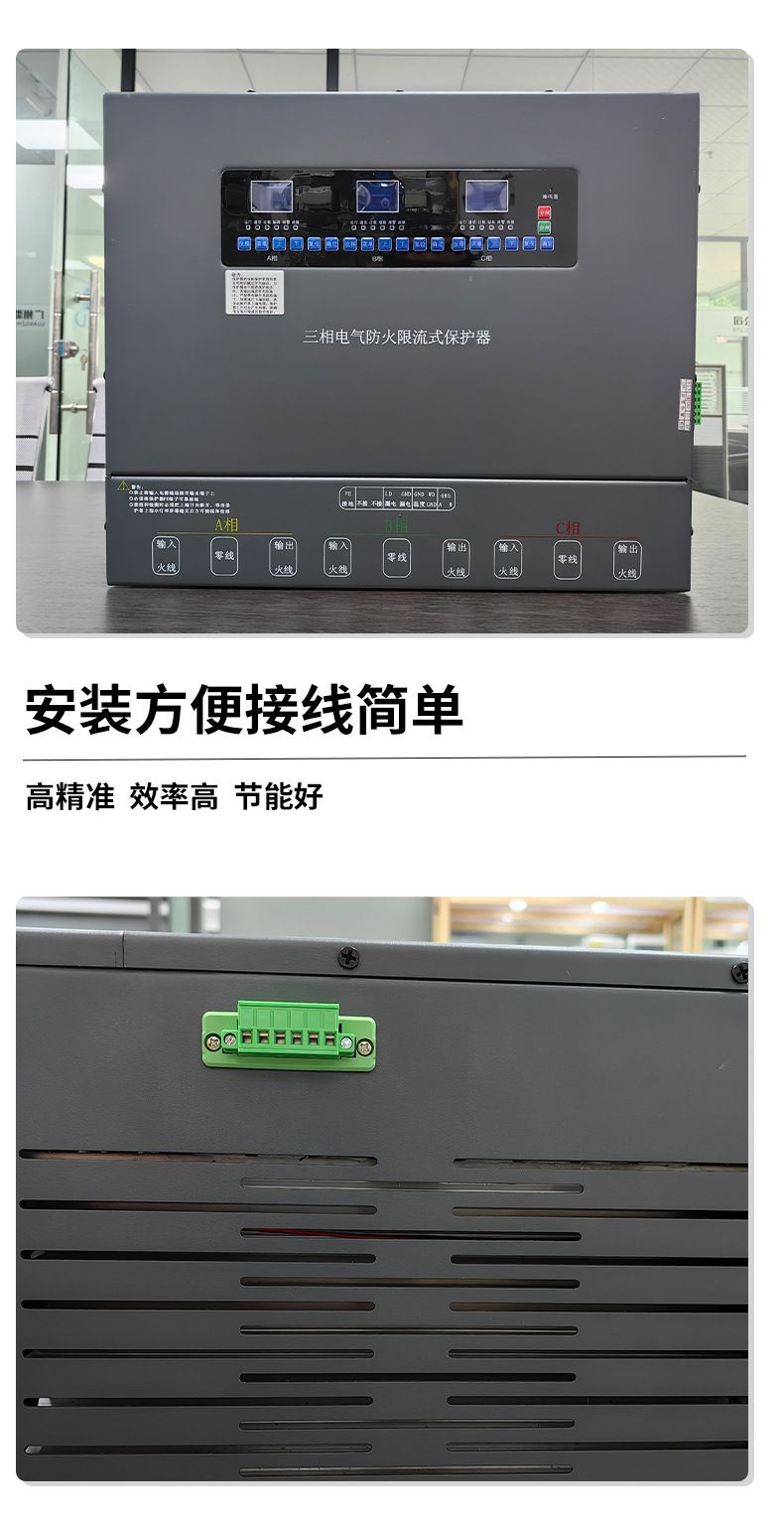

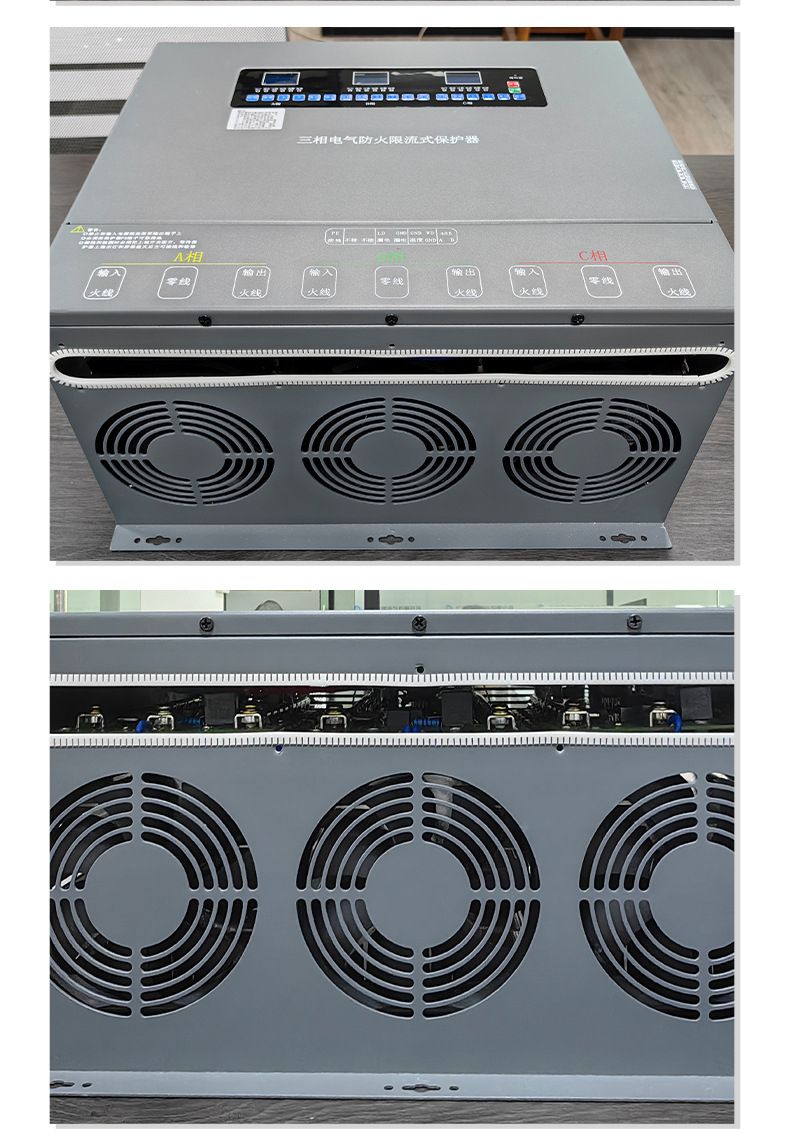

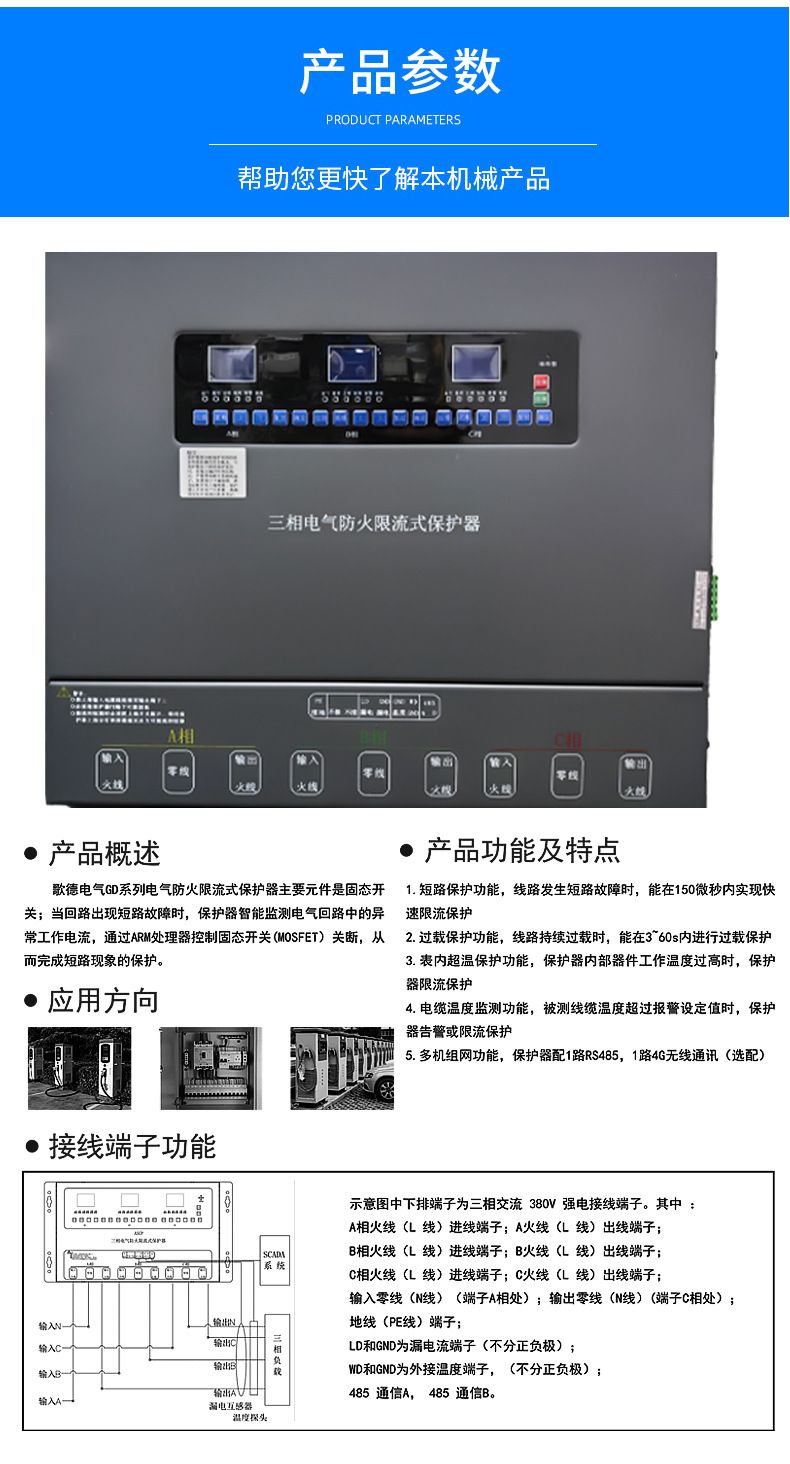

防火限流式保护器接线端子
示意图中下排端子为三相交流380V 强电接线端子。其中;
A相火线(L线)进线端子; A火线(L线)出线端子;
B相火线(L线)进线端子; B火线(L线)出线端子;
C相火线(L线)进线端子; C火线(L线)出线端子;
输入零线(N线) (端子A相处) ;输出零线(N线) (端子C相处);
地线(PE线)端子;
LD和GND为漏电流端子(不分正负极);
WD和GND为外接温度端子,(不分正负极);
485通信A,485 通信B。

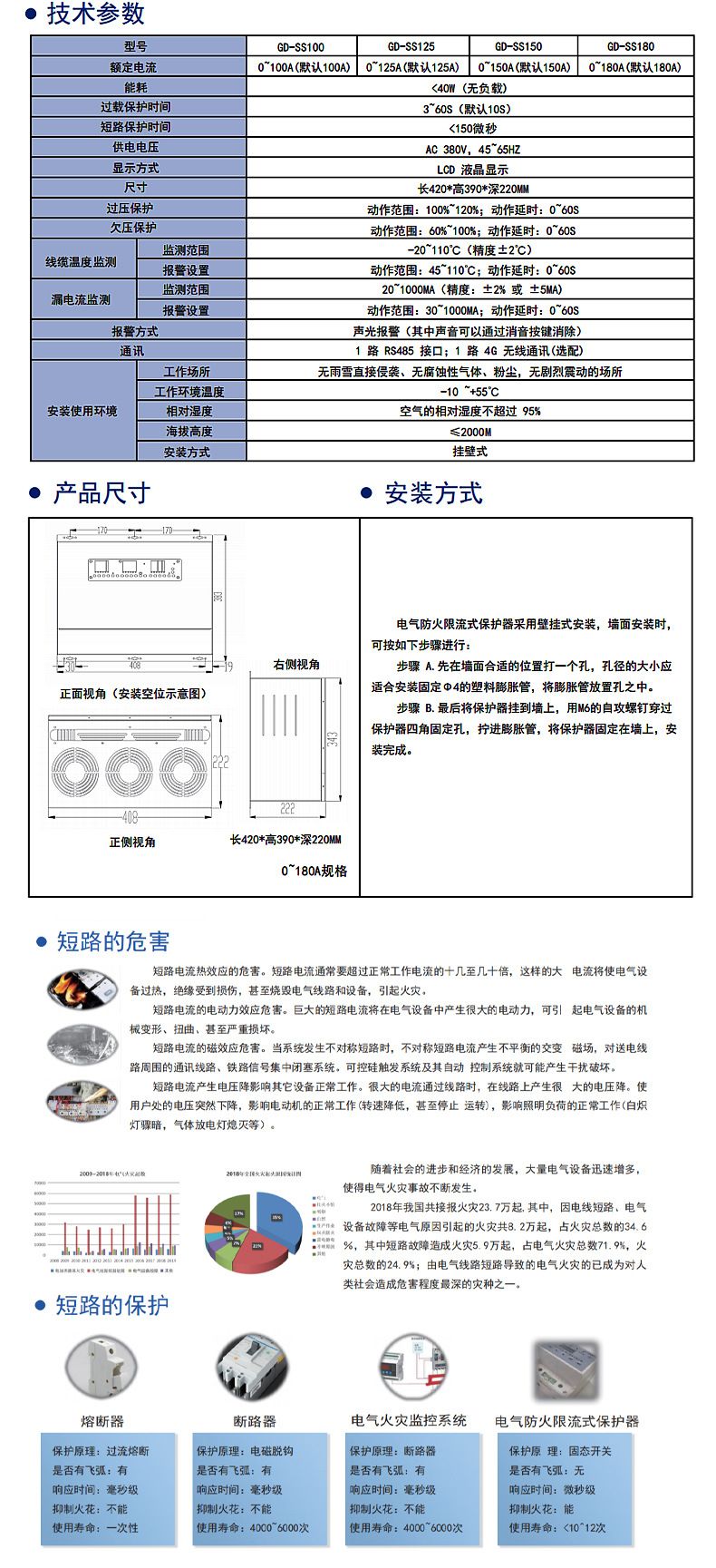

型号 | GD-SS100 | GD-SS125 | GD-SS150 | GD-SS180 | |
额定电流 | 0~100A(默认100A) | 0~125A(默认125A) | 0~150A(默认150A) | 0~180A(默认180A) | |
能耗 | <40W(无负载) | ||||
过载保护时间 | 3~60S(默认10S) | ||||
短路保护时间 | <150微秒 | ||||
供电电压 | AC 380V,45~65HZ | ||||
显示方式 | LCD液晶显示 | ||||
尺寸 | 长420*高390*深220MM | ||||
过压保护 | 动作范围:100%~120%;动作延时:0~60S | ||||
欠压保护 | 动作范围:60%~100%;动作延时:0~60S | ||||
线缆温度监测 | 监测范围 | -20~110℃(精度±2℃) | |||
报警设置 | 动作范围:45~110℃;动作延时:0~60S | ||||
漏电流监测 | 监测范围 | 20~1000MA(精度:±2%或±5MA) | |||
报警设置 | 动作范围:30~1000MA;动作延时:0~60S | ||||
报警方式 | 声光报警(其中声音可以通过消音按键消除) | ||||
通讯 | 1路RS485接口;1路4G无线通讯(选配) | ||||
安装使用环境 | 工作场所 | 无雨雪直接侵袭、无腐蚀性气体、粉尘,无剧烈震动的场所 | |||
工作环境温度 | -10 ~+55℃ | ||||
相对湿度 | 空气的相对湿度不超过95% | ||||
海拔高度 | ≤2000M | ||||
安装方式 | 挂壁式 |
安装方式
电气防火限流式保护器采用壁挂式安装,墙面安装时,可按如下步骤进行:
步骤A.先在墙面合适的位置打一-个孔,孔径的大小应适合安装固定中4的塑料膨胀管,将膨胀管放置孔之中。
步骤B.将保护器挂到墙上,用M6的自攻螺钉穿过保护器四角固定孔,拧进膨胀管,将保护器固定在墙上,安装完成。
