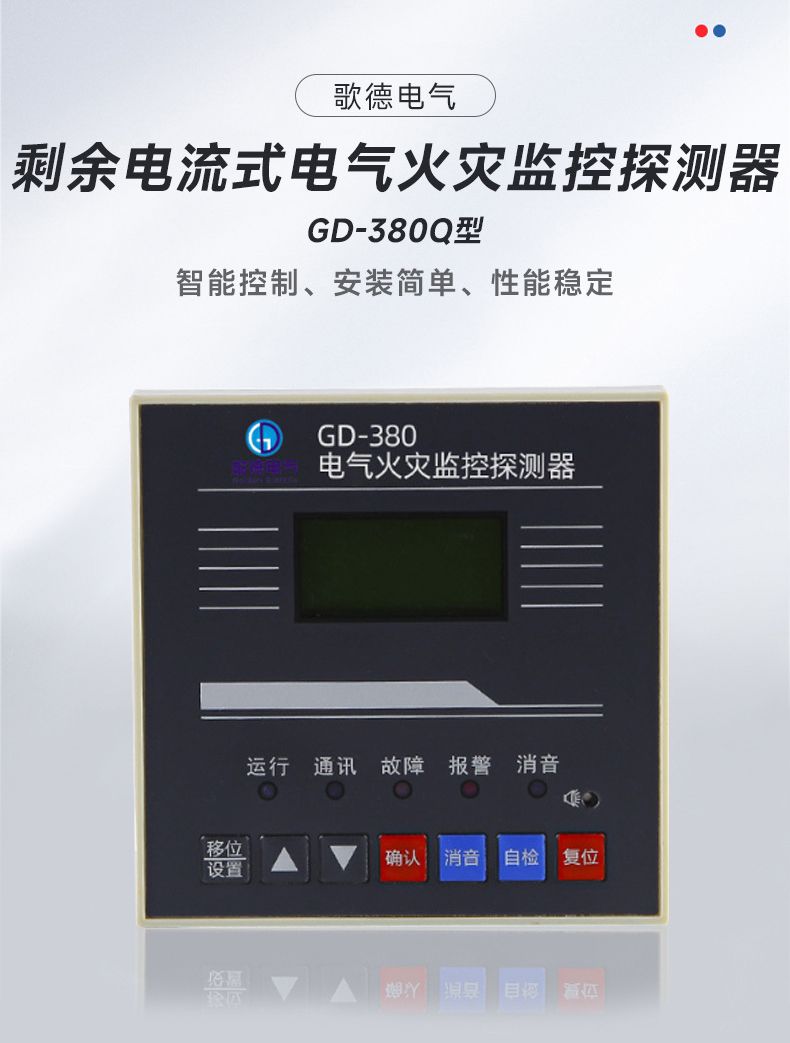

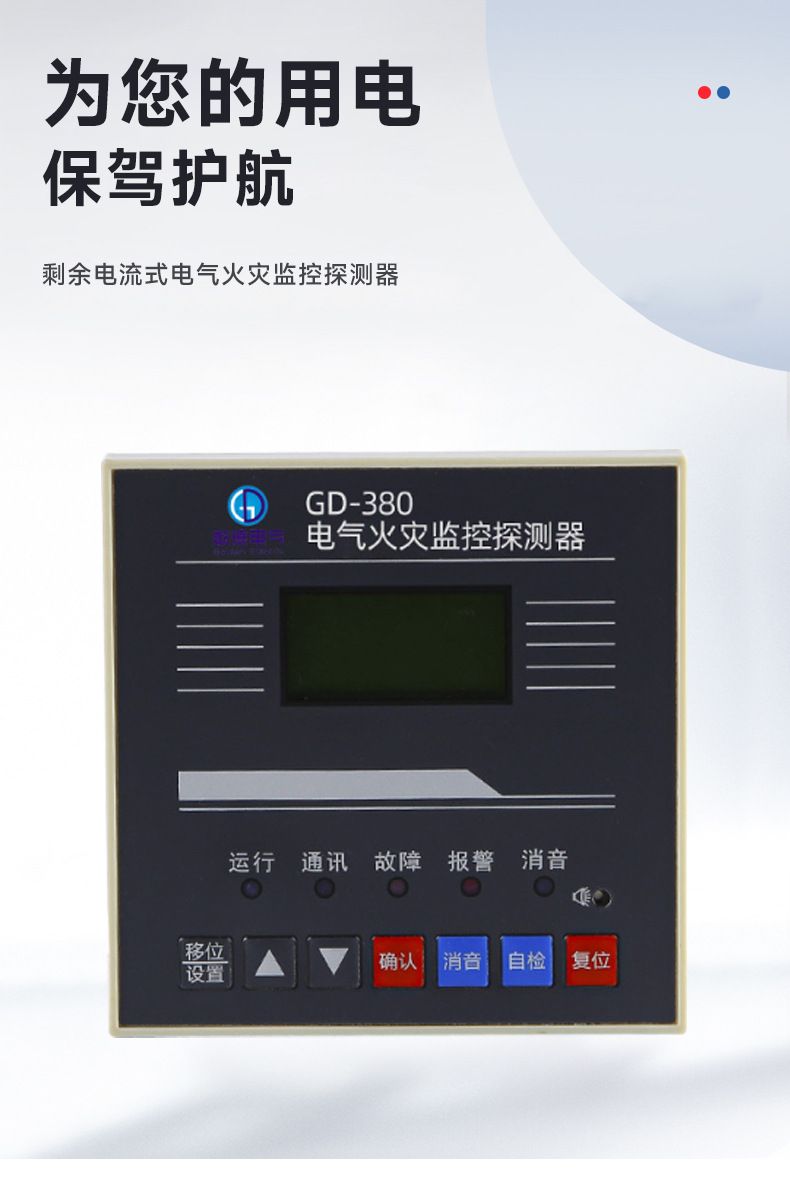

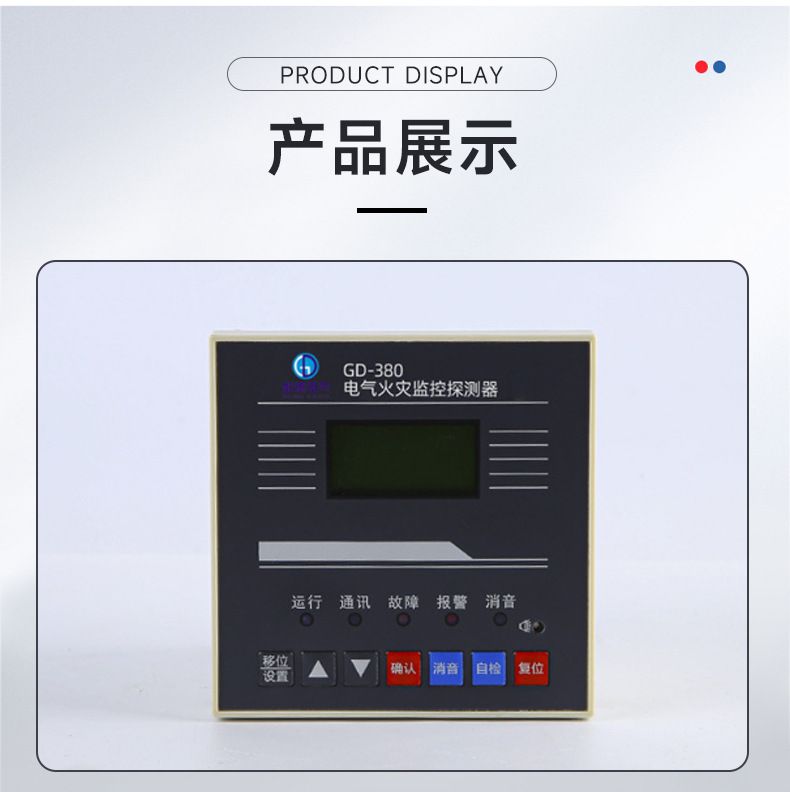

GD-380 电气火灾监控探测器：剩余电流式电气火灾监控探测器分体式GD-380系列剩余电流式电气火灾监控探测器集过电流、剩余电流、度的检测、故障、报警、消防联动及通讯等多种功能于一-体，适用于三相四线制380V及单相制220V的电气线路中，产品是具有智能化分析能力的新型防火设备。当供电设备发生电气事故时探测控制器能发出报警声及时提醒工作人员检查故障,排除可能发生的电气隐患,防止事故发生。分体式GD-380型剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。分体式GD -380型剩余电流式电气火灾监控探测器既可以联网使用也可以独立使用。
GD-380 电气火灾监控探测器：剩余电流式电气火灾监控探测器分体式GD-380系列剩余电流式电气火灾监控探测器集过电流、剩余电流、度的检测、故障、报警、消防联动及通讯等多种功能于一-体，适用于三相四线制380V及单相制220V的电气线路中，产品是具有智能化分析能力的新型防火设备。当供电设备发生电气事故时探测控制器能发出报警声及时提醒工作人员检查故障,排除可能发生的电气隐患,防止事故发生。分体式GD-380型剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。分体式GD -380型剩余电流式电气火灾监控探测器既可以联网使用也可以独立使用。

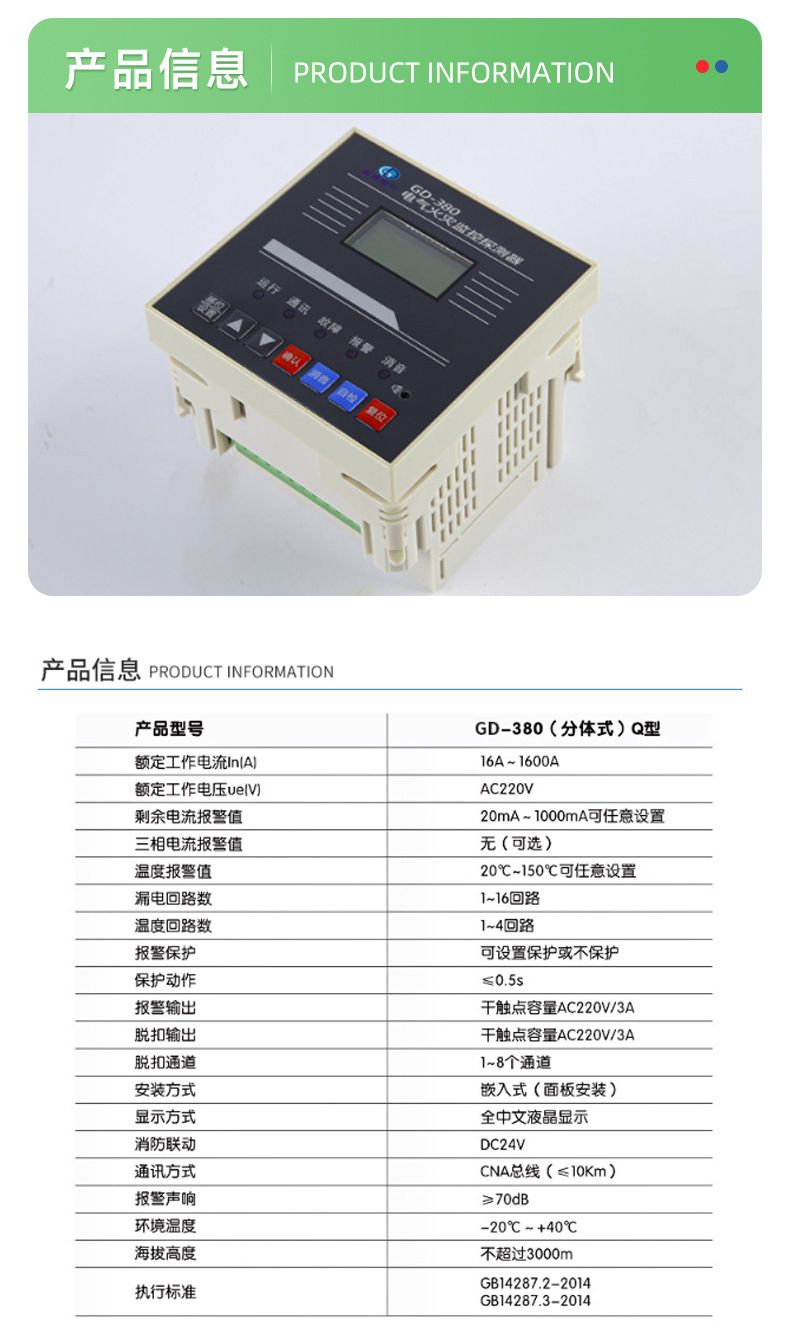

| 产品型号 | G D - 3 8 0 ( 分 体 式 ) Q 型 |
| 额定工作电流In(A) | 16A~1600A |
| 额定工作电压ue(V) | AC220V |
| 剩余电流报警值 | 20mA~1000mA可任意设置 |
| 三相电流报警值 | 无(可选) |
| 温度报警值 | 20℃~150℃可任意设置 |
| 漏电回路数 | 1~16回路 |
| 温度回路数 | 1~4回路 |
| 报警保护 | 可设置保护或不保护 |
| 保护动作 | ≤0.5s |
| 报警输出 | 干触点容量AC220V/3A |
| 脱扣输出 | 干触点容量AC220V/3A |
| 脱扣通道 | 1~8个通道 |

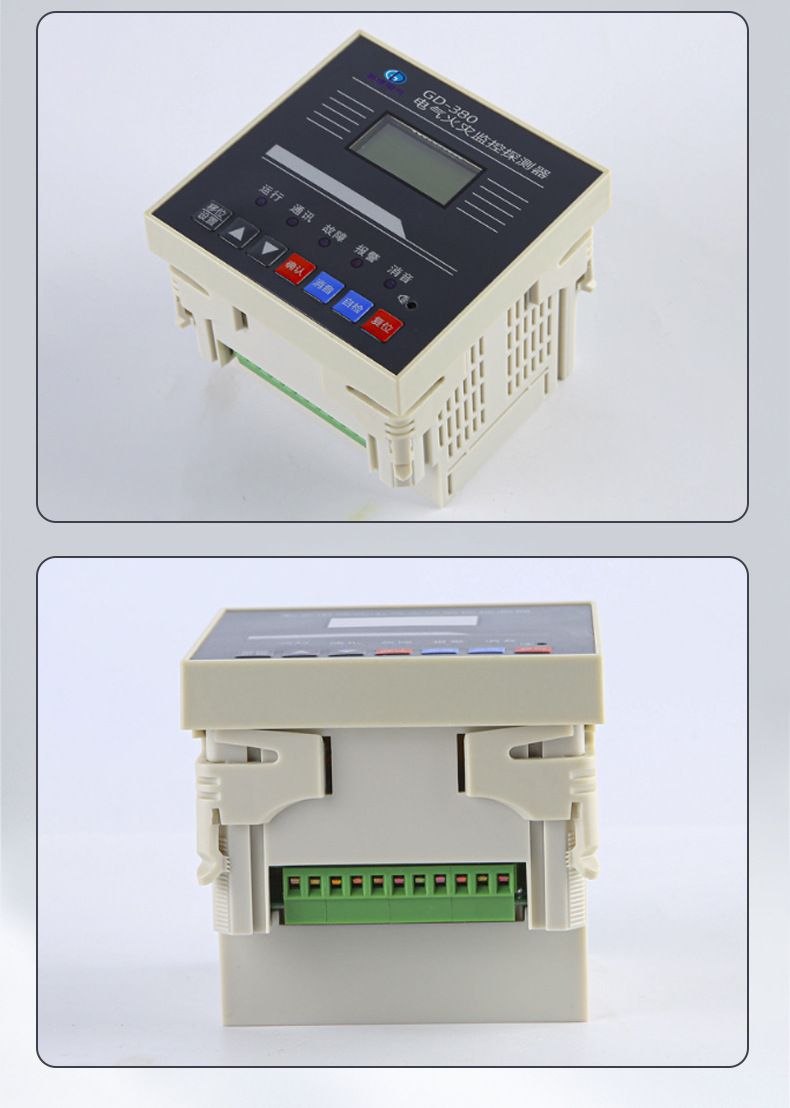

| 安装方式 | 嵌入式(面板安装) |
| 显示方式 | 全中文液晶显示 |
| 消防联动 | DC24V |
| 通讯方式 | CNA总线(≤10Km) |
| 报警声响 | ≥70dB |
| 环境温度 | -20℃~+40℃ |
| 海拔高度 | 不超过3000m |
| 执行标准 | GB14287.2-2014 GB14287.3-2014 |
GD-380Q型电气火灾监控探测器功能特点
剩余电流检测功能
温度监测功能
故障/报警/脱扣功能
CAN总线通讯功能
消防联动功能

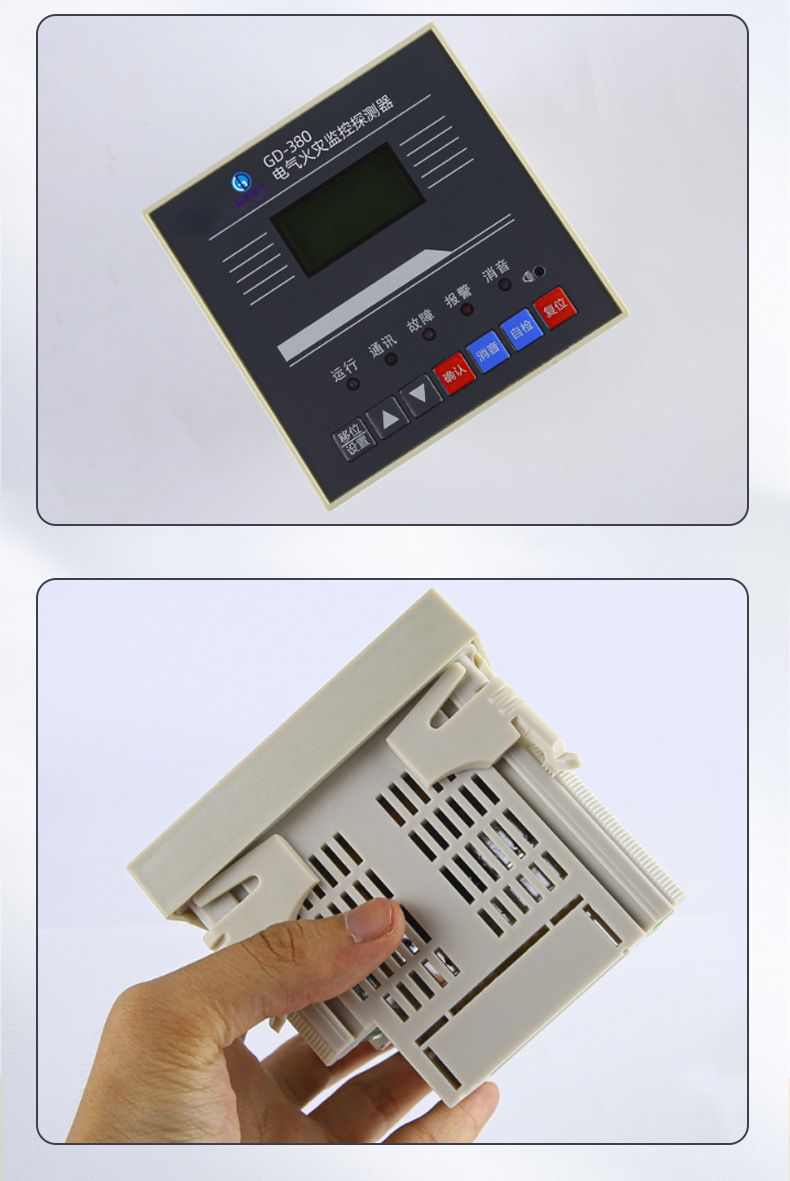

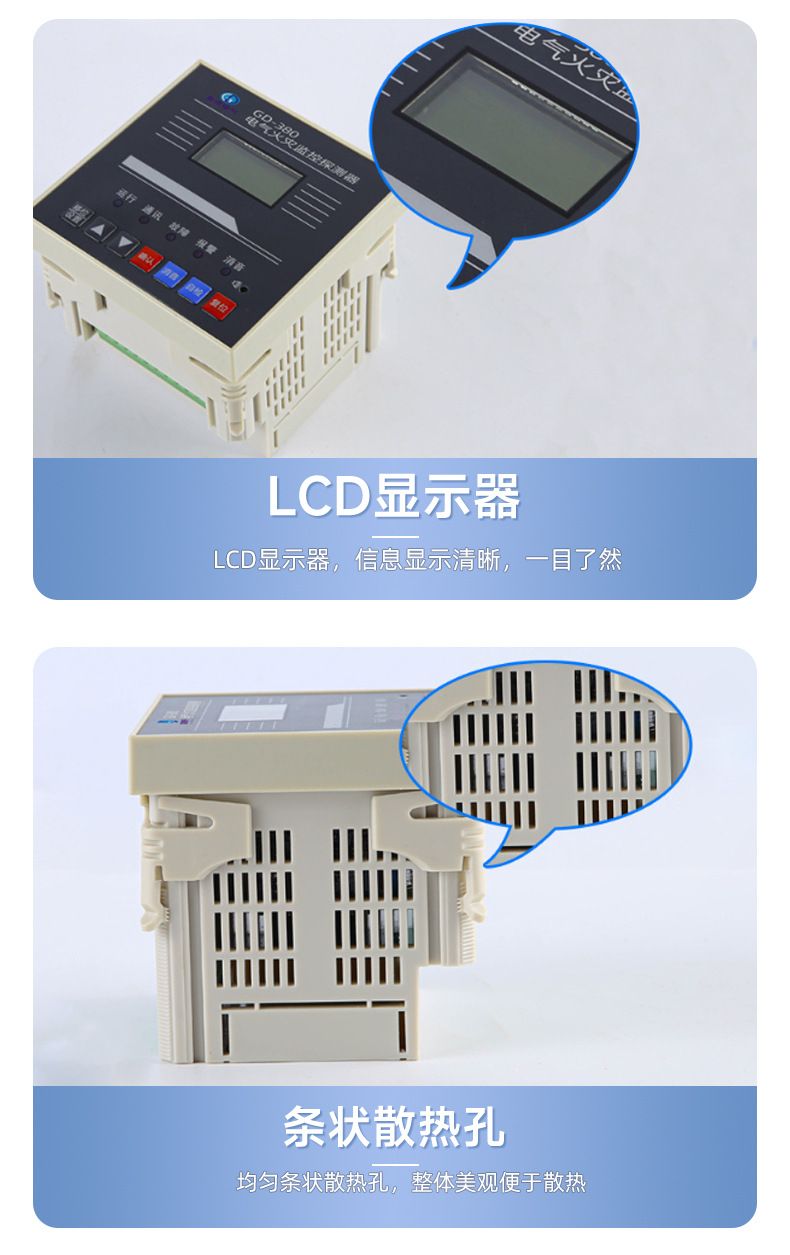

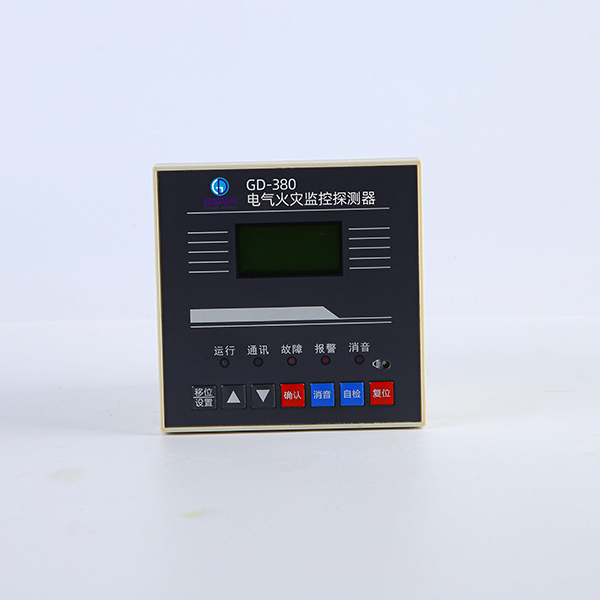

液晶中文显示功能
报警记录查询功能
报警延时功能
三相电流检测功能(可选)
三相电压检测功能(可选)
*注:本机需与GDS/GDG/GD-T系列传感器配合使用

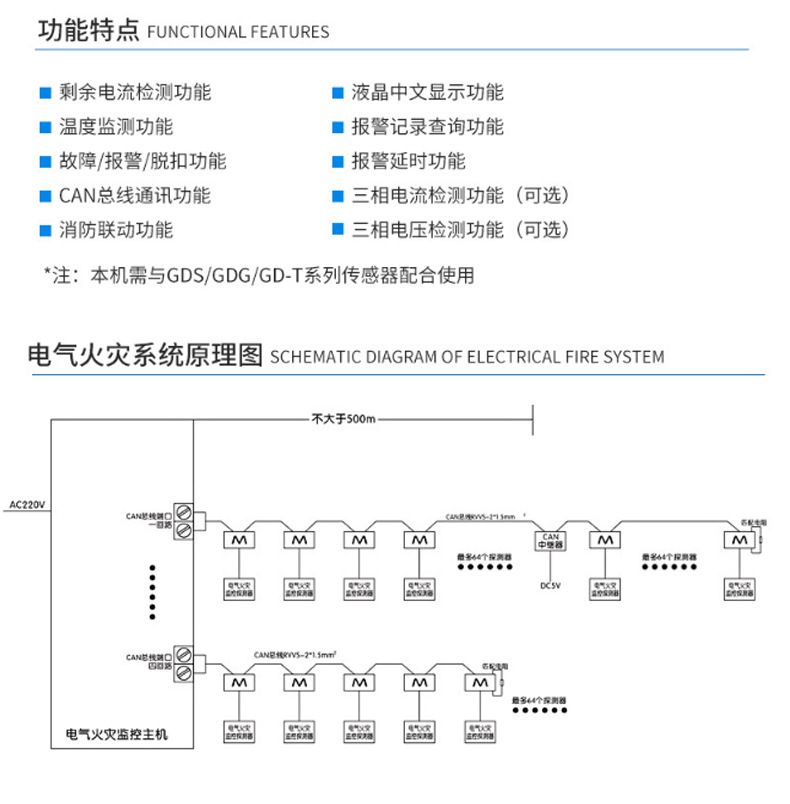

电气火灾系统原理图
