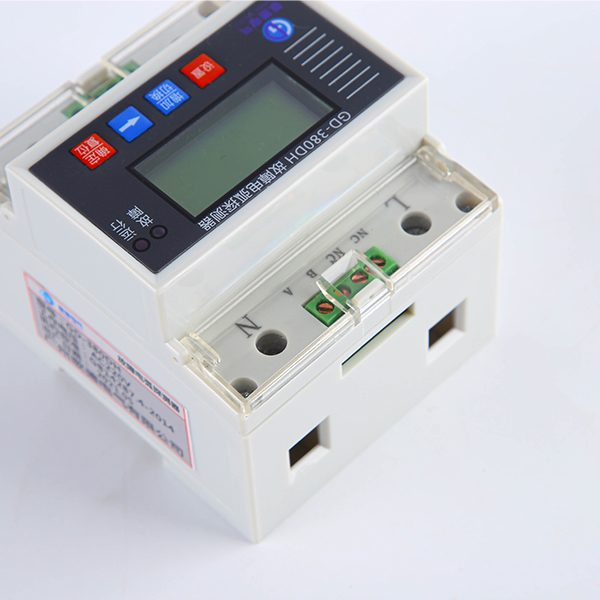

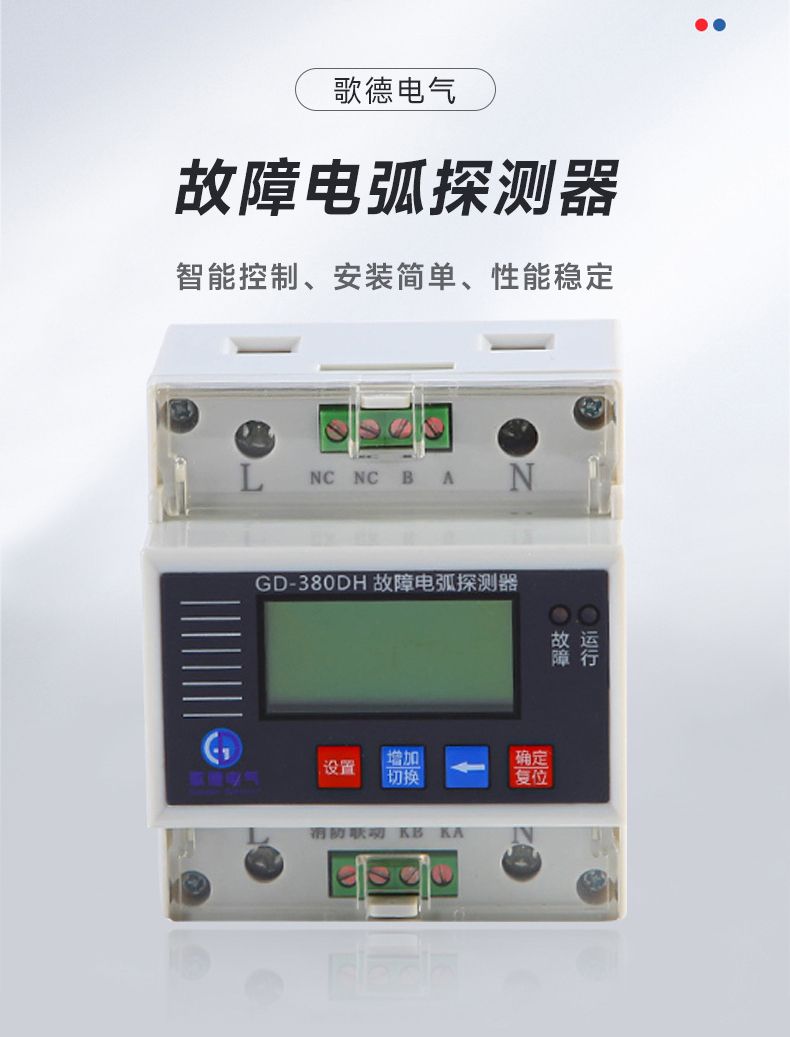

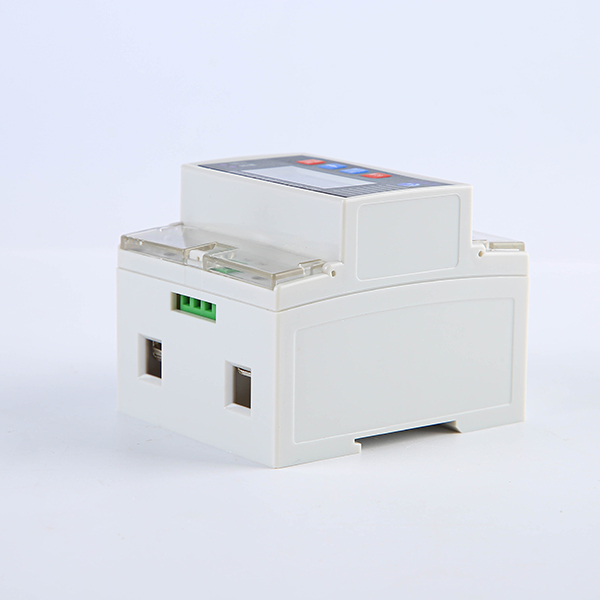

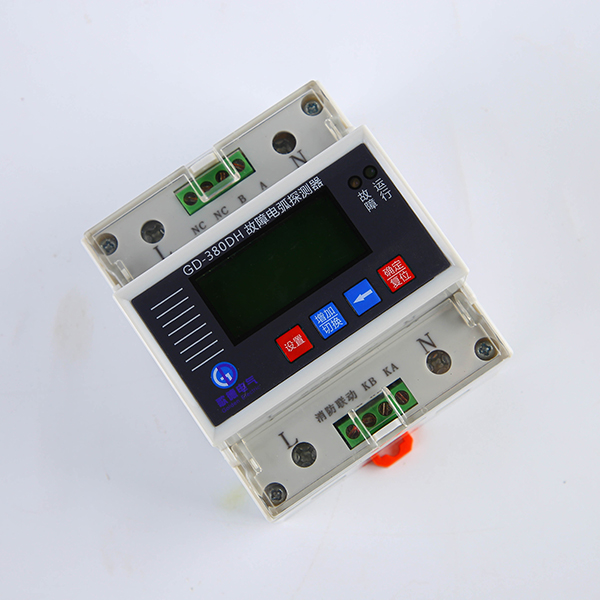

故障电弧探测器概述：是种独立式的故障电弧火灾探测器。该探测器通过内置 电路及软件对下线路的故障电弧情况进行分析处理，判断下级终端路线的状态。当检测到发生电弧故障并满足GB14287.4-2014标准时，产品输出蜂鸣器报警声，点亮红色报警灯。故障电弧火灾探测器具有故障电弧故障诊断、可靠性强、小型化、多功能、简单实用、安装方便等特点。适用于工厂、库房、办公室、商业建筑、宾馆、住宅及娱乐场所等低压线路场所中。

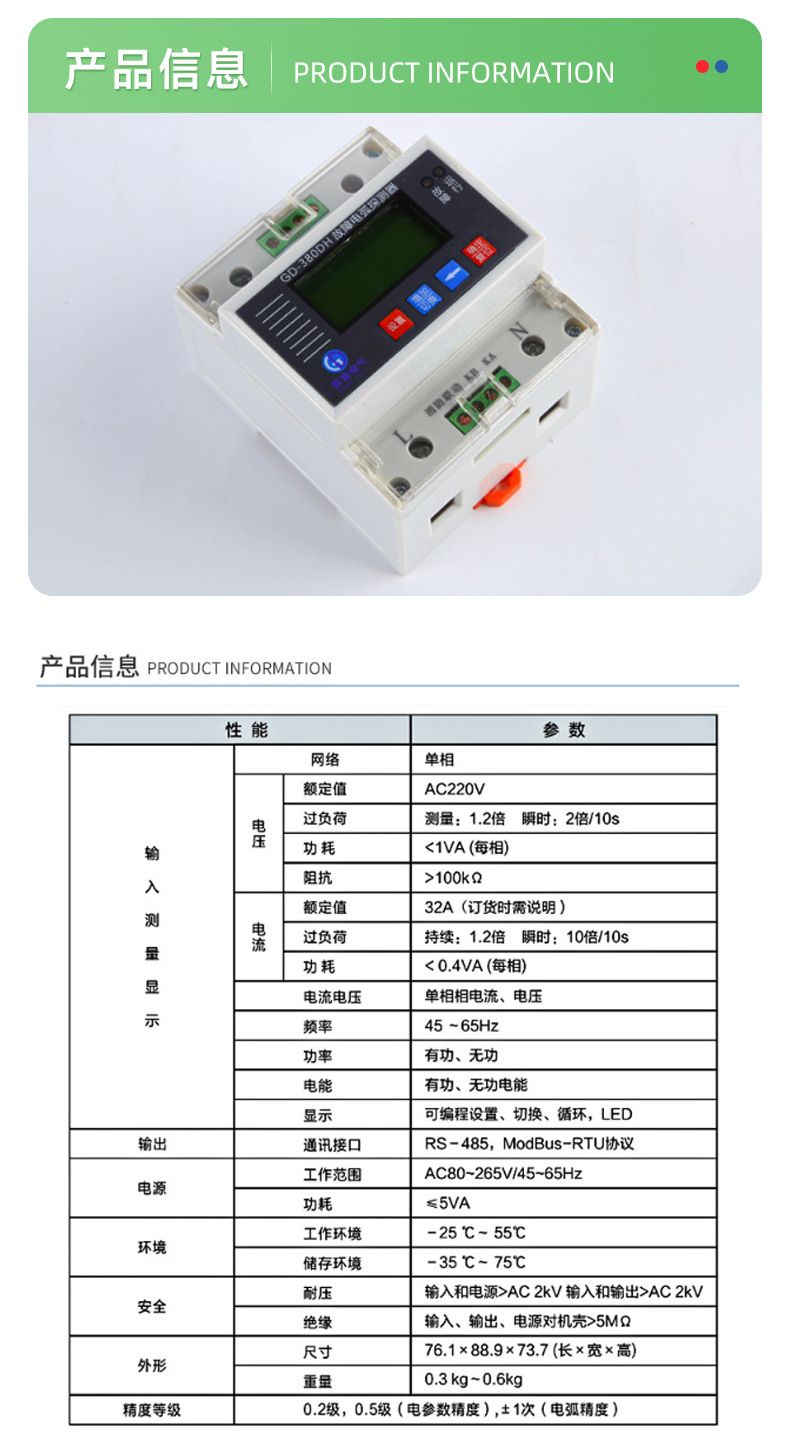

故障电弧探测器技术参数
| 性 能 | 参 数 | ||
| 输 入 测 量 显 示 | 网络 | 单相 | |
| 电压 | 额定值 | AC220V | |
| 过负荷 | 测量：1.2倍瞬时：2倍/10s | ||
| 功耗 | <1VA(每相) | ||
| 阻抗 | >100kQ | ||
| 电流 | 额定值 | 32A(订货时需说明) | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 电流电压 | 单相相电流、电压 | ||
| 频率 | 45~65Hz | ||
| 功率 | 有功、无功 | ||
| 电能 | 有功、无功电能 | ||
| 显示 | 可编程设置、切换、循环，LED | ||
| 输出 | 通讯接口 | RS-485,ModBus-RTU协议 | |
| 电源 | 工作范围 | AC80~265V/45~65Hz | |
| 功耗 | ≤5VA | ||
| 环境 | 工作环境 | -25 ℃~55℃ | |
| 储存环境 | -35℃~75℃ | ||
| 安全 | 耐压 | 输入和电源>AC 2kV输入和输出>AC 2kV | |
| 绝缘 | 输入、输出、电源对机壳>5MQ | ||
| 外形 | 尺寸 | 76.1×88.9×73.7(长×宽×高) | |
| 重量 | 0.3 kg~0.6kg | ||
| 精度等级 | 0.2级，0.5级(电参数精度),±1次(电弧精度) | ||
故障电弧探测器功能特点
精准判断每-相线.上的正常电弧和故障电弧。
具有标准RS485接口，可与消防控制室的电气火灾监控设备进行通讯，实现远程监控。
故障电弧发生时，将故障点的位置信息传送至监控设备，定位故障的区域。

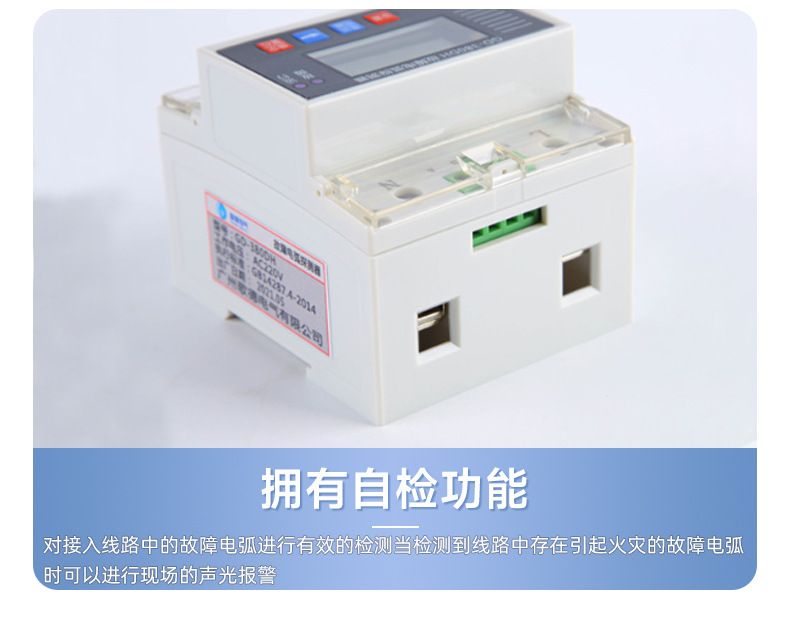

检测到故障电弧时，自身发出声光报警信号，并同时向监控设备发出报警信号。

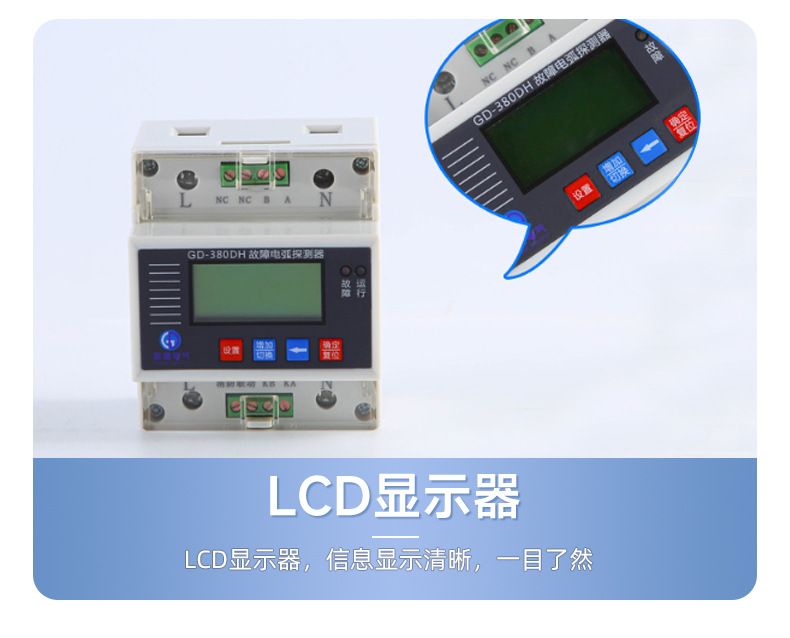

宽温液晶显示电压、电流、功率、电能、故障事件等。

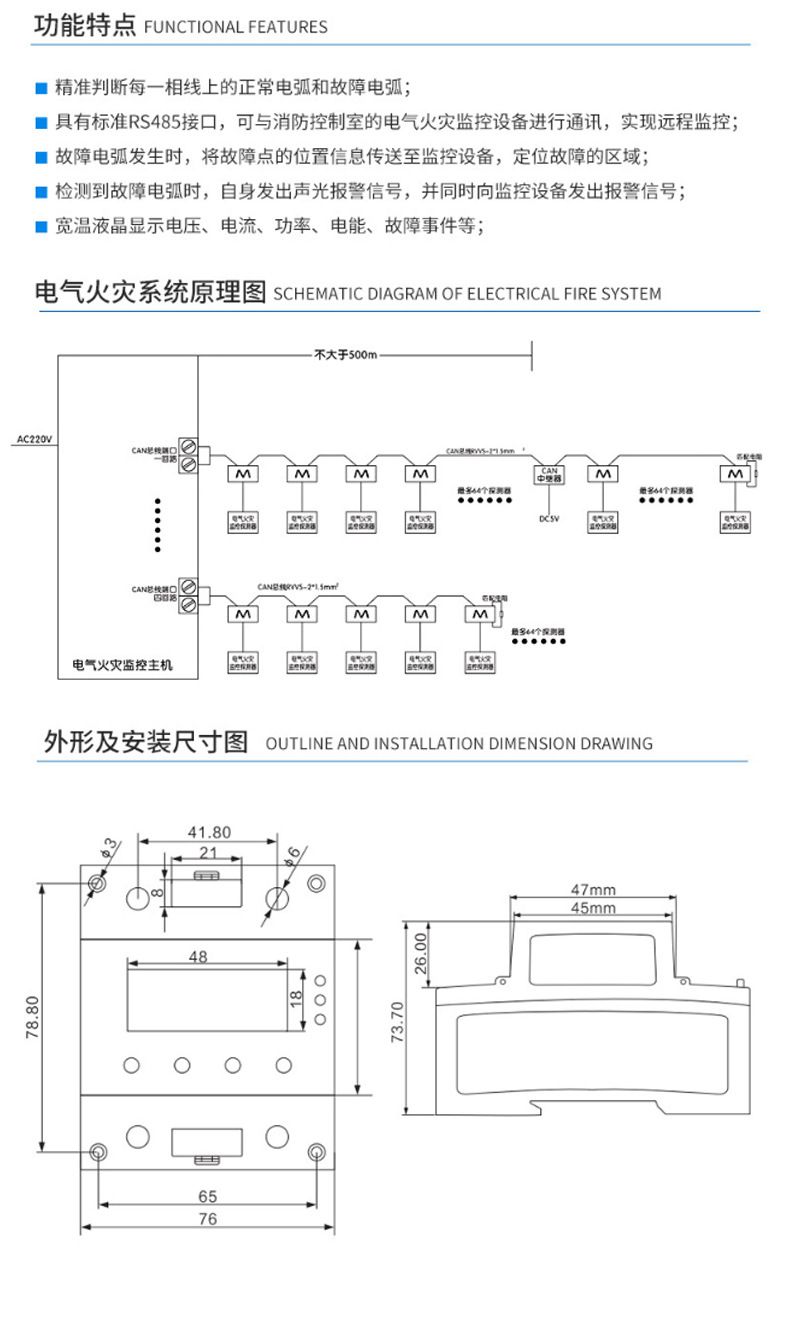

故障电弧探测器电气火灾系统原理图
外形及安装尺寸图
