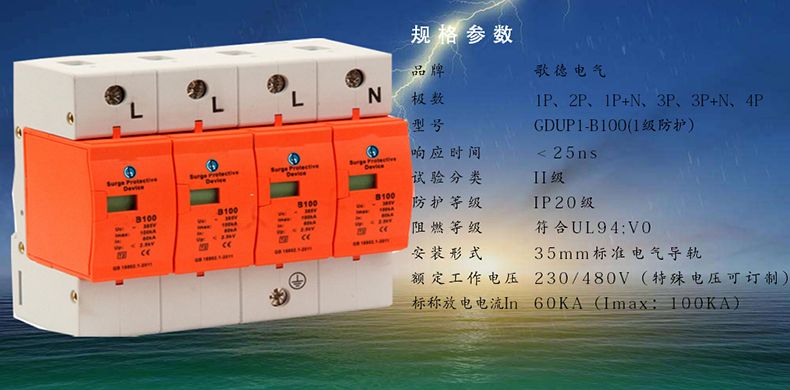

防雷浪涌保护器规格参数：
品牌：歌德电气
极数：1P、 2P、1P+N、3P、3P+N、 4P
型号：GDUP1-B100(1级防护)◎
响应时间：< 25ns
试验分类：II级
防护等级：IP20级
阻燃等级：符合UL94；V0
安装形式：35mm标准电气导轨
额定工作电压：230/480V(特殊电压可订制)
标称放电电流In：60KA (Imax; 1 00KA)
防雷浪涌保护概述:
GDUP1-B系列电涌保护器用于交流50/60HZ，230/480V及以下的TT,IT,TN-S.TN-C，TN-C-S等供电系统。其设计依据符合IEC61643-1、GB18802.1、GB50057的规定要求，可释放100kA雷击过电流，通常安装在建筑物进线的低压主配电柜中。
防雷浪涌保护器规格参数：
品牌：歌德电气
极数：1P、 2P、1P+N、3P、3P+N、 4P
型号：GDUP1-B100(1级防护)
响应时间：< 25ns
试验分类：II级
防护等级：IP20级
阻燃等级：符合UL94；V0
安装形式：35mm标准电气导轨
额定工作电压：230/480V(特殊电压可订制)
标称放电电流In：60KA (Imax; 1 00KA)

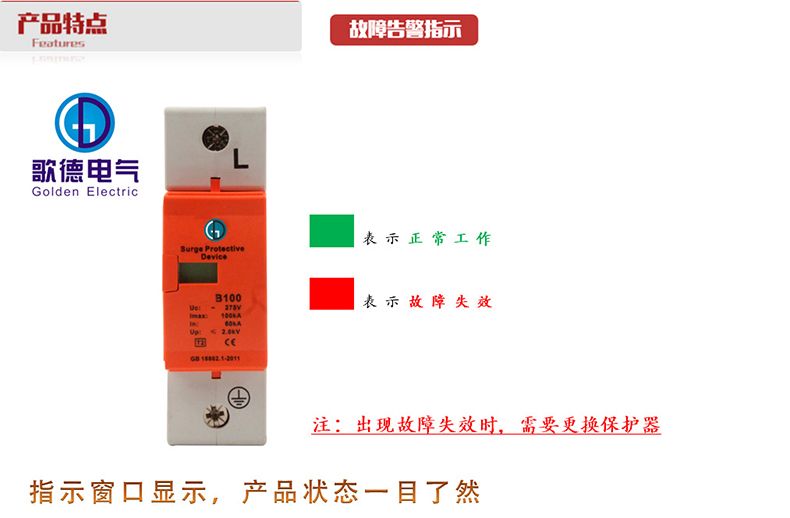

防雷浪涌保护器产品特点：

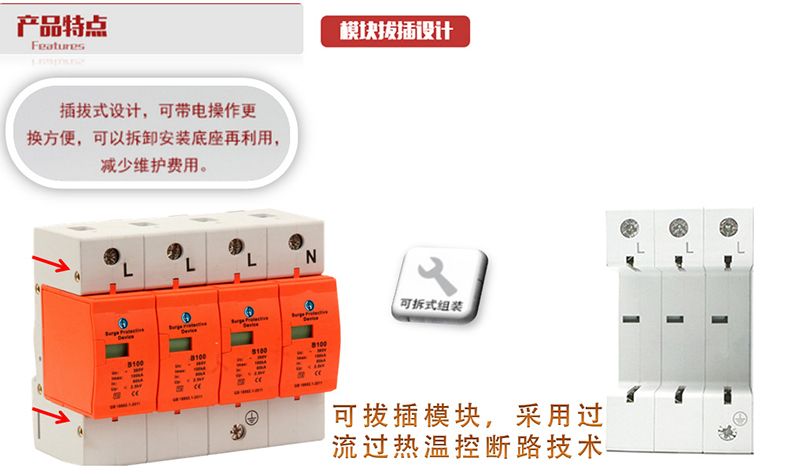

插拔式设计，可带电操作更换方便，可以拆卸安装底座再利用，减少维护费用。
可拔插模块，采用过流过热温控断路技术
一级防雷浪涌保护器应用范围：
电源线路屏蔽埋地输入的建筑物的总配电箱
室外大功率设备配电柜、配电箱
建筑物内有室外进出线路输入的配电箱
室外配电柜、配电箱
室外配电柜、配电箱
防雷浪涌保护器应用归类：
电源线路屏蔽埋地输入的建筑物的总配电箱
室外大功率设备配电柜、配电箱
建筑物内有室外进出线路输入的配电箱
室外配电柜、配电箱
室外配电柜、配电箱

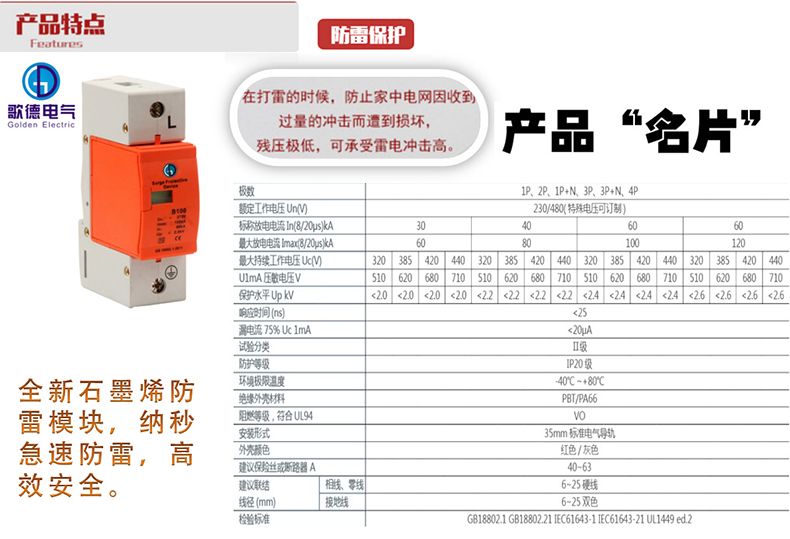

一级防雷浪涌保护器技术参数：
| 极数 1P、2P、1P+N,3P、3P+N、4P | |||||||||||||||||
| 额定工作电压Un(V) | 230/480(特殊电压可订制) | ||||||||||||||||
| 标称放电电流In(8/20μs)kA | 30 | 40 | 60 | 60 | |||||||||||||
| 最大放电电流Imax(8/20ps)kA | 60 | 80 | 100 | 120 | |||||||||||||
| 最大持续工作电压Uc(M) | 320 | 385 | 420 | 440 | 320 | 385 | 420 | 440 | 320 | 385 | 420 | 440 | 320 | 385 | 420 | 440 | |
| U1mA压敏电压V | 510 | 620 | 680 | 710 | 510 | 620 | 680 | 710 | 510 | 620 | 680 | 710 | 510 | 620 | 680 | 710 | |
| 保护水平UpkV | <2.0<> | <2.0<> | <2.0<> | <2.0<> | <2.2<> | <2.2<> | <2.2<> | <2.2<> | <2.4<> | <2.4<> | <2.4<> | <2.4<> | <2.6<> | <2.6<> | <2.6<> | <2.6<> | |
| 响应时间(ns) | <25<> | ||||||||||||||||
| 漏电流75%Uc1mA | <20μa<> | ||||||||||||||||
| 试验分类 | Ⅱ 级 | ||||||||||||||||
| 防护等级 | IP20级 | ||||||||||||||||
| 环境极限温度 | -40℃-+80℃ | ||||||||||||||||
| 绝缘外壳材料 | PBT/PA66 | ||||||||||||||||
| 阻燃等级，符合UL94 | VO | ||||||||||||||||
| 安装形式 | 35mm标准电气导轨 | ||||||||||||||||
| 外壳颜色 | 红色/灰色 | ||||||||||||||||
| 建议保险丝或断路器A | 40-63 | ||||||||||||||||
| 建议联结 线径(mm) | 相线、零线 | 6~25硬线 | |||||||||||||||
| 接地线 | 6-25双色 | ||||||||||||||||
| 检验标准 GB18802.1GB18802.21IEC61643-1 IEC61643-21UL1449 ed.2 | |||||||||||||||||
