控制保护开关产品概述GDCPS-45控制与保护开关电器，它是低压电器中的新型产品。符合标准IEC60947-6-2《低压开关设备和控制设备第6部分-多功能电器第2节一控制与保护开关电器》控制保护开关一代产品体积比较大,保护采用的双金属片技术;第二代产品尽管解决了体积大的问题但保护技术没有什么大的突破:一直到上世纪九十年代中期，才出现了以微电子为保护技术的第三代产品。本公司研制开发的GDCPS系列控制保护开关就是以此技术为基础，并在此基础.上通过应用新的微电子技术，使控制保护开关技术得到了新的发展。
控制保护开关产品概述GDCPS-45控制与保护开关电器，它是低压电器中的新型产品。符合标准IEC60947-6-2《低压开关设备和控制设备第6部分-多功能电器第2节一控制与保护开关电器》控制保护开关一代产品体积比较大,保护采用的双金属片技术;第二代产品尽管解决了体积大的问题但保护技术没有什么大的突破:一直到上世纪九十年代中期，才出现了以微电子为保护技术的第三代产品。本公司研制开发的GDCPS系列控制保护开关就是以此技术为基础，并在此基础.上通过应用新的微电子技术，使控制保护开关技术得到了新的发展。

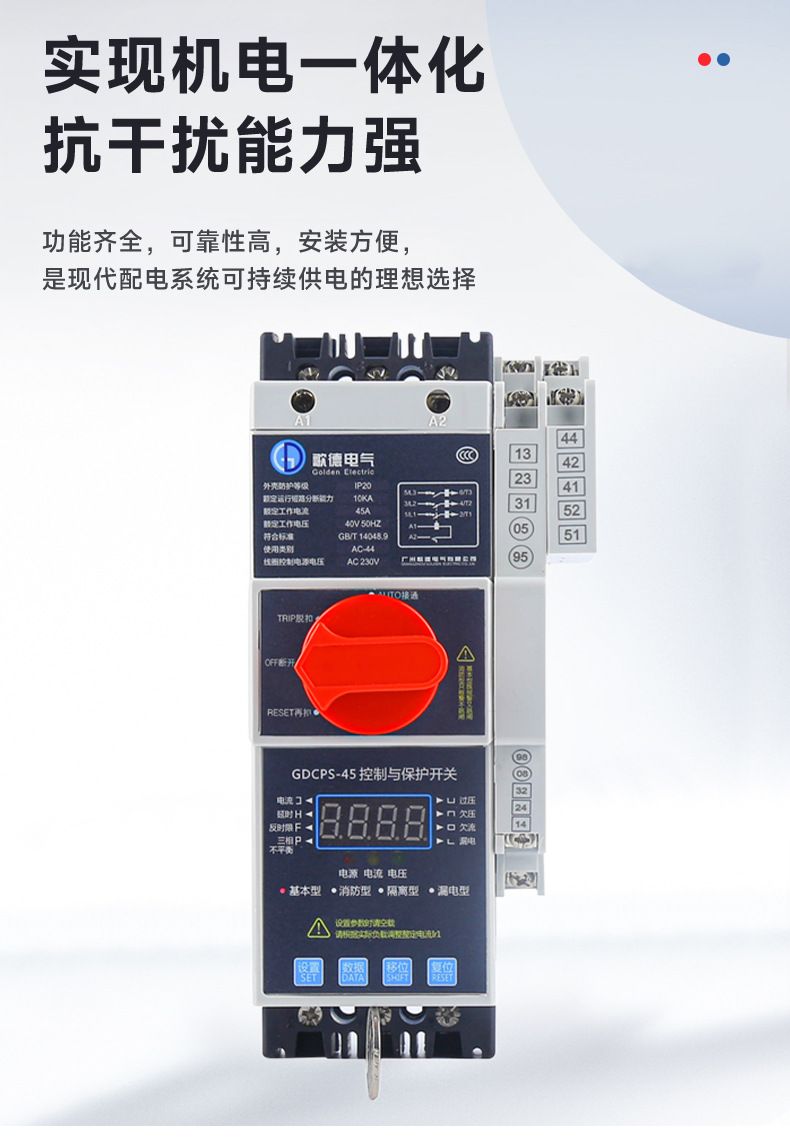

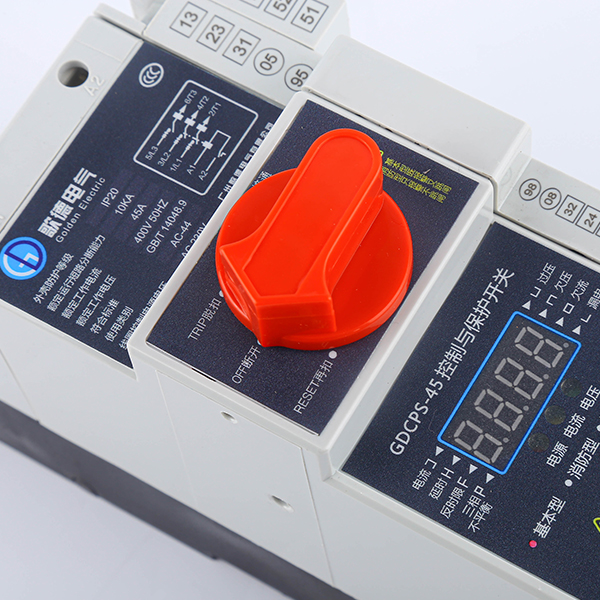

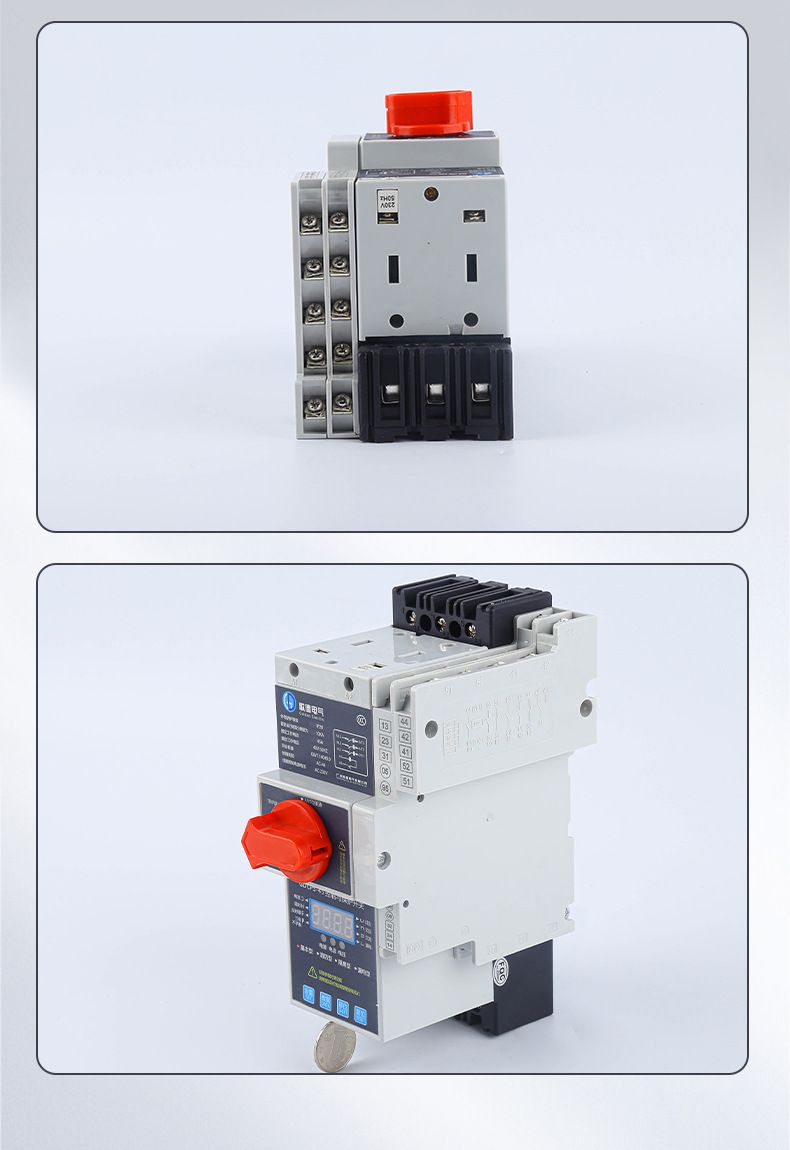

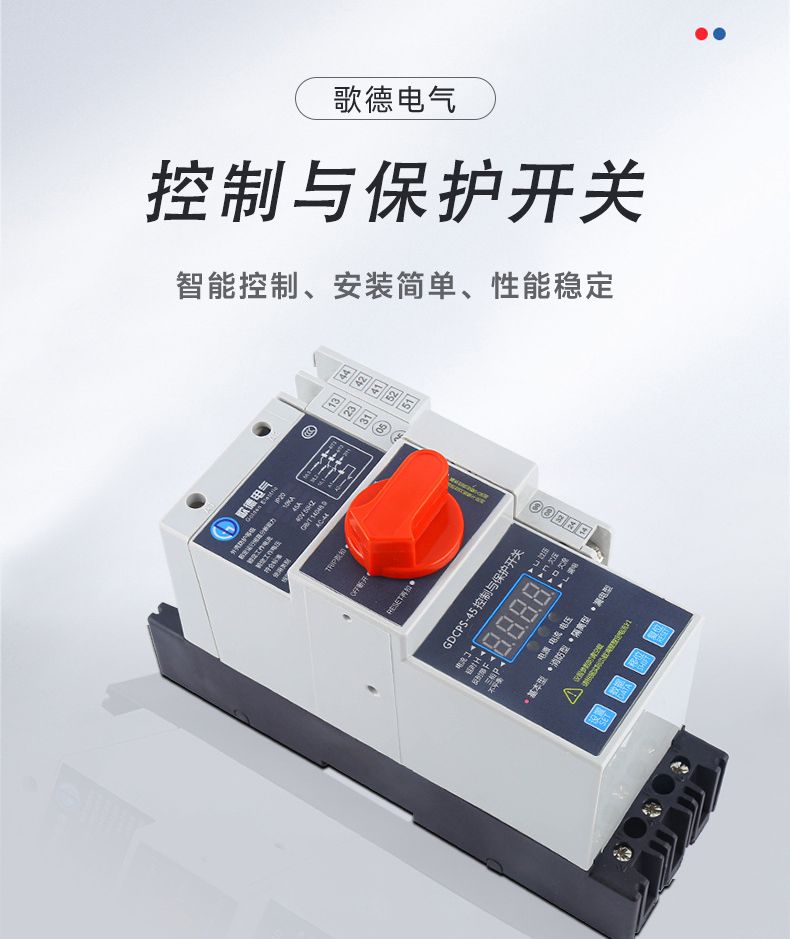

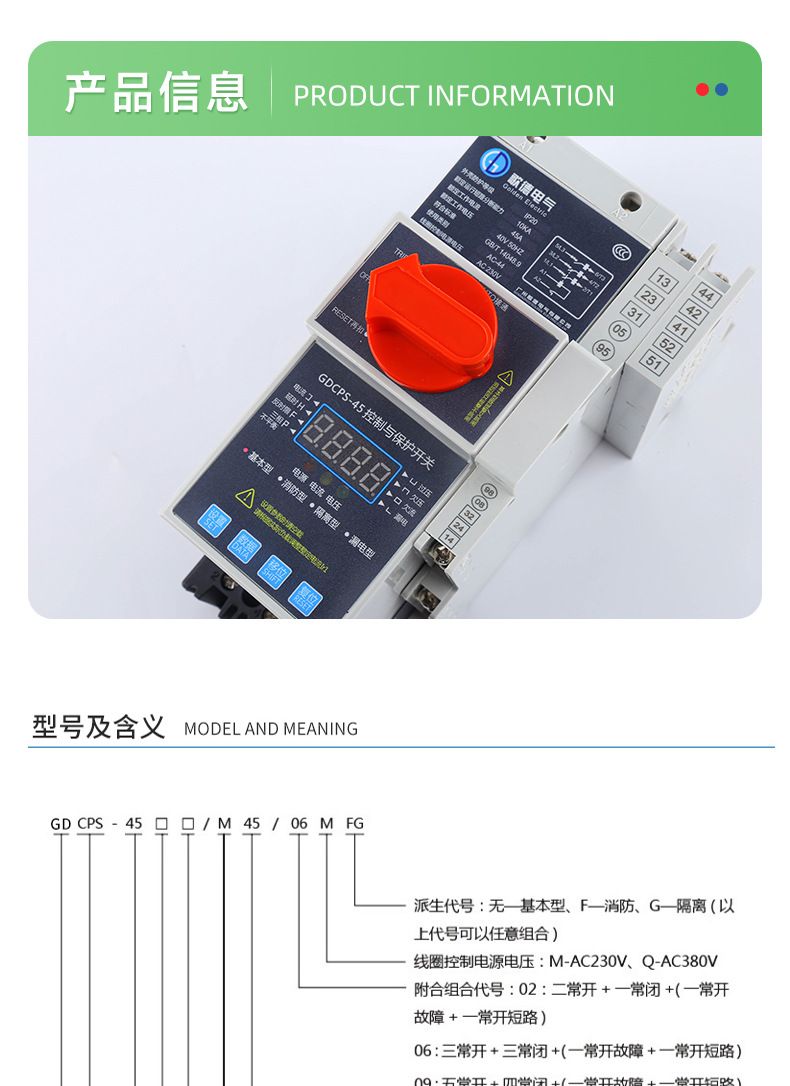

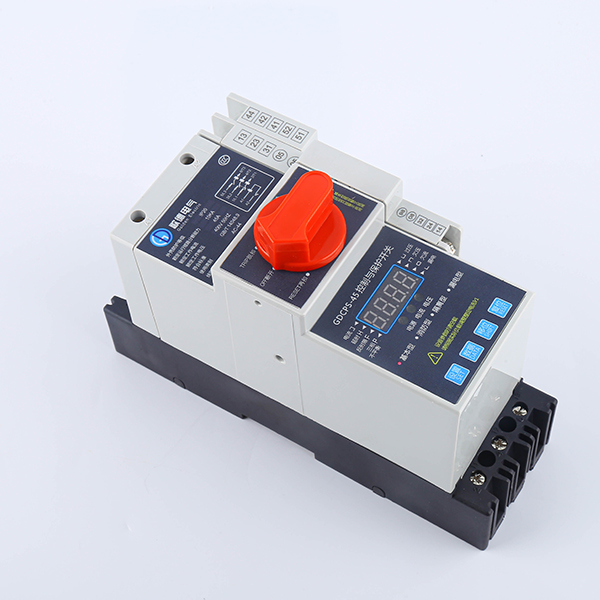

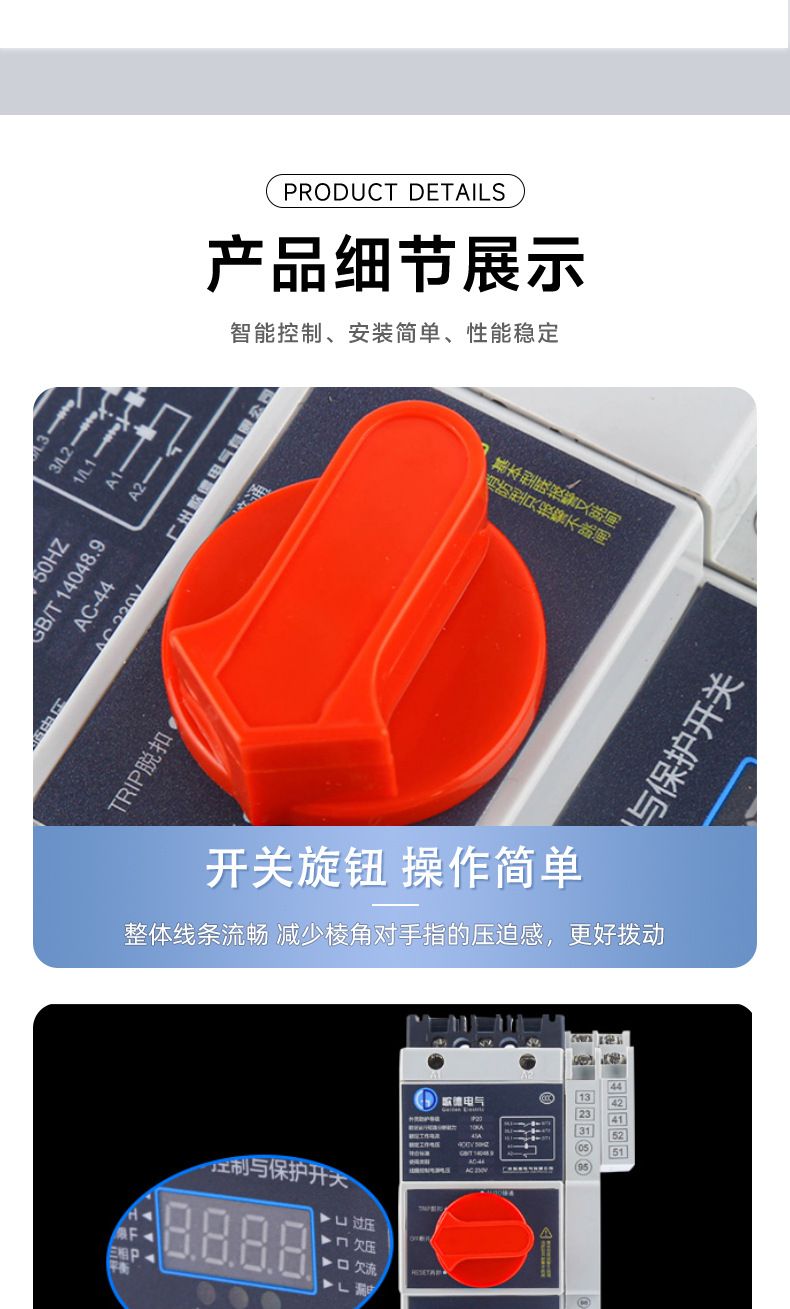

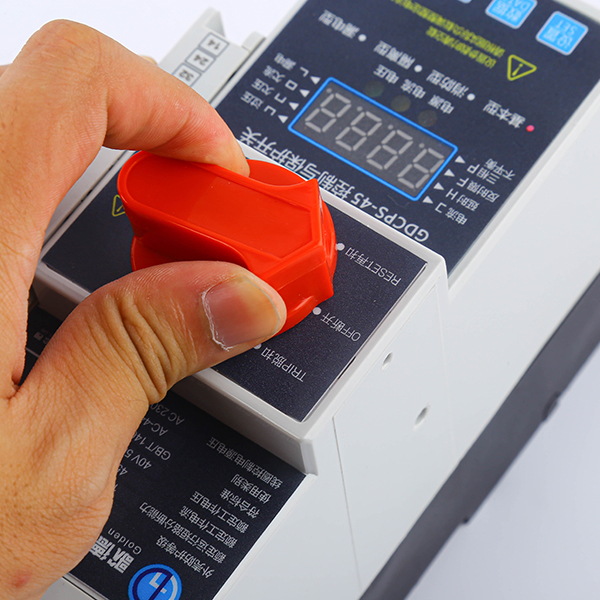

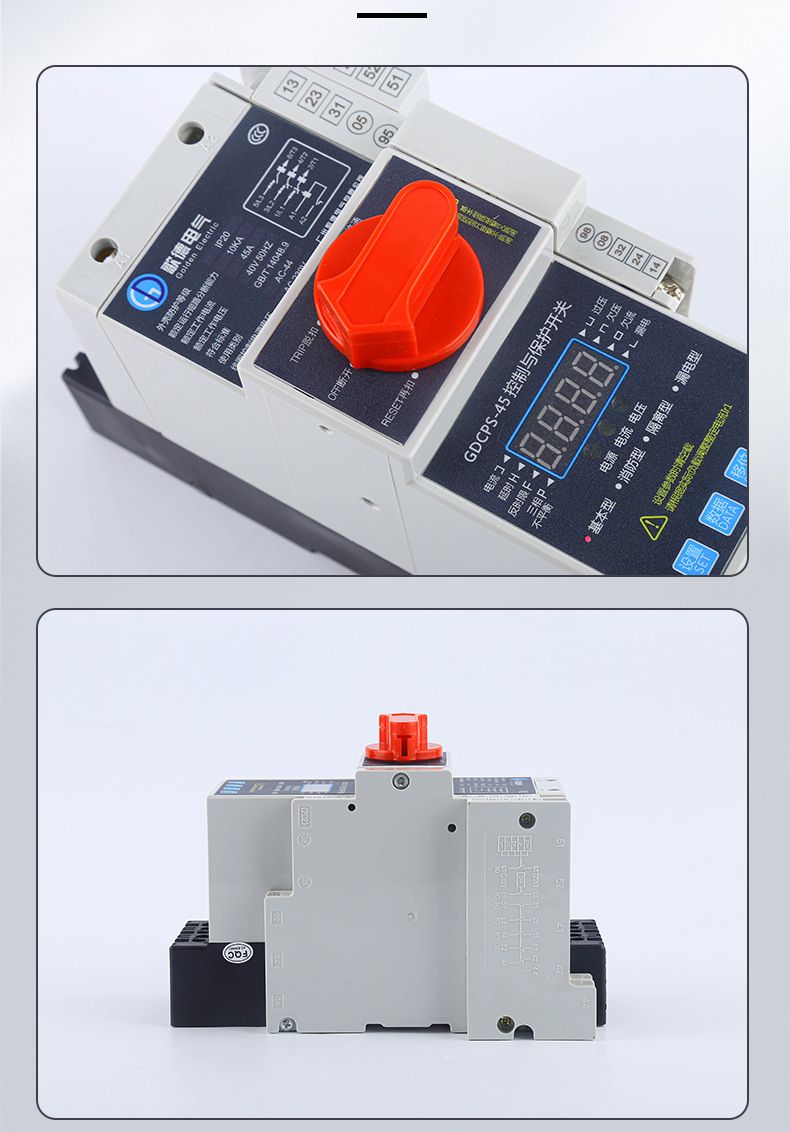

控制保护开关
型号规格: GDCPS-45
额定电压: 400V
额定电流: 45A
线圈控制电源电压: AC 230V

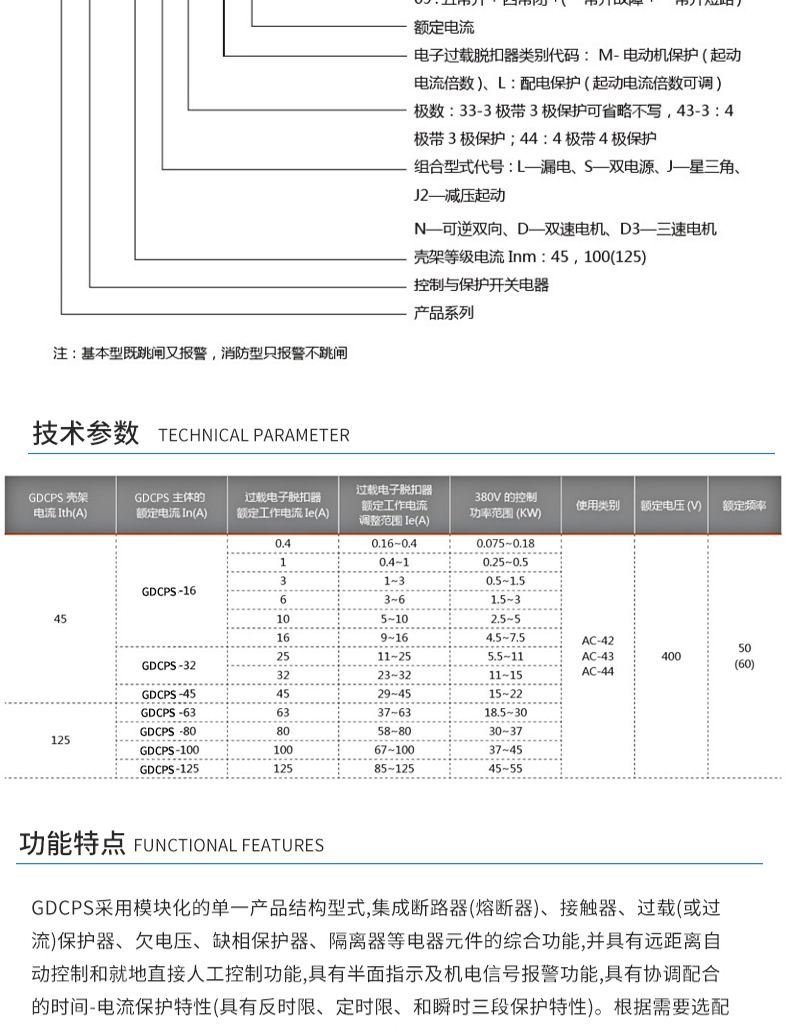

型号以及含义
技术参数
| GDCPS壳架 电流Ith(A) | G D C P S 主 体 额定电流In(A) | 过载电子脱扣器 额定工作电流le(A) | 过载电子脱扣器 额定工作电流 调格范!le(A | 380V的控制 功率范图(KW | 使用类别 | 额定电压(V) | 额定频南 |
| 45 | GDCPS-16 | 0.4 | 0.16-0.4 | 0.075~0.18 | AC-42 AC-43 AC-44 | 400 | 50 (60) |
| 1 | 0.4-1 | 0.25-0.5 | |||||
| 3 | 1~3 | 0.5~1.5 | |||||
| 6 | 3~6 | 1.5~3 | |||||
| 10 | 5~10 | 2.5~5 | |||||
| 16 | 9~16 | 4.5~7.5 | |||||
| GDCPS-32 | 25 | 11~25 | 5.5-11 | ||||
| 32 | 23~32 | 11~15 | |||||
| GDCPS-45 | 45 | 29~45 | 15~22 | ||||
| 125 | GDCPS-63 | 63 | 37~63 | 18.5-30 | |||
| GDCPS -80 | 80 | 58~80 | 30~37 | ||||
| GDCPS-100 | 100 | 67~100 | 37~45 | ||||
| GDCPS-125 | 125 | 85~125 | 45~55 |

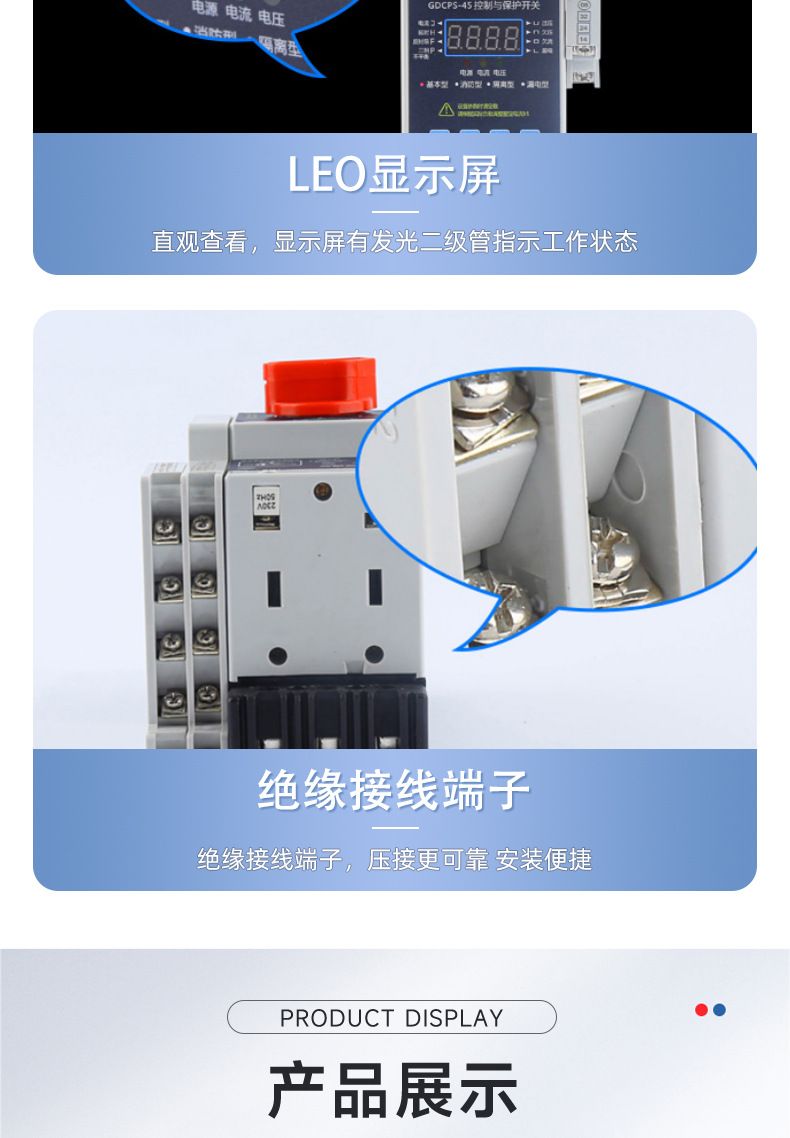

控制保护开关功能特点
GDCPS采用模块化的单一产品结构型式，集成断路器(熔断器)、接触器、过载(或过流)保护器、欠电压、缺相保护器、隔离器等电器元件的综合功能,并具有远距离自动控制和就地直接，人工控制功能，具有半面指示及机电信号报警功能,具有协调配合的时间-电流保护特性(具有反时限、定时限、和瞬时三段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。GDCPS主要用于交流50HZ(60HZ)、额定电压至400V,电流自0.16A-125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流,且能够接通、承载并分断规定的非正常条件下的电流(如短路电流)。

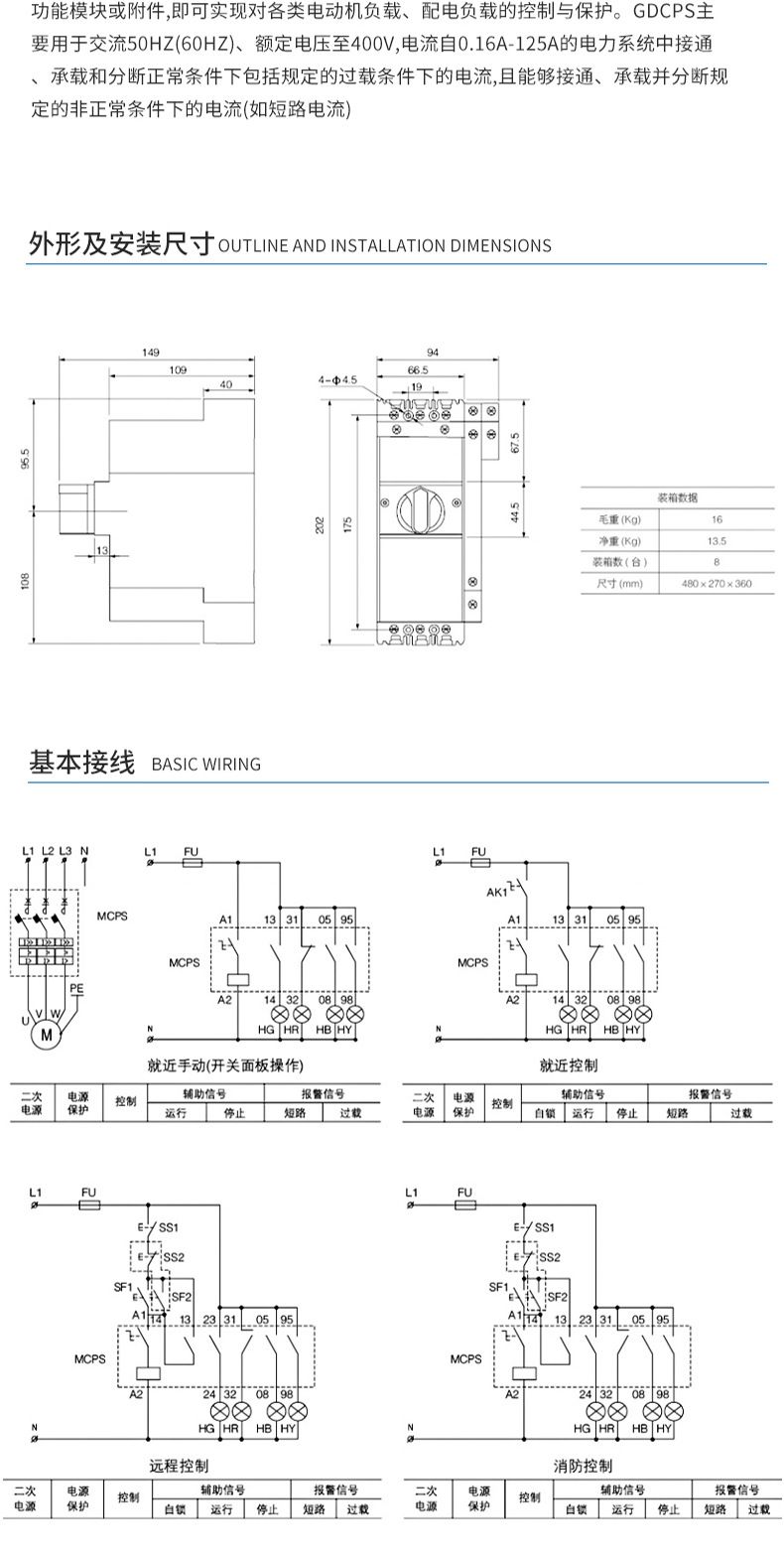

控制保护开关外形安装尺寸
控制保护开关基本接线
