智能照明系统概述Z-Bus是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏,不会影响其它无程序关联的系统元件的运行。Z- Bus系统中受控的负载直接与控制系统的控制模块相连所有组成单元(如:智能面板、移动感应器、光亮传感器)和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质Z Bus总线向设定的控制模块以电信号的形式发出个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能，这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。
智能照明系统概述
Z-Bus是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏,不会影响其它无程序关联的系统元件的运行。Z- Bus系统中受控的负载直接与控制系统的控制模块相连所有组成单元(如:智能面板、移动感应器、光亮传感器)和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质Z Bus总线向设定的控制模块以电信号的形式发出个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能，这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。

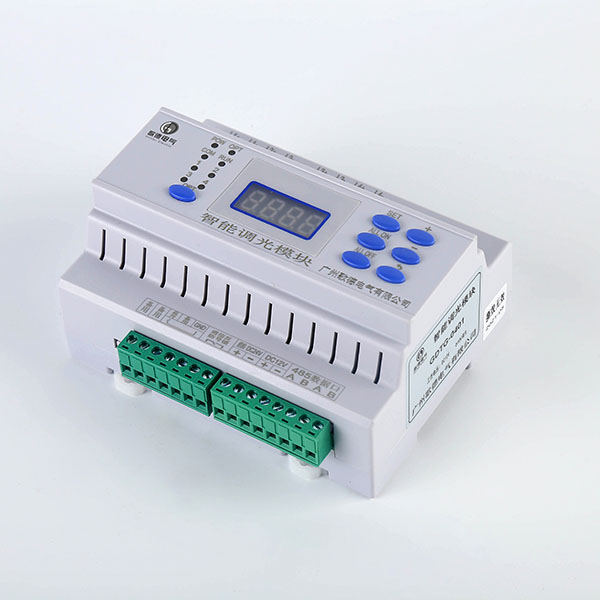

调光模块产品参数
| 型号规格：GDTG-0401 | 输出信号：0-10V |
| 工作电压：DC12V | 调光参数：4*40ma 电流 |
| 工作环境：-40~85℃ | 外形尺寸：126*104*66mm |
| 湿度：<90% | 安装方式：35mm 标准导轨安装 |

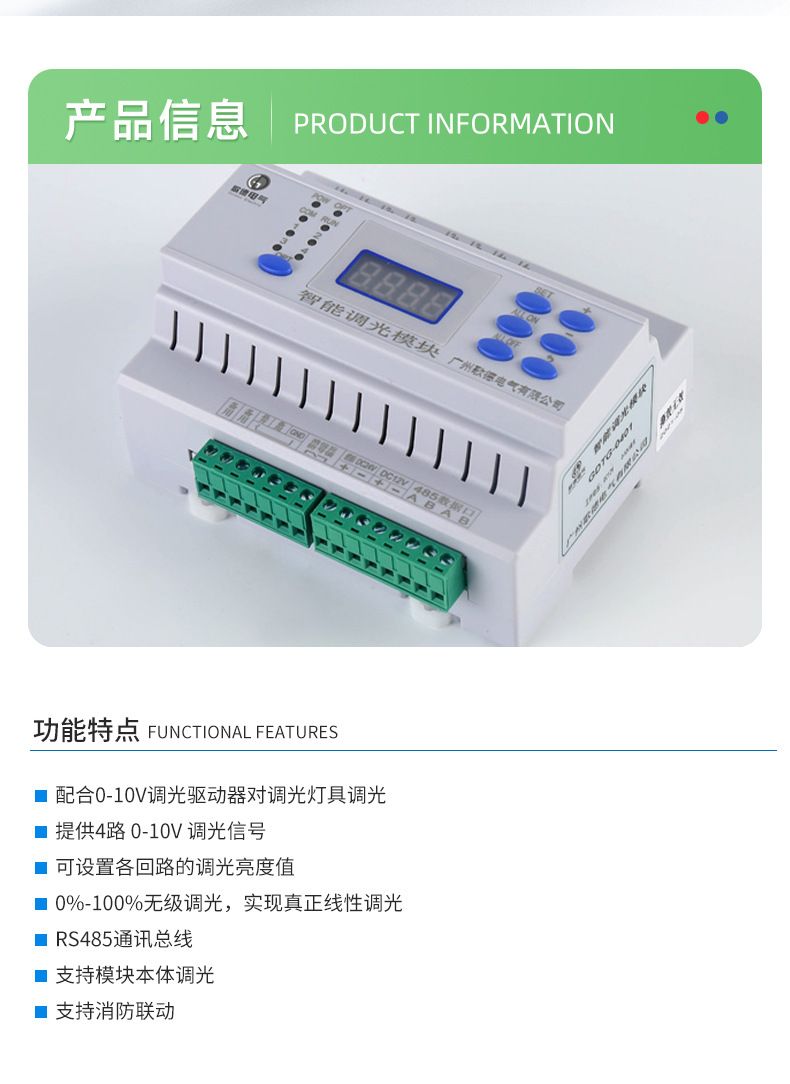

调光模块功能特点
配合0- 10V调光驱动器对调光灯具调光
提供4路0-10V调光信号
可设置各回路的调光亮度值
0%- 100%无级调光，实现真正线性调光
RS485通讯总线
支持模块本体调光
支持消防联动

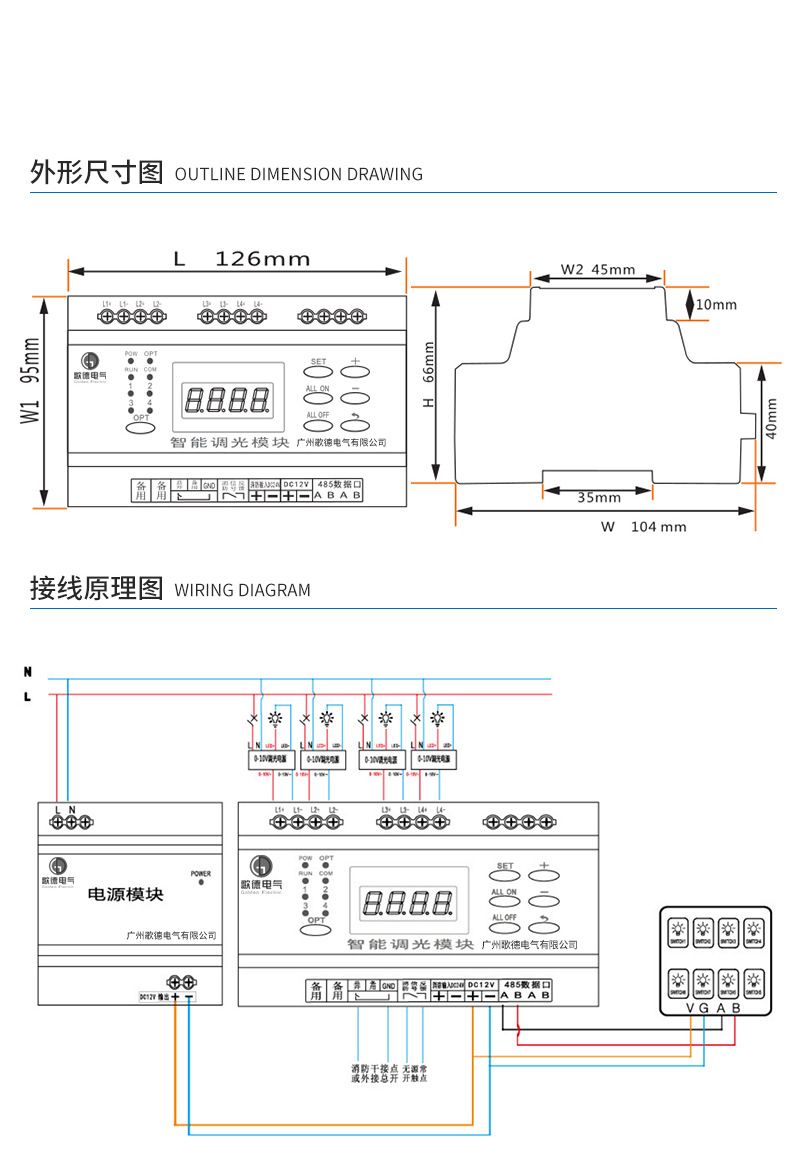

智能调光模块外形尺寸
调光模块接线原理

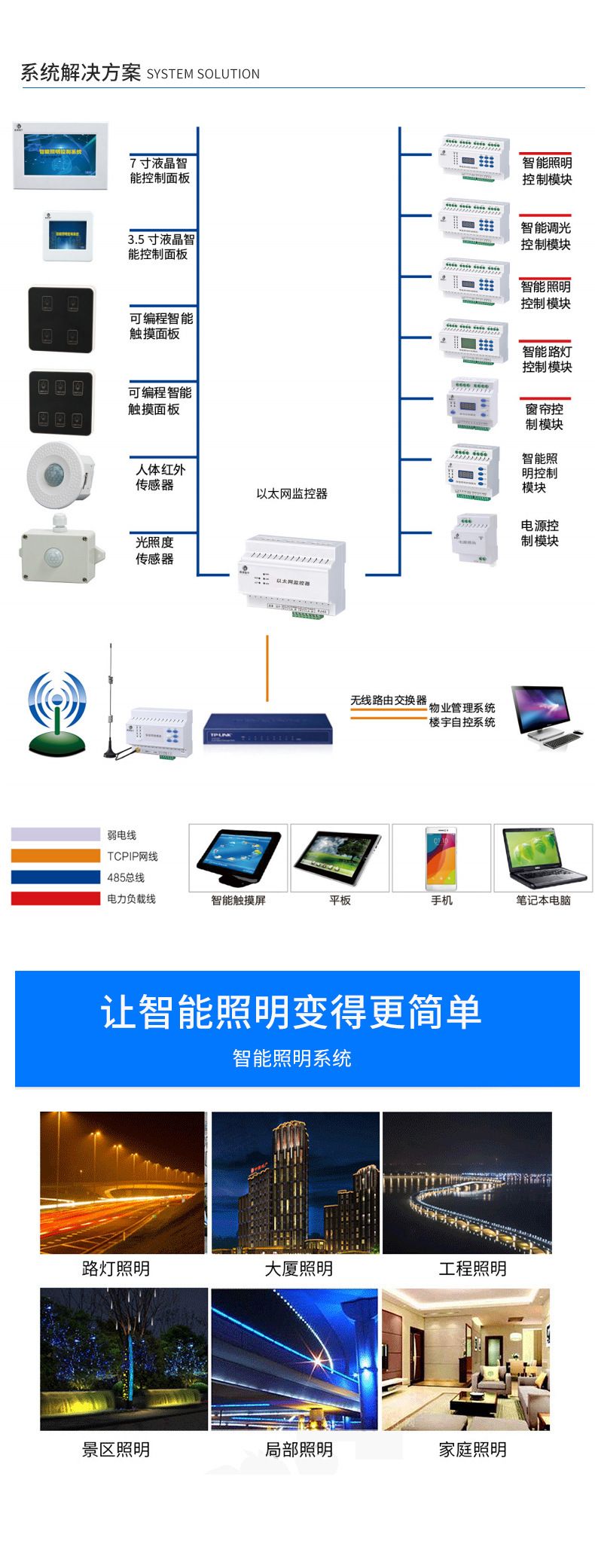

调光模块系统解决方案
