智能照明系统概述Z- Bus是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其它无程序关联的系统元件的运行。z- Bus系统中受控的负载直接与控制系统的控制模块相连，所有组成单元(如:智能面板、移动感应器、光亮传感器)和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质Z Bus总线向设定的控制模块以电信号的形式发出个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能，这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。

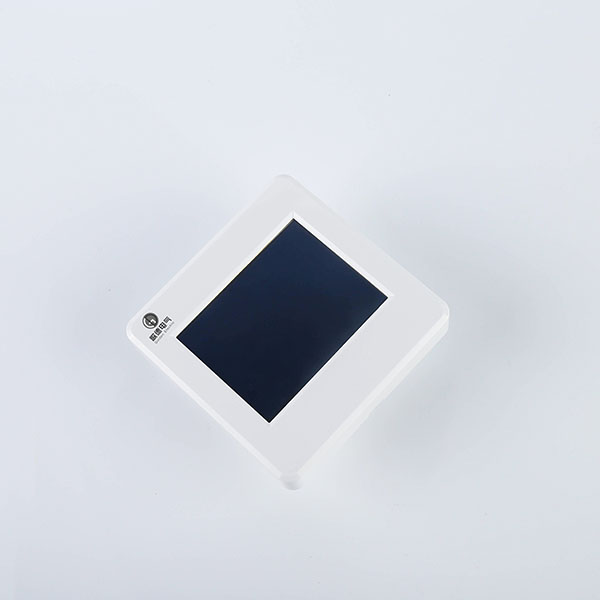

智能照明液晶触摸屏产品参数
1.型号规格：GD-86D1-2788
2.工作电压：DC12V
3.触屏尺寸：3.5寸
4.分辨率：320* 240
5.安装方式：嵌入86底盒安装固定安装
6.外形尺寸：100m* 100m*47mm
7.固定安装尺寸：80mm

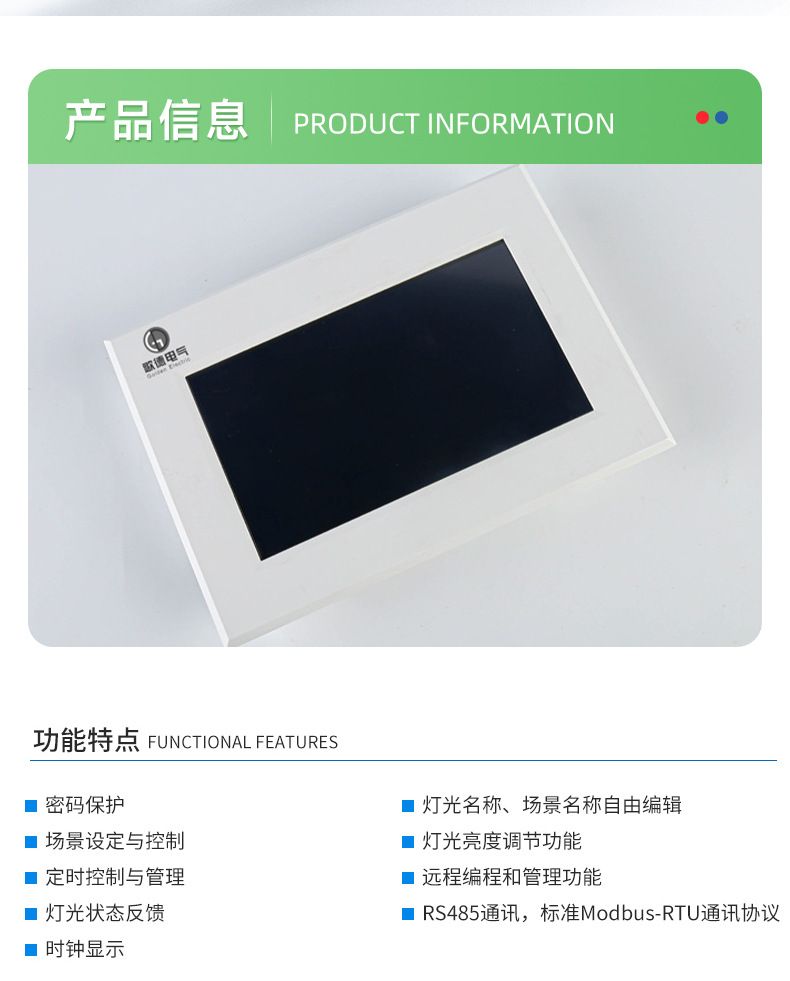

智能照明液晶触摸屏功能特点
1.密码保护
2.场景设定与控制
3.定时控制与管理
4.灯光状态反馈
5.时钟显示
6.灯光名称、场景名称自由编辑
7.灯光亮度调节功能
8.远程编程和管理功能
9.RS485通讯，标准Modbus-RTU通讯协议

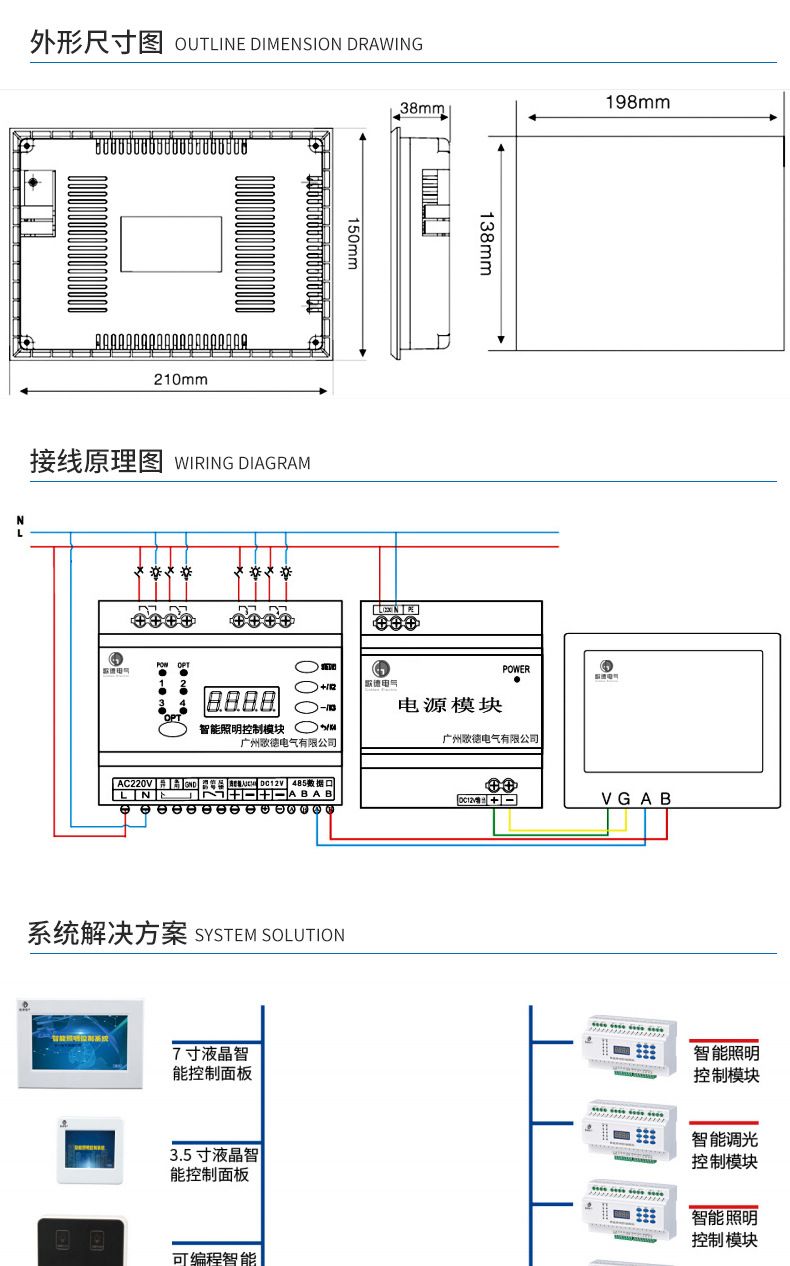

智能照明液晶触摸屏外形尺寸图

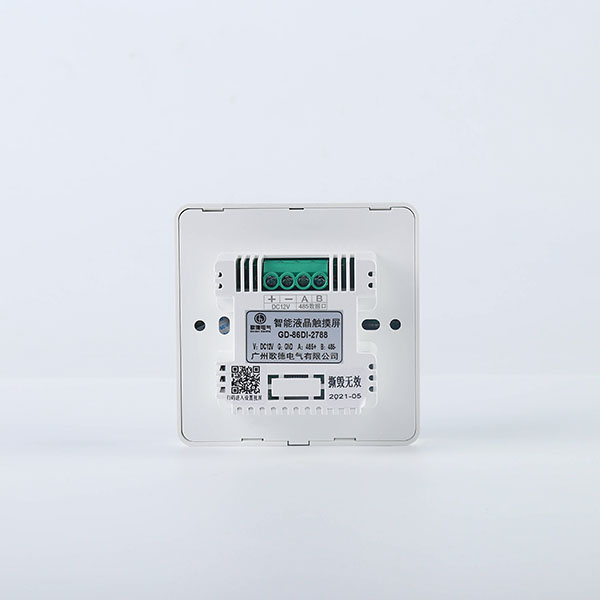

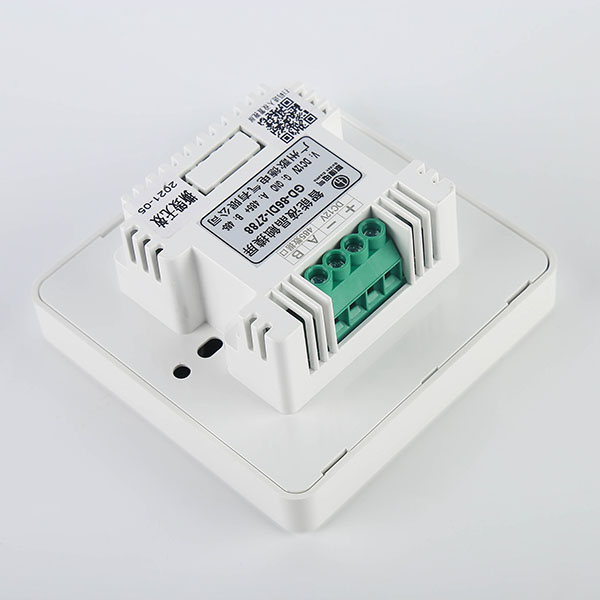

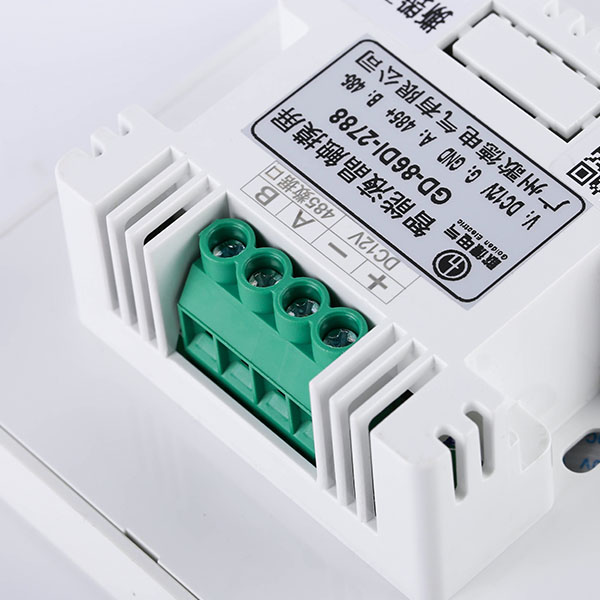

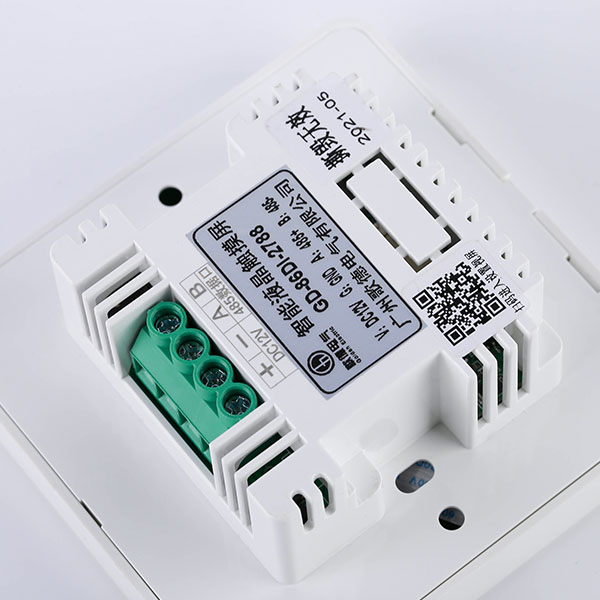

智能照明液晶触摸屏接线原理图

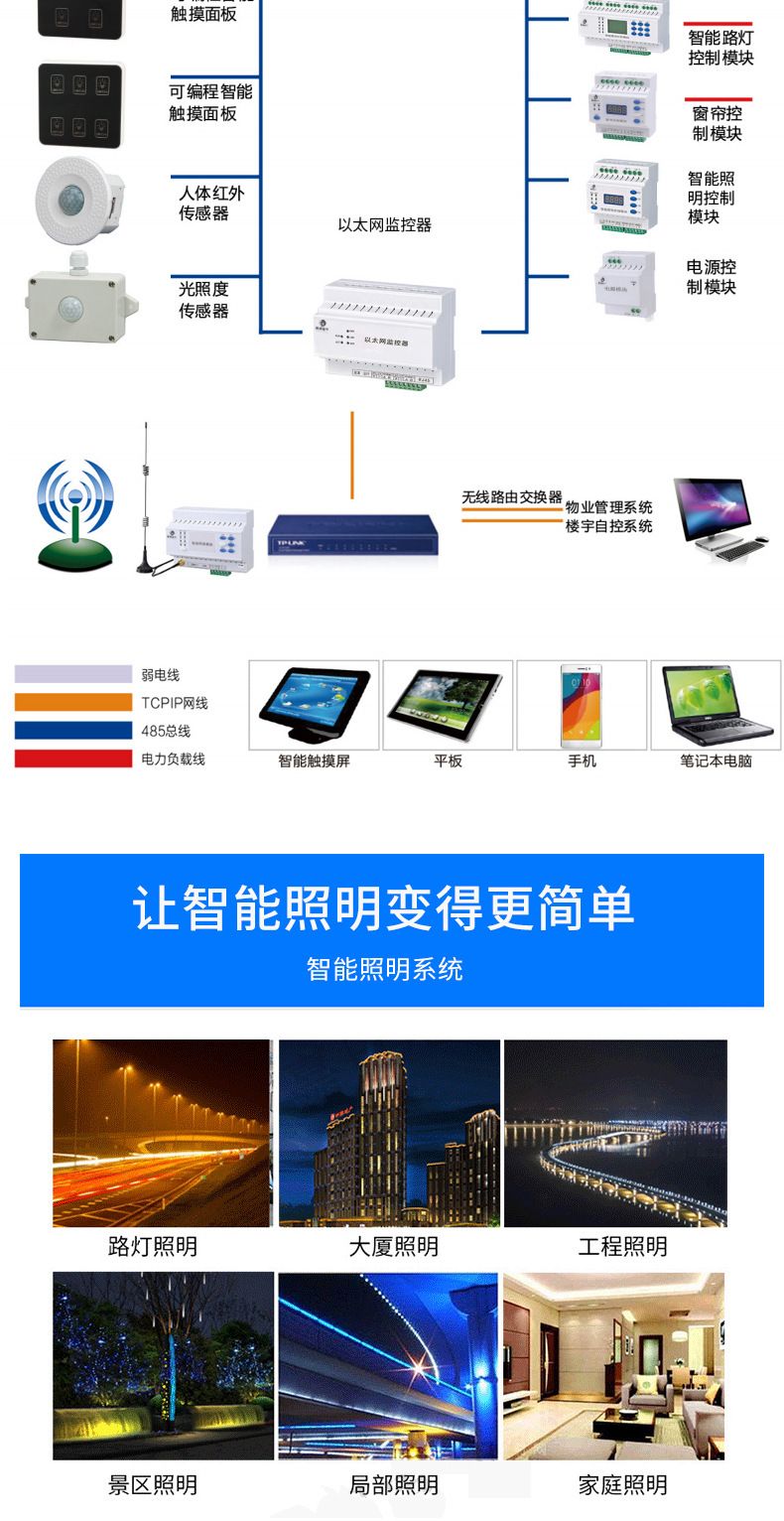

智能照明液晶触摸屏系统解决方案
