智能照明系统概述Z- Bus是分布式总线结构,采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其它无程序关联的系统元件的运行。Z- Bus系统中受控的负载直接与控制系统的控制模块相连，所有组成单元(如:智能面板、移动感应器、光亮传感器和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信个质)相互连接在一起。当一个智能面板的按钮被按下时,它通过通信介质Z- Bus总线向设定的控制模块以电信号的形式发出个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能，这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。

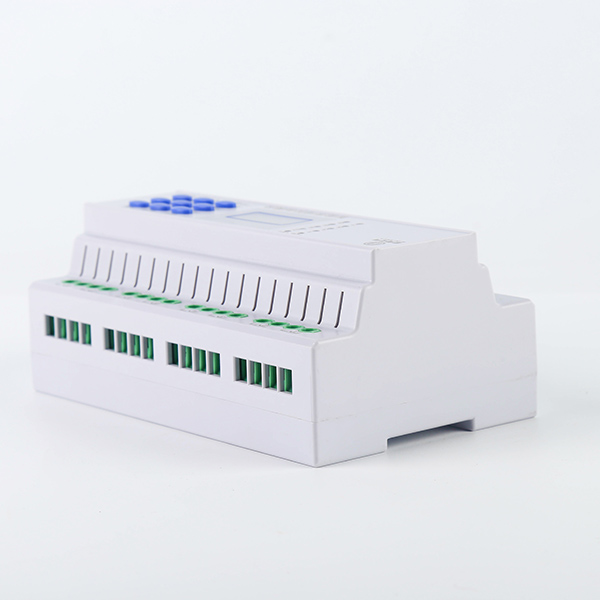

智能照明控制模块产品参数

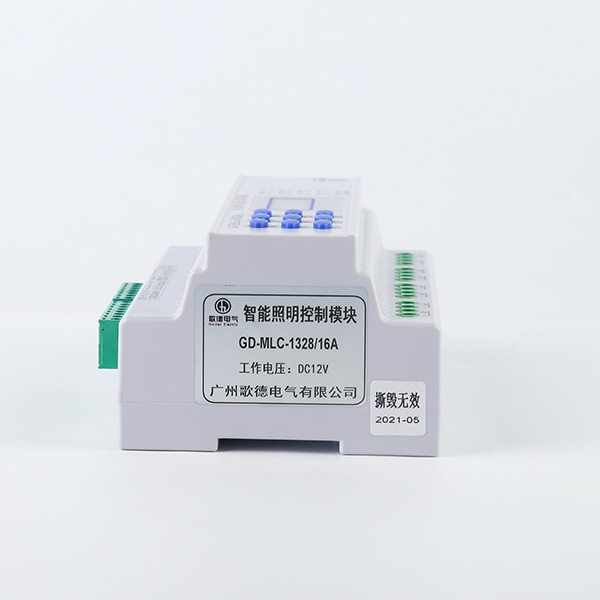

型号规格：GD-MLC-1328/16A
工作电压：AC220V/DC12V可选
标称电流：16A
输出回路：8路
功率：< 5W
外形尺寸：162x.104x66mm
通讯方式：RS485通讯，标准Modbus- RTU通讯协议

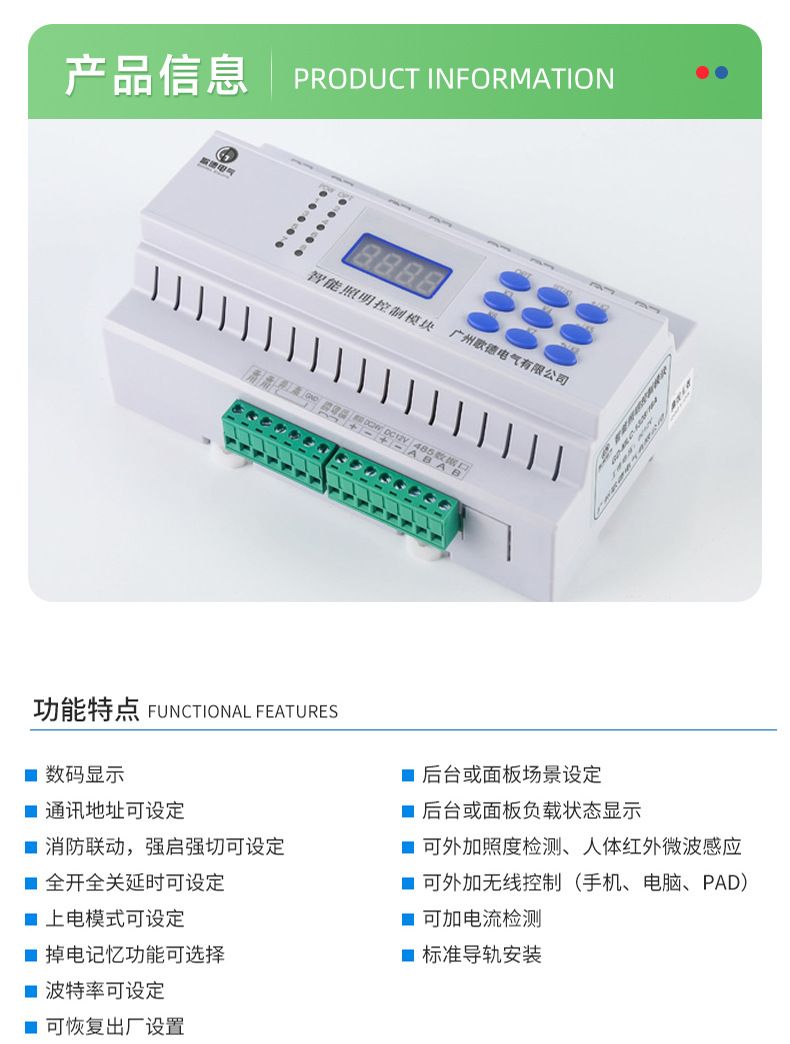

8路智能照明控制模块功能特点

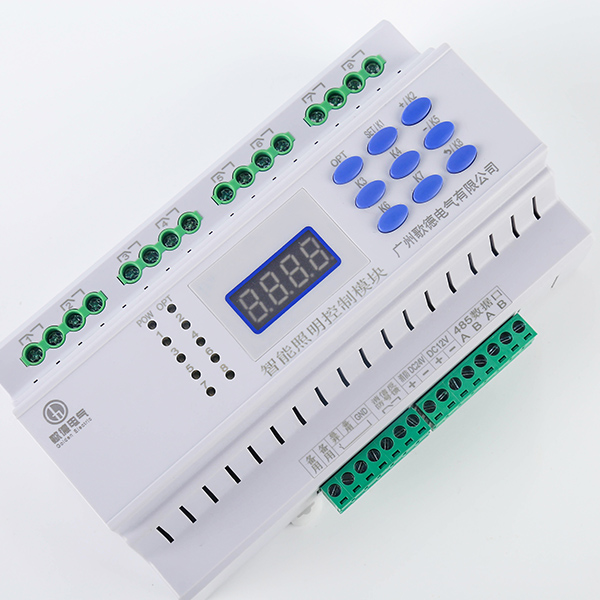

1.数码显示
2.通讯地址可设定
3.消防联动，强启强切可设定
4.全开全关延时可设定
5.上电模式可设定
6.掉电记忆功能可选择
7.波特率可设定.
8.可恢复出厂设置
9.远程集中控制与就地控制
10.应急手动控制
11.消防信号反馈
12.后台或面板场景设定
13.后台或面板负载状态显示
14.可外加照度检测、人体红外微波感应
15.可外加无线控制(手机、电脑、PAD)
16.可加电流检测

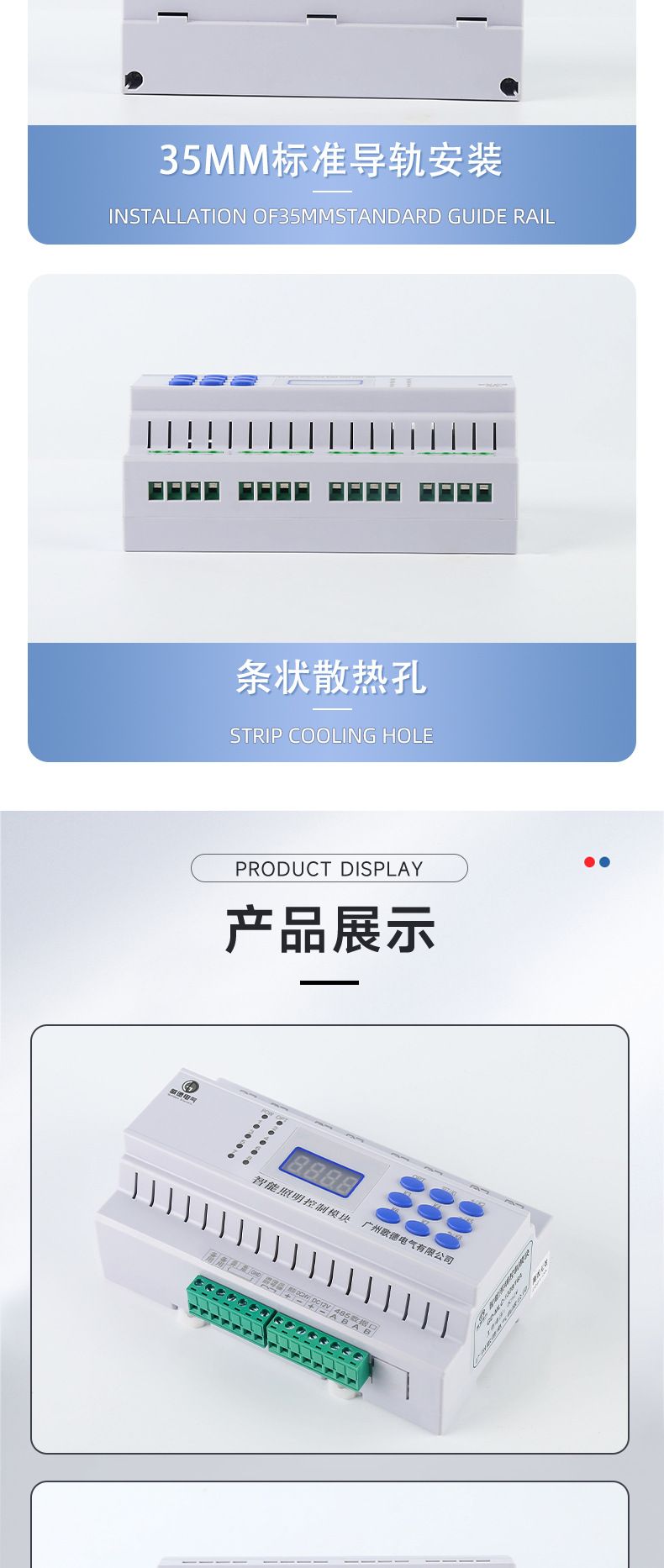

17.标准导轨安装

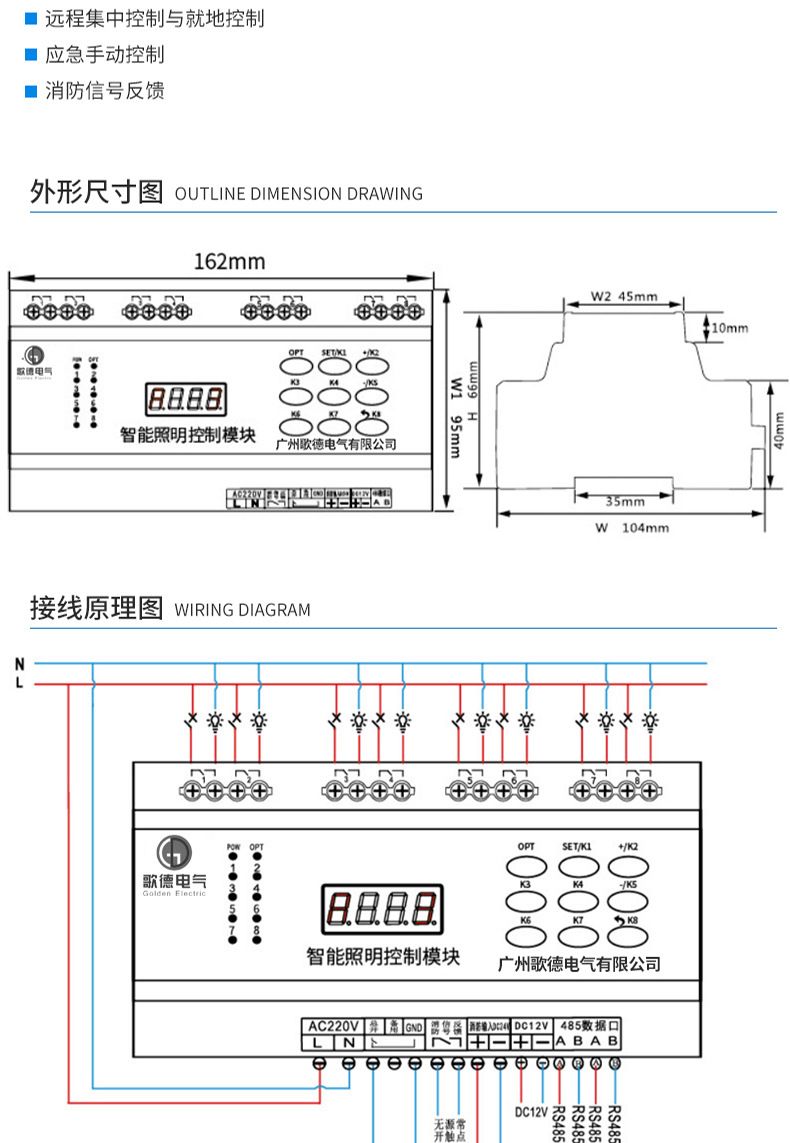

8路智能照明控制模块接线原理图

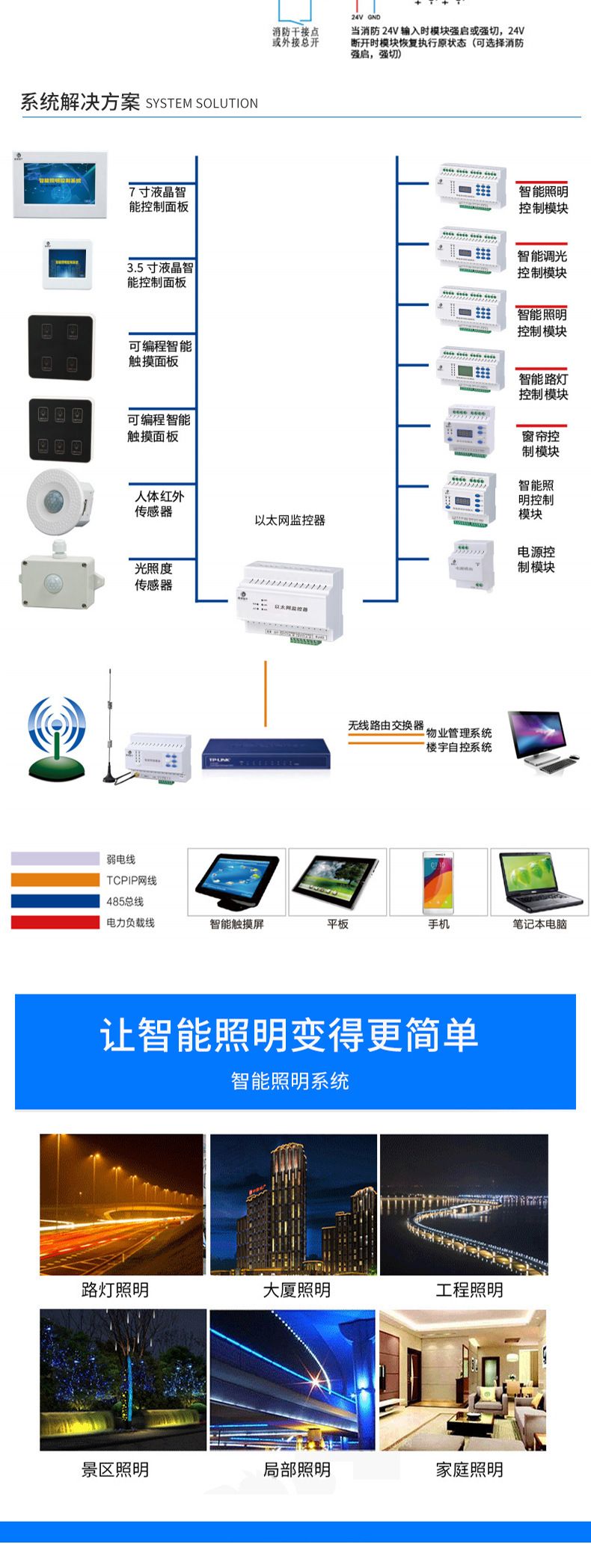

8路智能照明控制模块系统解决方案
