智能照明系统概述：
Z- Bus是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其它无程序关联的系统元件的运行。Z-Bus系统中受控的负载直接与控制系统的控制模块相连，所有组成单元(如:智能面板、移动感应器、光亮传感器)和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接 在一起。当一个智能面板的按钮被按下时，它通过通信介质Z- Bus总线向设定的控制模块以电信号的形式发出个指令，驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能，这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。

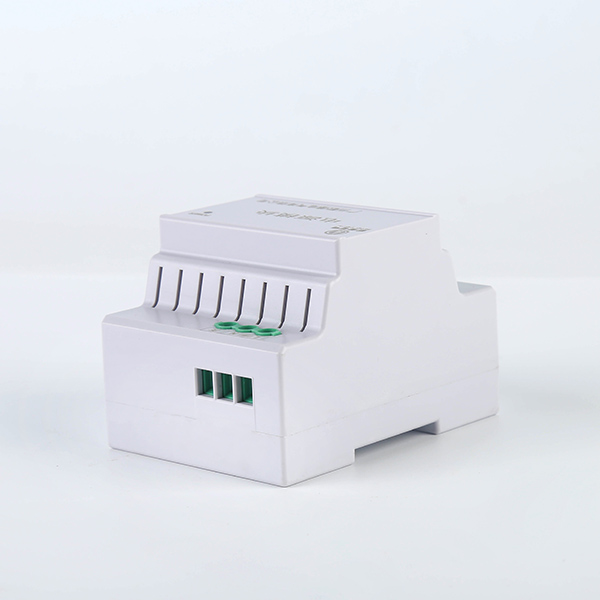

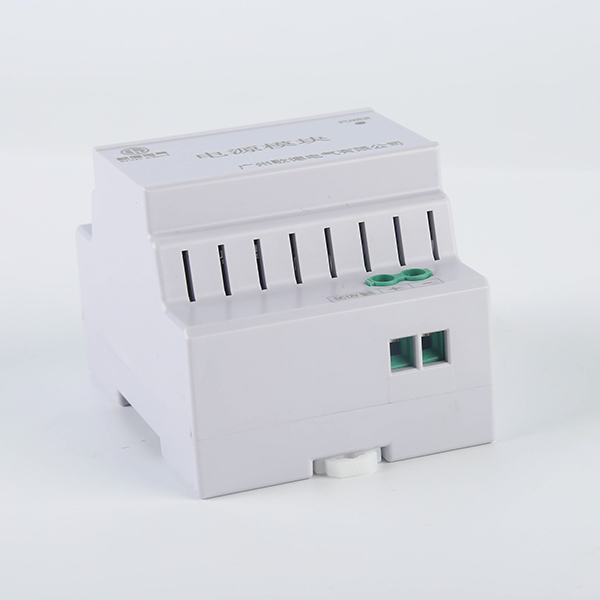

电源模块产品参数

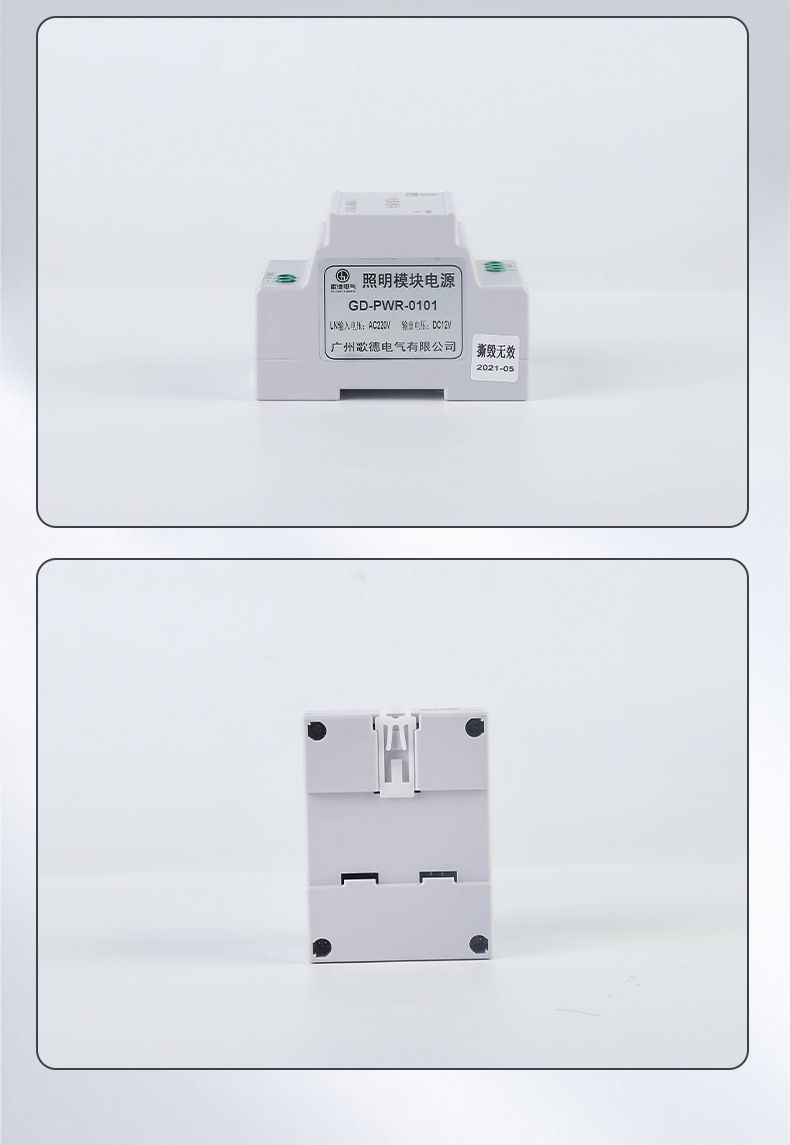

型号规格：GD- PWR-0101
输入电压： AC220士10%
输出电压：DC12V士10%
额定输出电流：3A
外形尺寸：72*98* 66mm

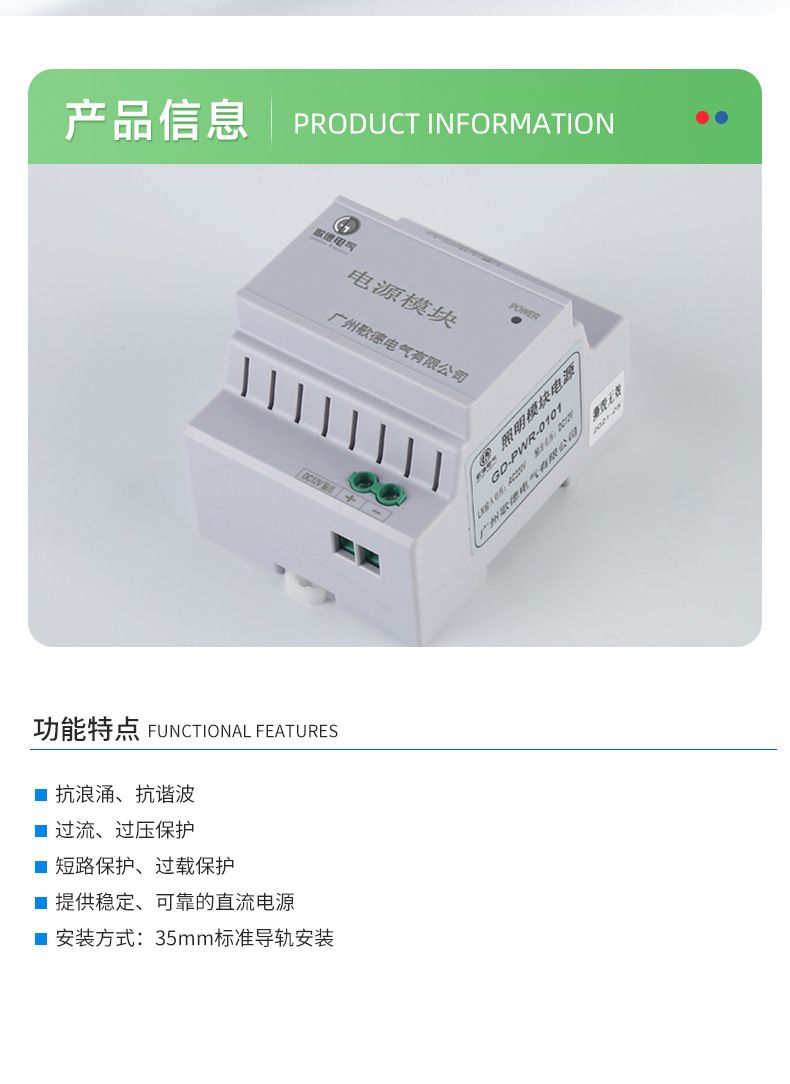

电源模块功能特点
抗浪涌、抗谐波
过流、过压保护
短路保护、过载保护
提供稳定、可靠的直流电源
安装方式: 35mm标准导轨安装

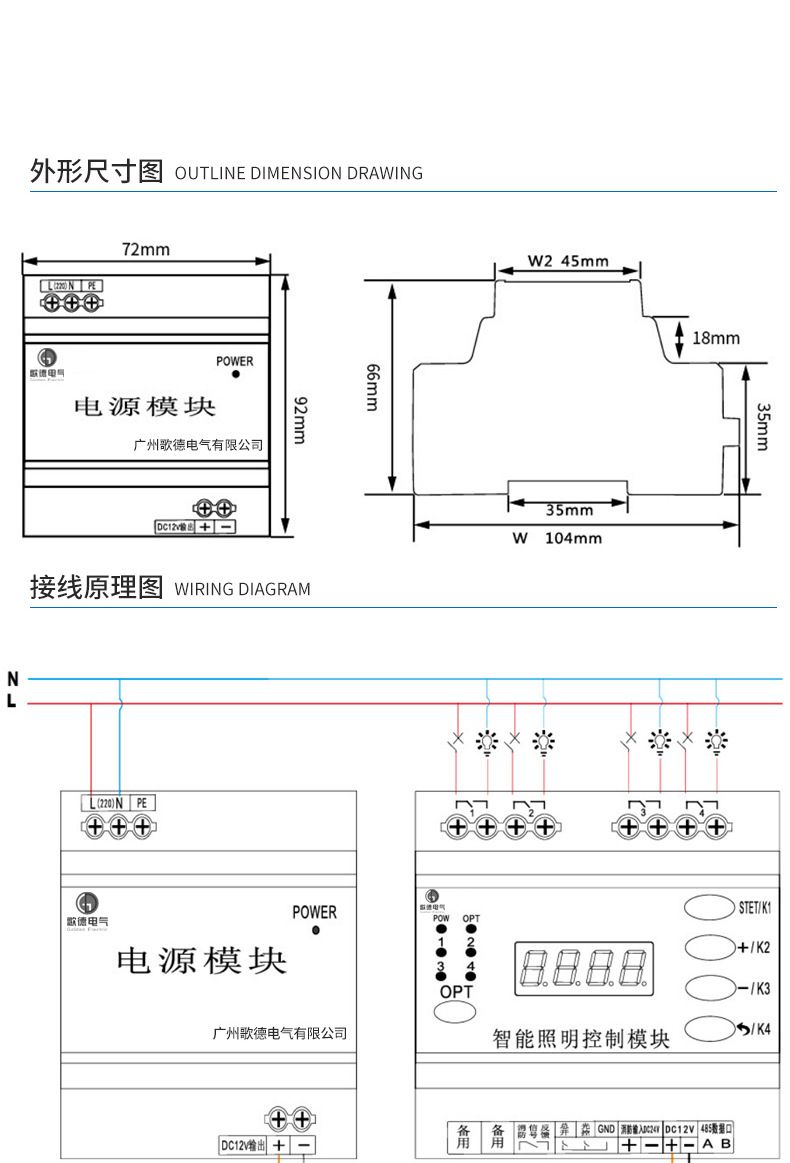

电源模块尺寸
电源模块接线原理图

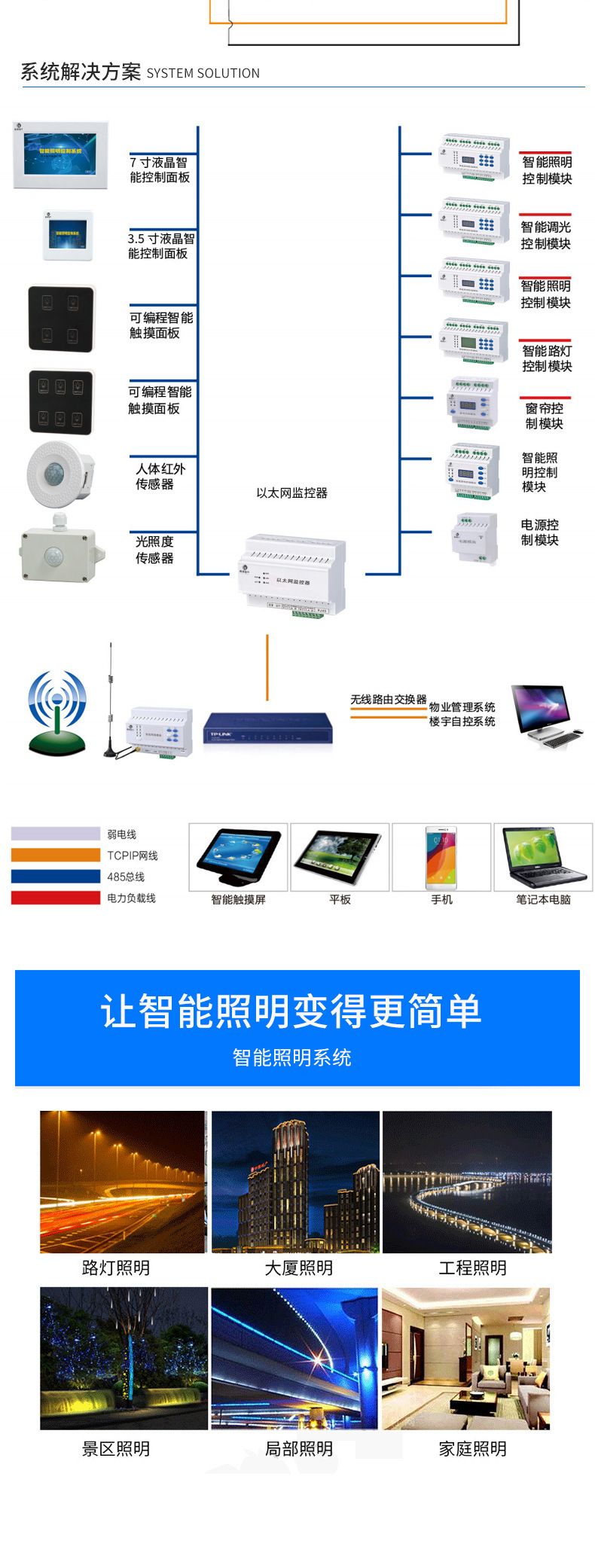

电源模块系统解决方案
