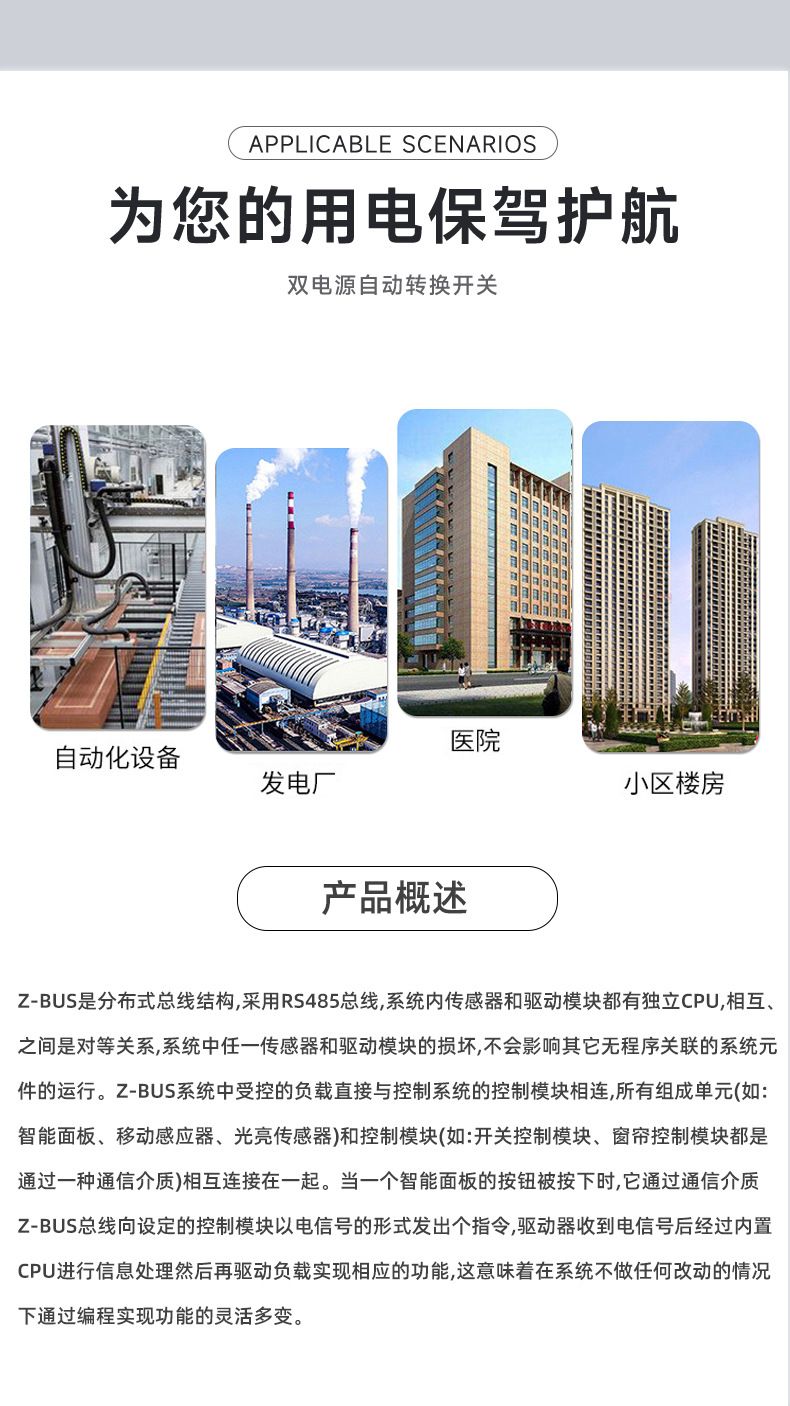

智能照明系统概述Z Bus是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU,相互之间是对等关系，系统中任传感器和驱动模 块的损坏，不会影响其它无程序关联的系统元件的运行。Z- Bus系统中受控的负载直接与控制系统的控制模块相连，所有组成单元(如:智能面板、移动感应器、光亮传感器)和控制模块(如:开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质Z- Bus总线向设定的控制模块以电信号的形式发出个指令,驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能这意味着在系统不做任何改动的情况下通过编程实现功能的灵活多变。

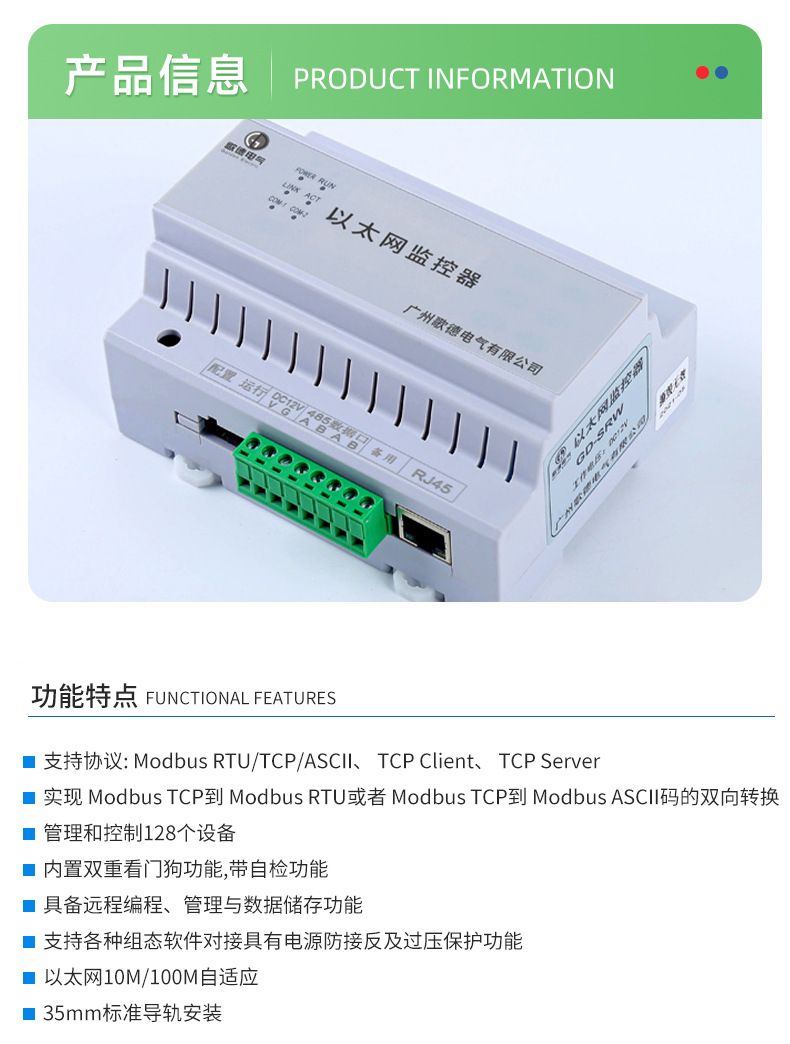

以太网控制模块功能特点：

支持协议: Modbus RTU/TCP/ASCII、TCP Client、TCP Server

实现Modbus TCP到Modbus RTU或者Modbus TCP到Modbus ASCII码的双向转换

管理和控制128个设备

内置双重看i门]狗功能,带自检功能

具备远程编程、管理与数据储存功能

支持各种组态软件对接具有电源防接反及过压保护功能

以太网10M/100M自适应

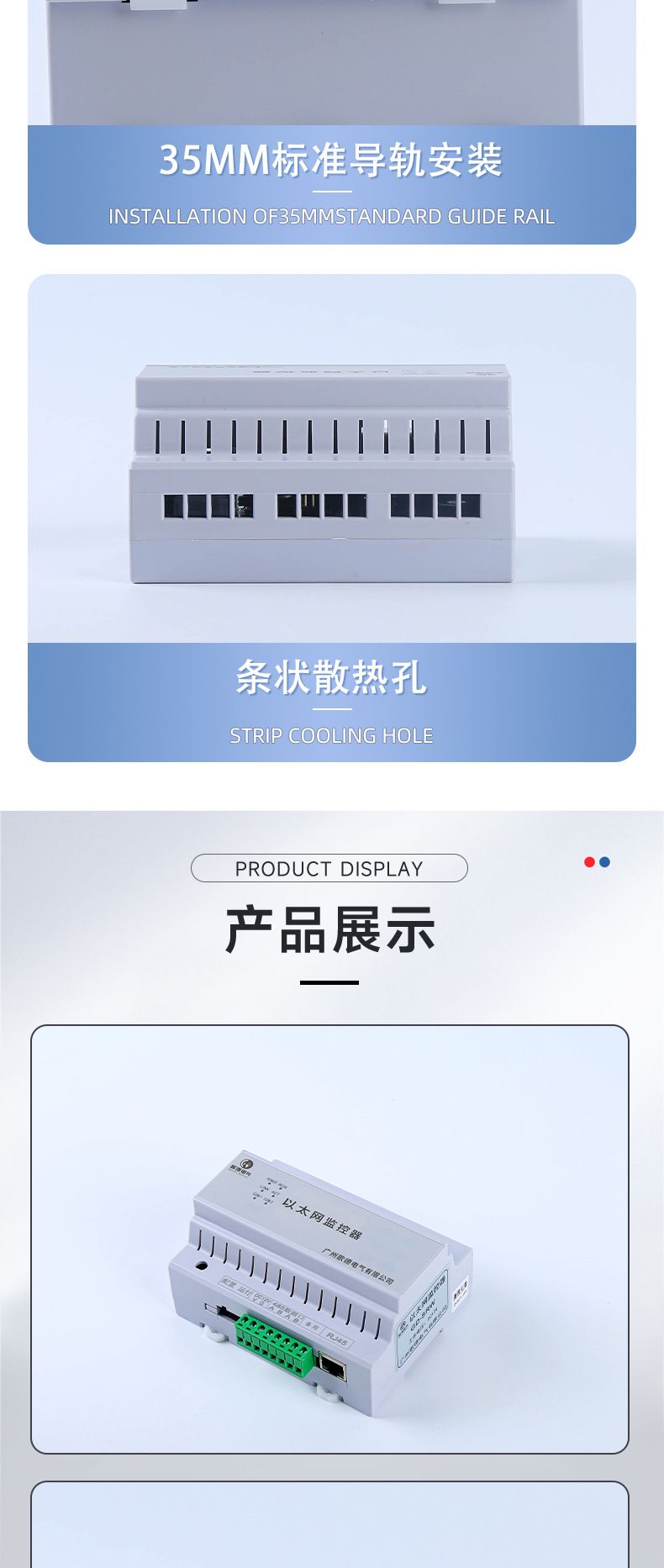

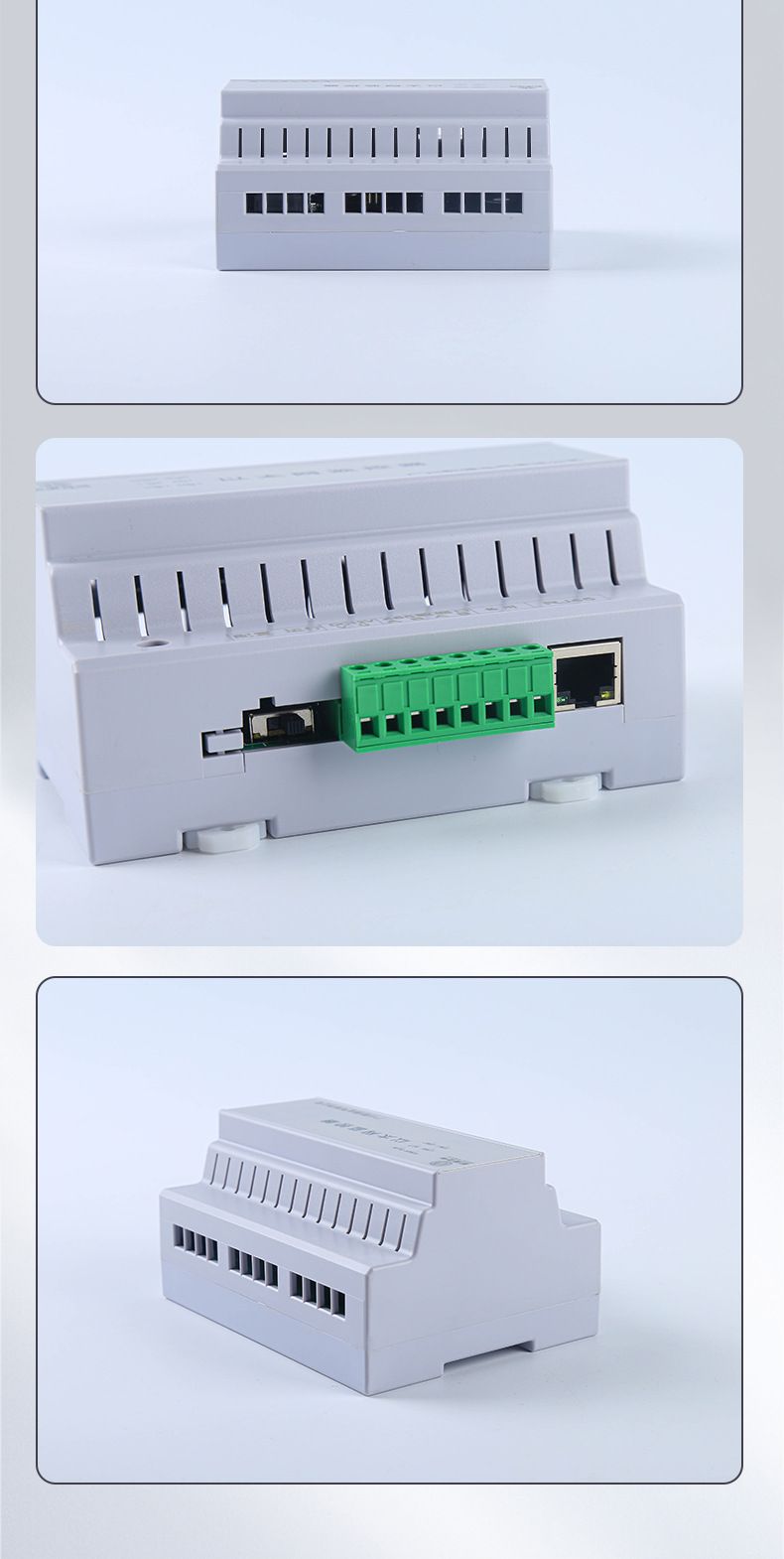

35mm标准导轨安装

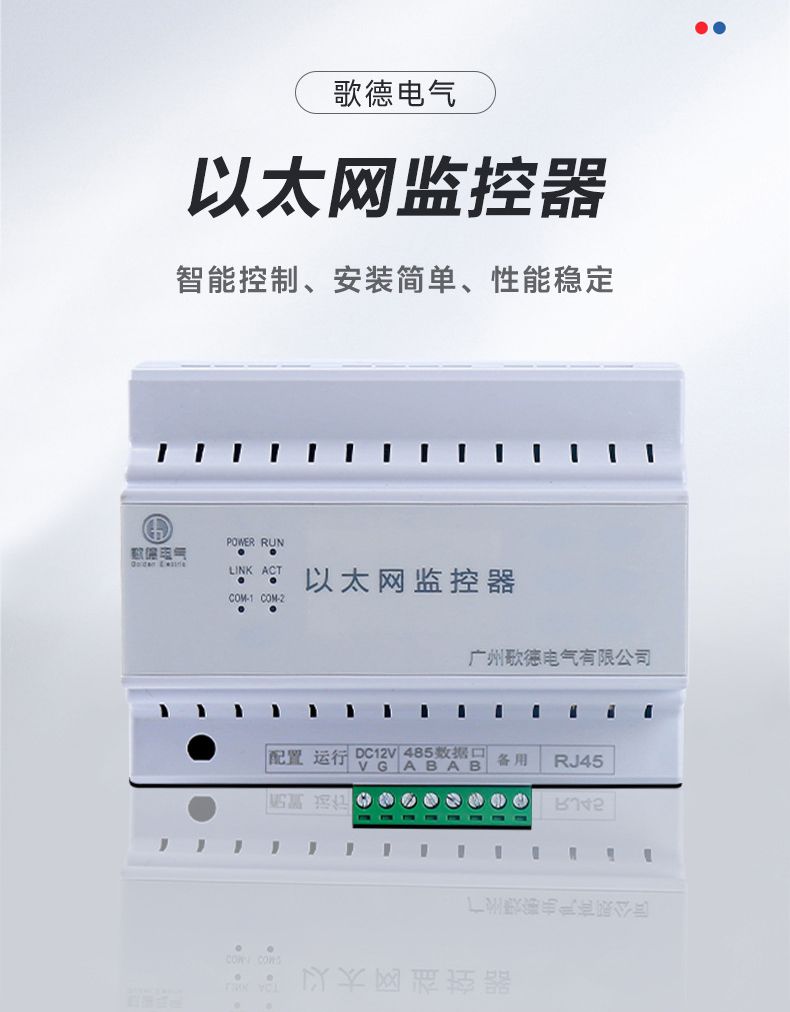

以太网控制模块产品参数

型号规格1：GD- SRW

工作电压：DC12V

上行通讯口：RJ45

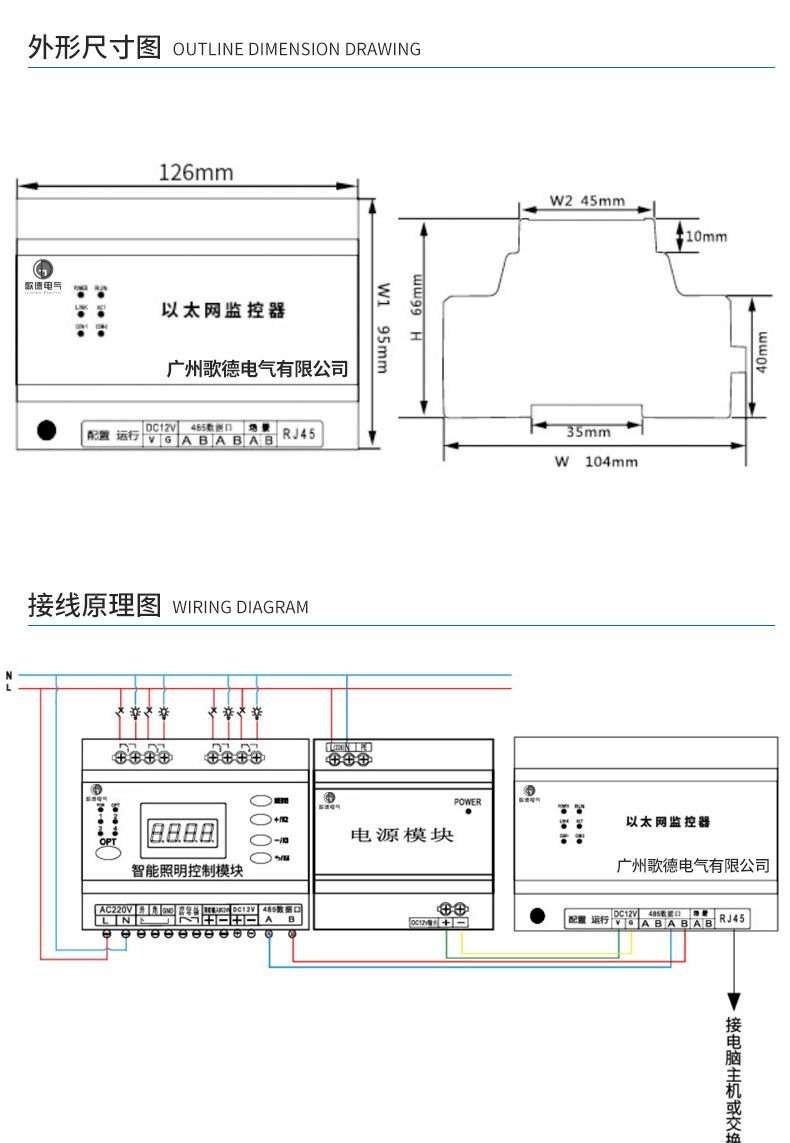

以太网控制模块尺寸图

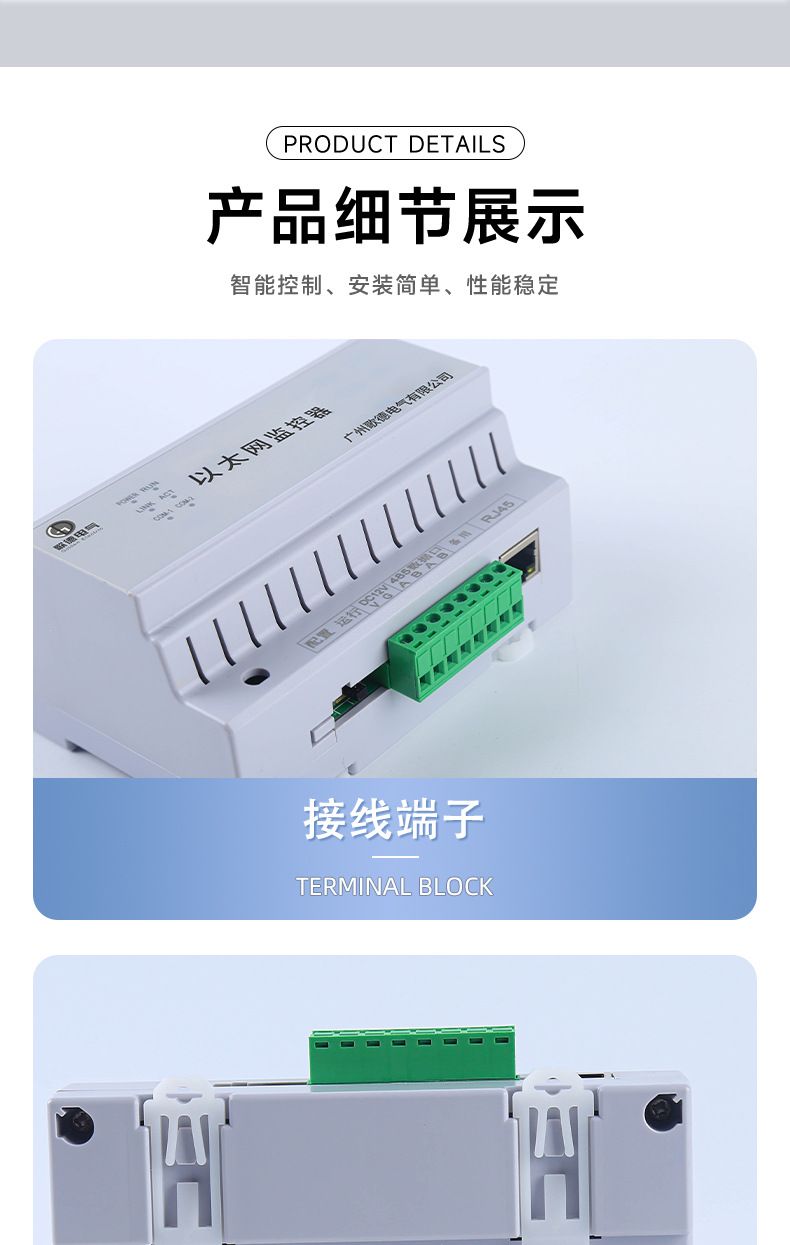

以太网控制模块接线原理图

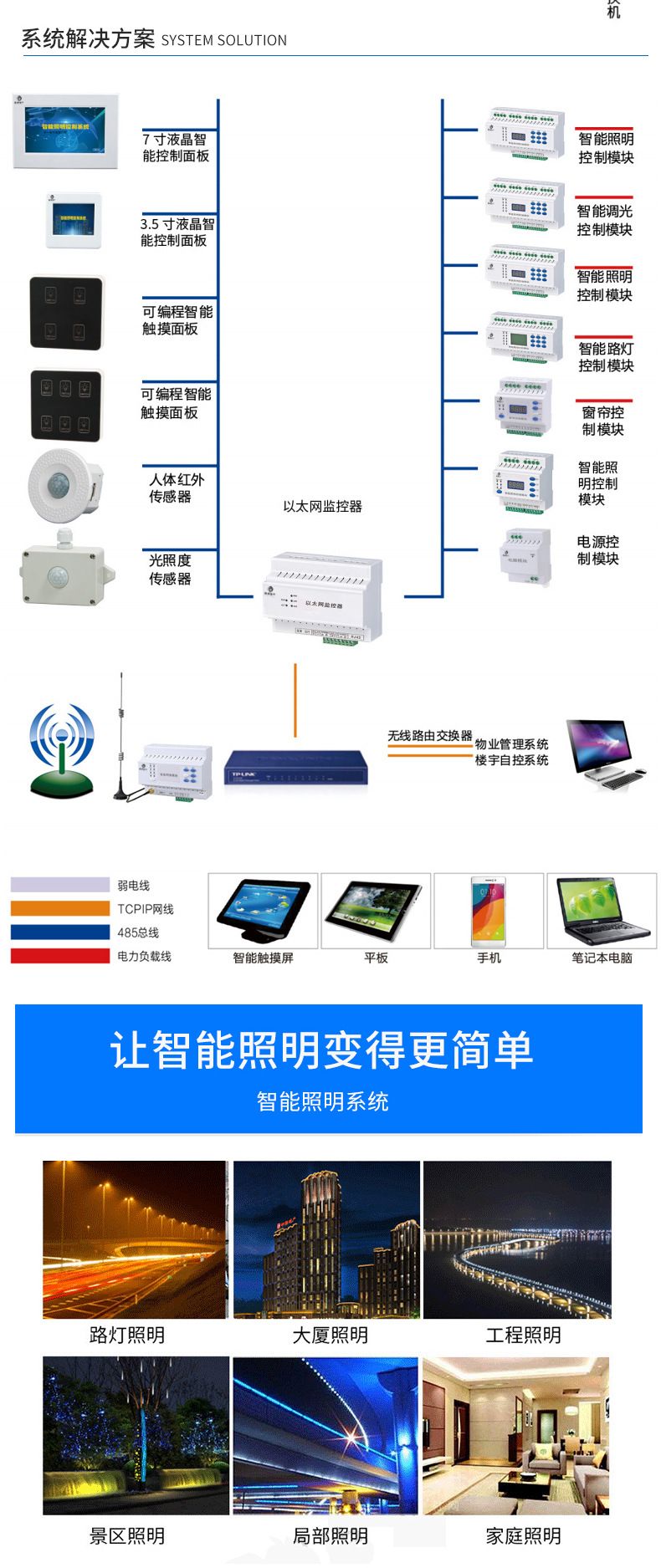

以太网控制模块系统解决方案
