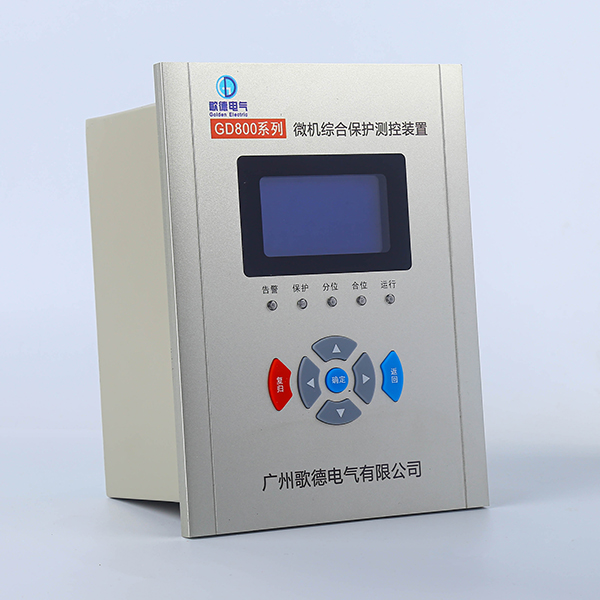

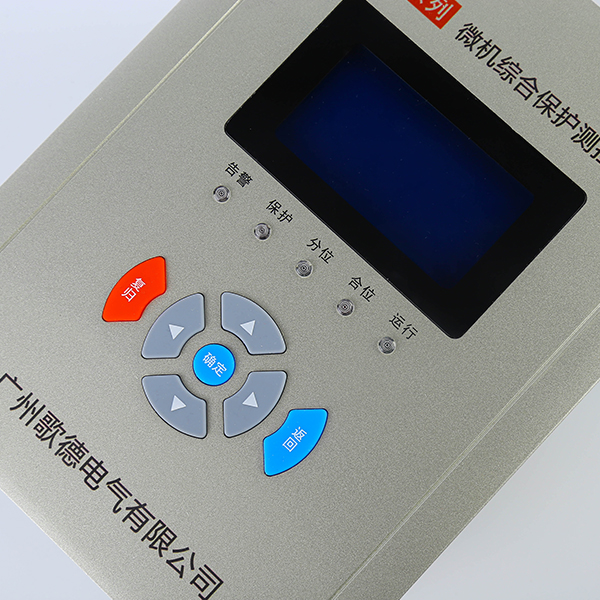

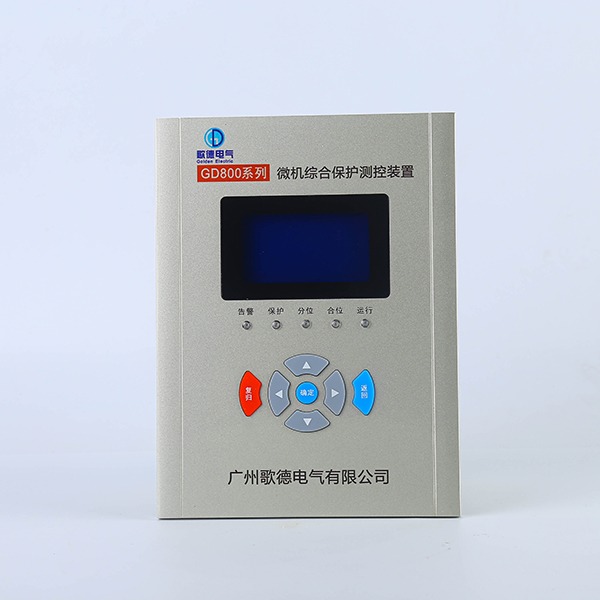

微机综合测控保护装置该微机综合保护测控装置适用于35KV及以下电力网络，提供对输电线路和变压器、电容器、电动机等主设备保护、控制、测量、监视功能,装置采用单元化设计,使其能方便的配备于-次设 备中,既可集中组屏，又可分布式安装,通过规范的现场总线接口，支持多个接点协同工作,实现系统级管理和综合信息共享,该系列微机保护测控装置符合此方面的技术和适应对未来发展的要求是构成变、配电自动化系统的理想基础设备。
微机综合测控保护装置功能特点
保护功能
过流速断保护
过压保护
过流反时限保护
零序电流保护
限时速断保护
欠压保护
负序电流保护
零序电压保护
过电流保护
三相一-次重合闸
启动时间过长保护
非电量保护(瓦斯保护、温度保护)
过负荷保护
重合闸后加速
三遥功能
遥信: 10路外部开关量信号输入
遥测: 4路电压、4路保护电流有功、无功、功率因数
遥控:短路器遥控分闸、合闸接点输出
通讯功能

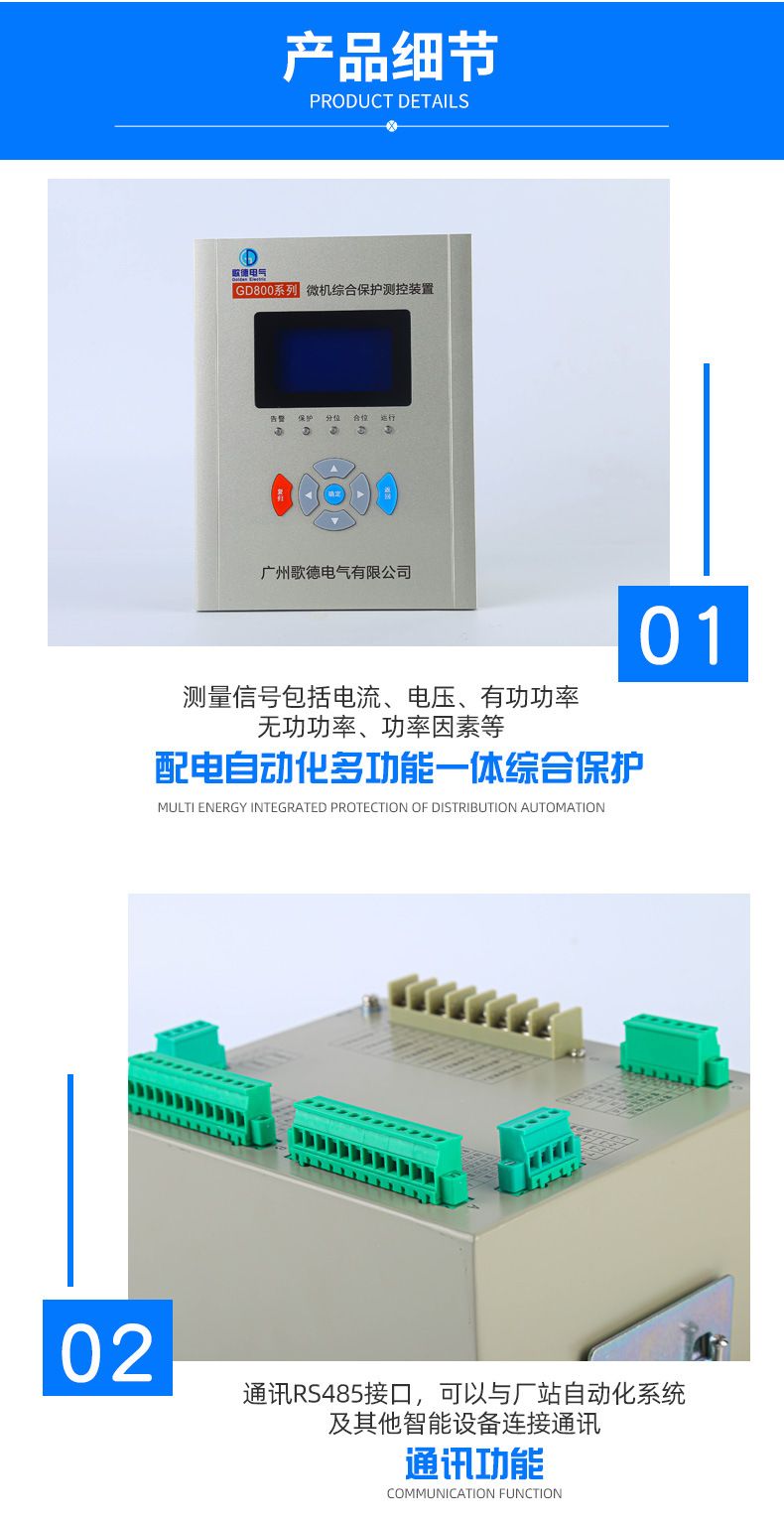

装置具有RS485通讯接口，可以与厂站自动化系统及其他智能设备连接通讯

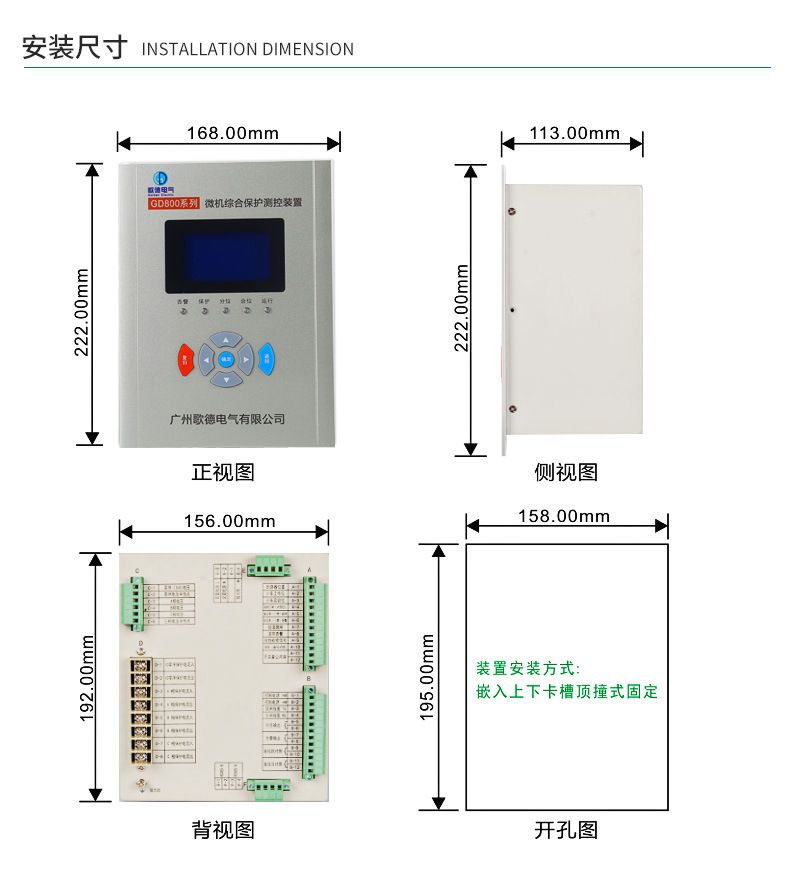

微机综合测控保护装置安装尺寸

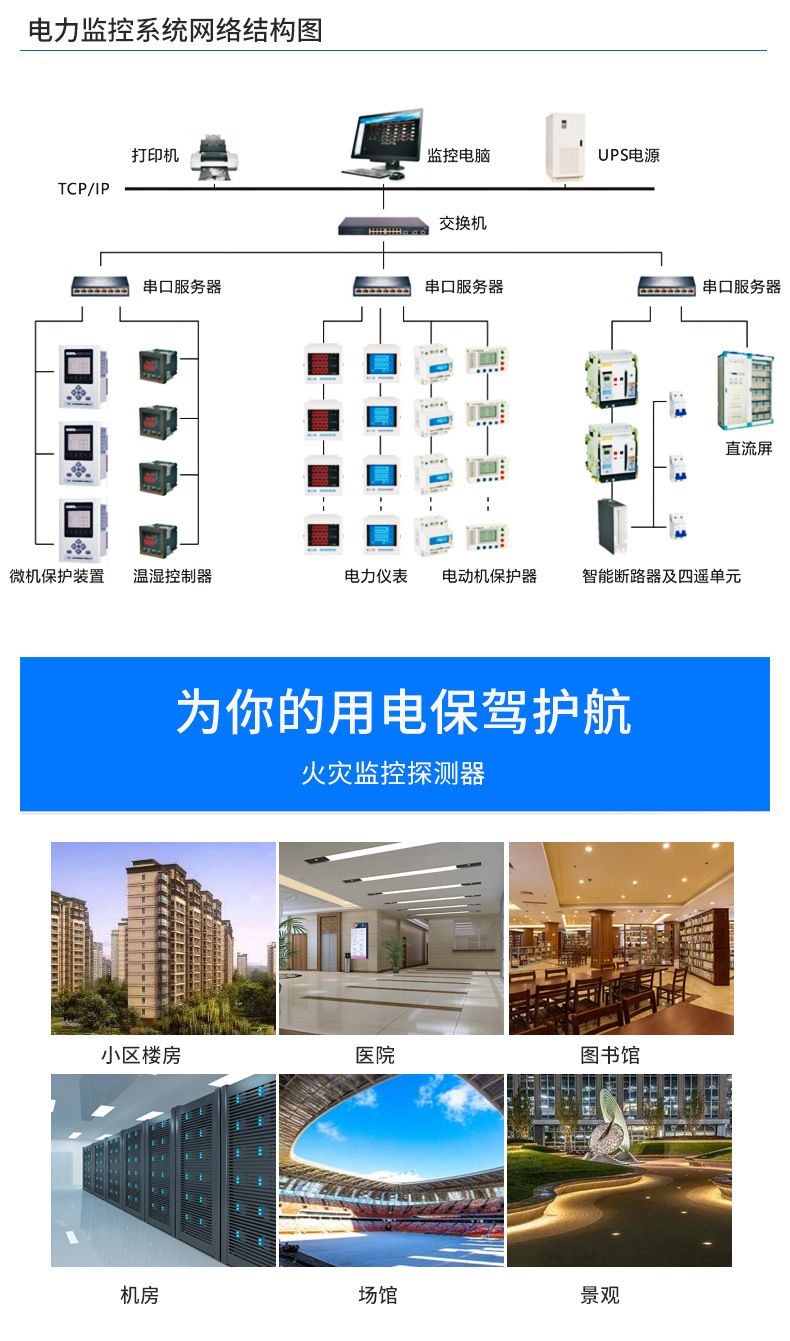

电力监控系统网络结构图
