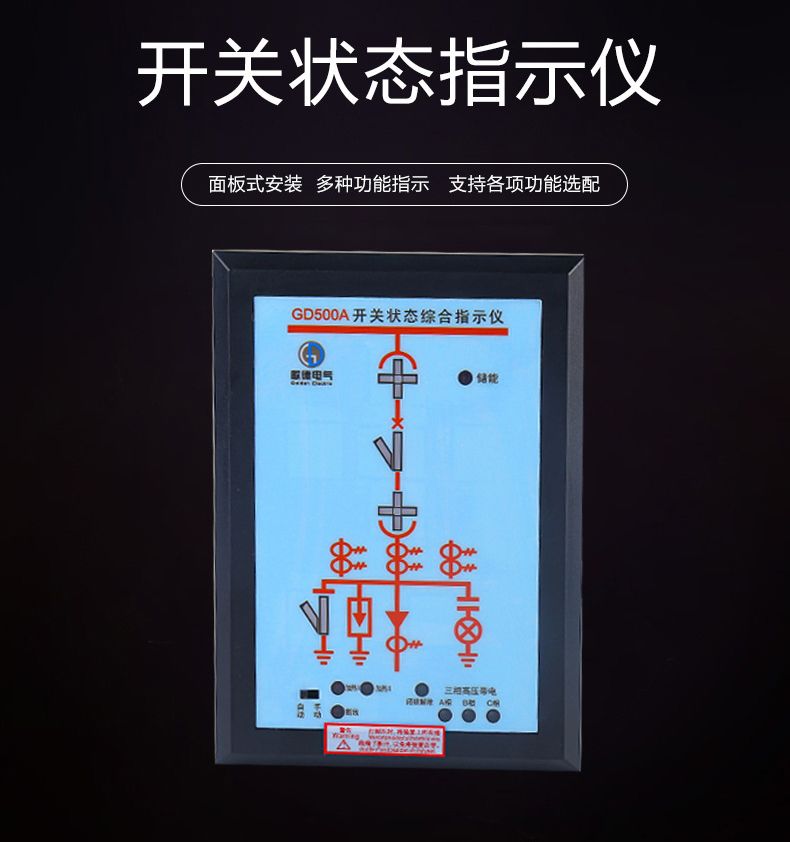

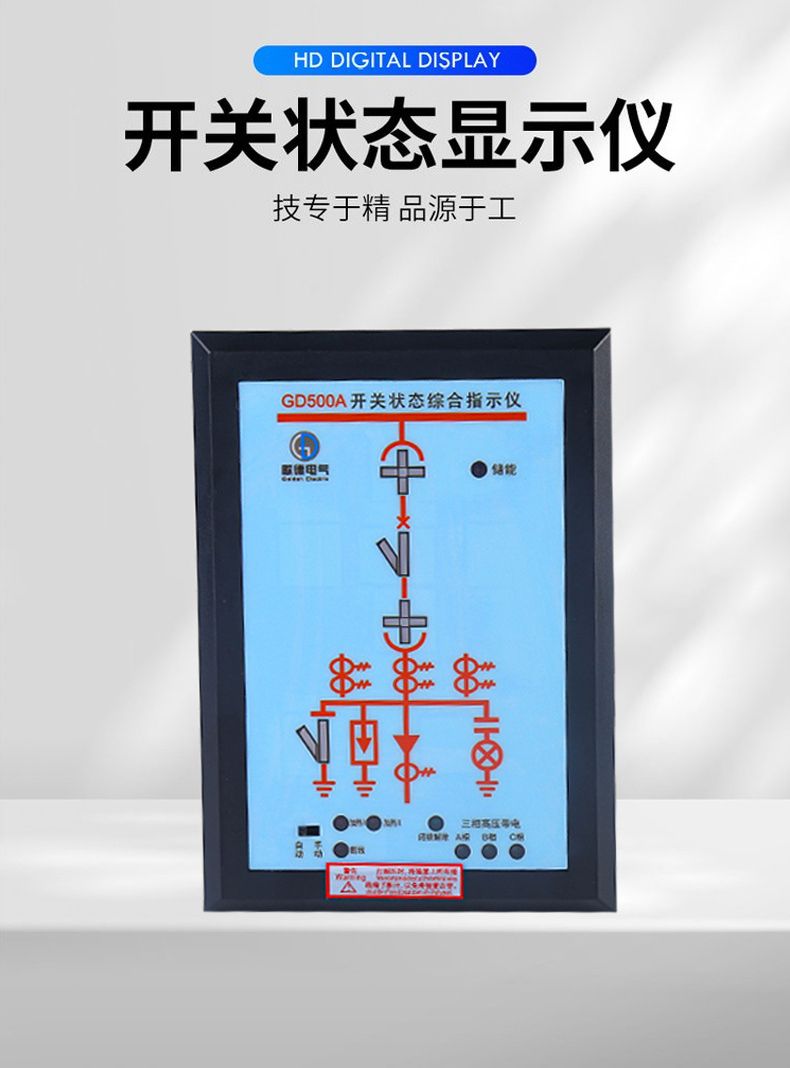

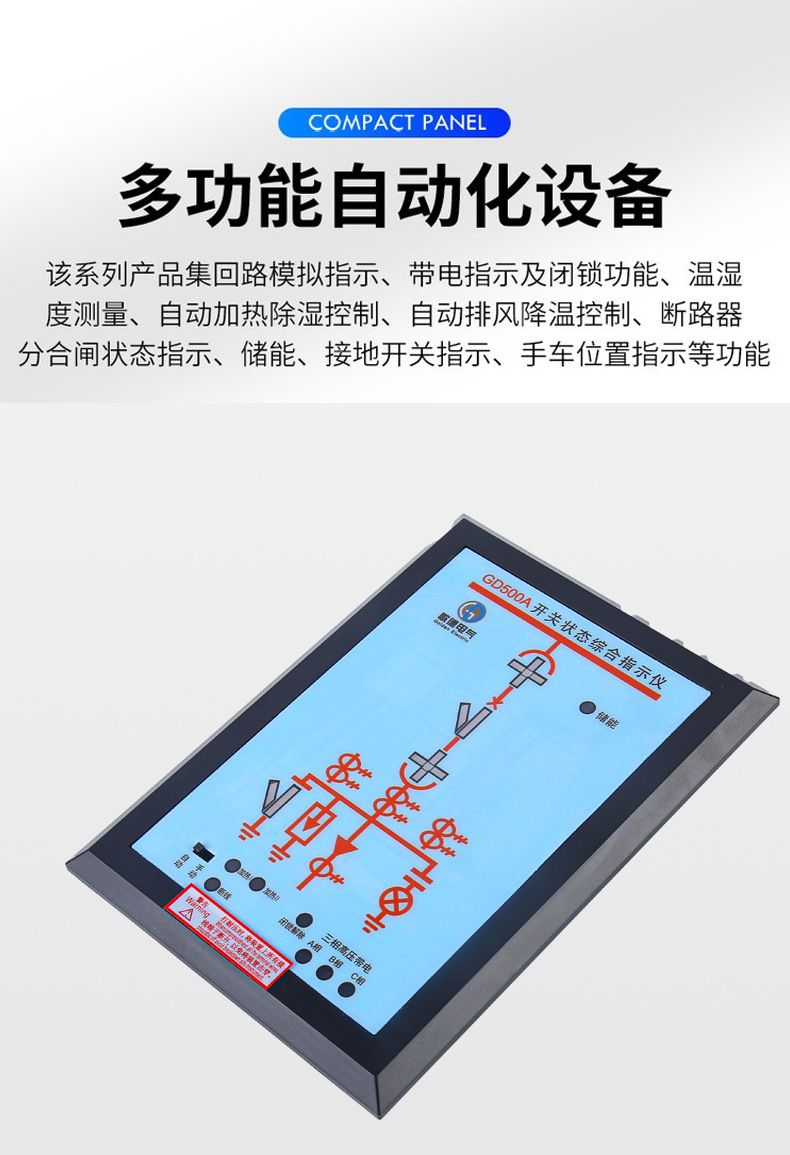

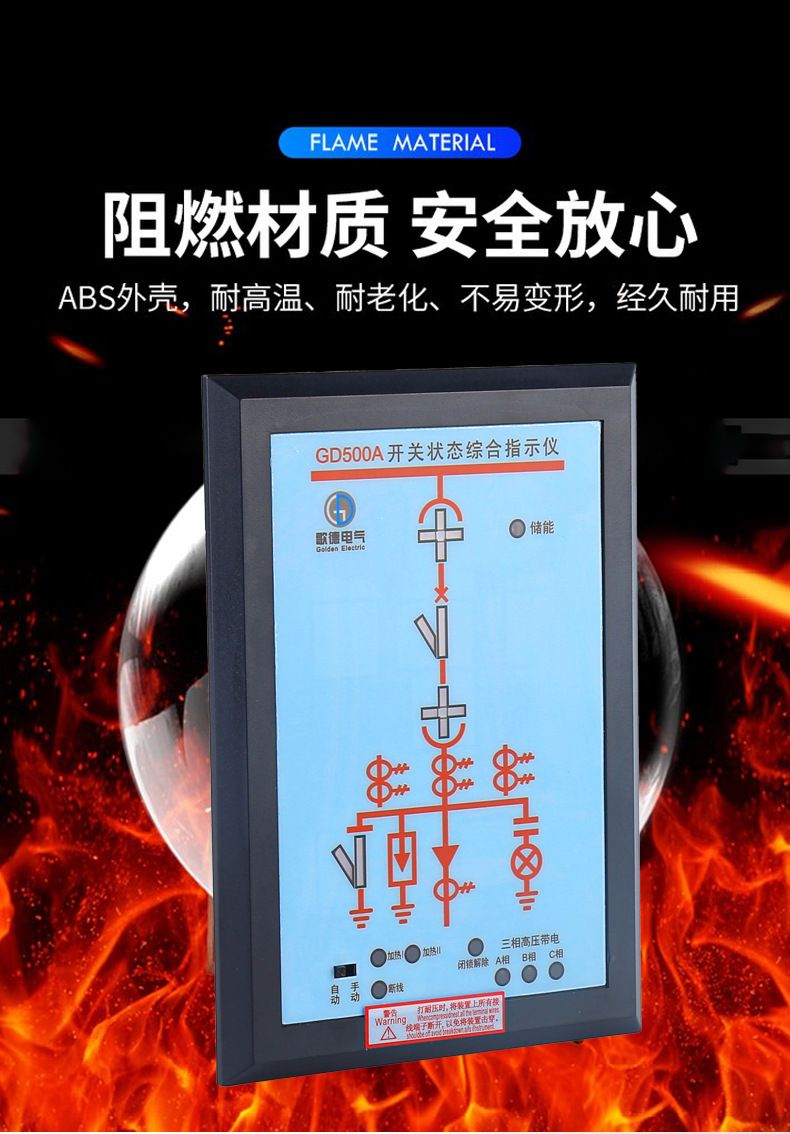

开关状态指示仪

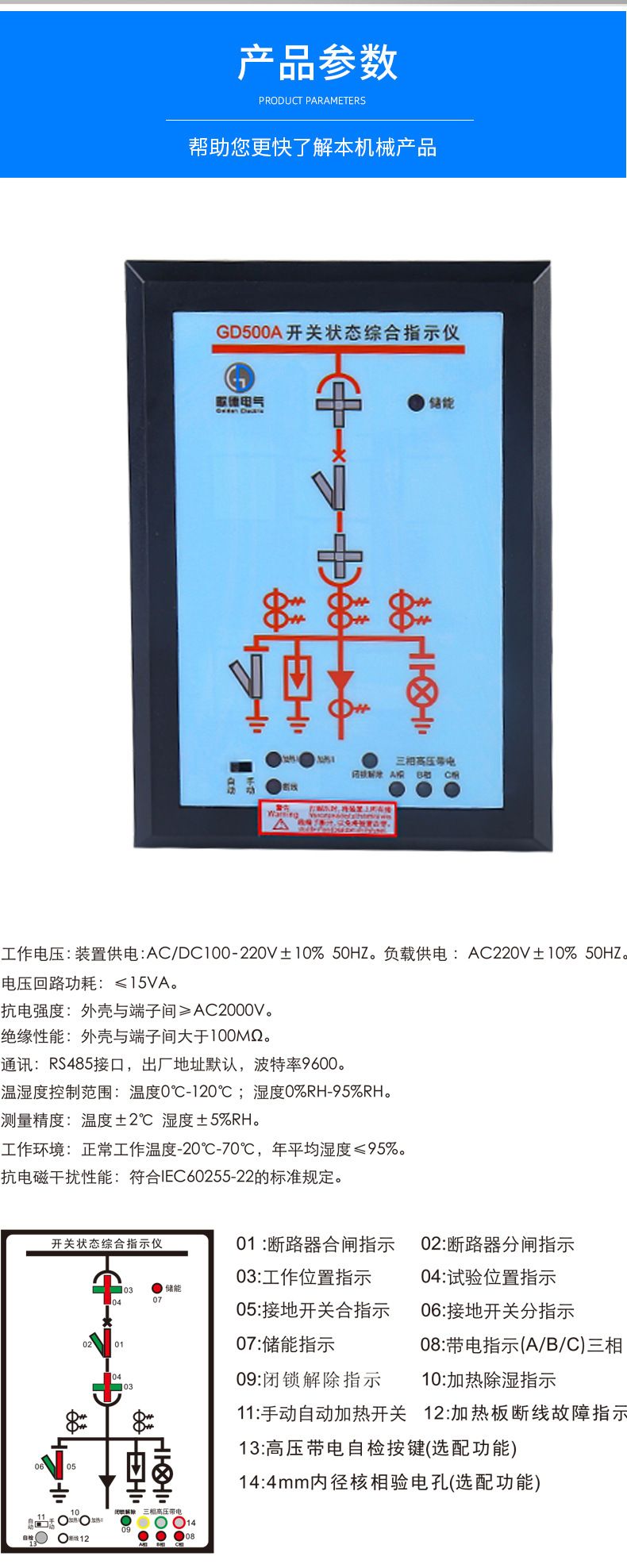

工作电压:装置供电:AC/DC100-220V士10% 50HZ。负载供电: AC220V土10% 50HZc

电压回路功耗:≤15VA。

抗电强度:外壳与端子间≥AC2000V。

绝缘性能:外壳与端子间大于100MQ。

通讯: RS485接口， 出厂地址默认，波特率9600。

温湿度控制范围:温度0°C-120°C ;湿度0%RH-95%RH。

测量精度:温度士2°C湿度土5%RH。

工作环境:正常工作温度-20°C-70°C，年平均湿度≤95%。

抗电磁干扰性能:符合IEC60255 -22的标准规定。

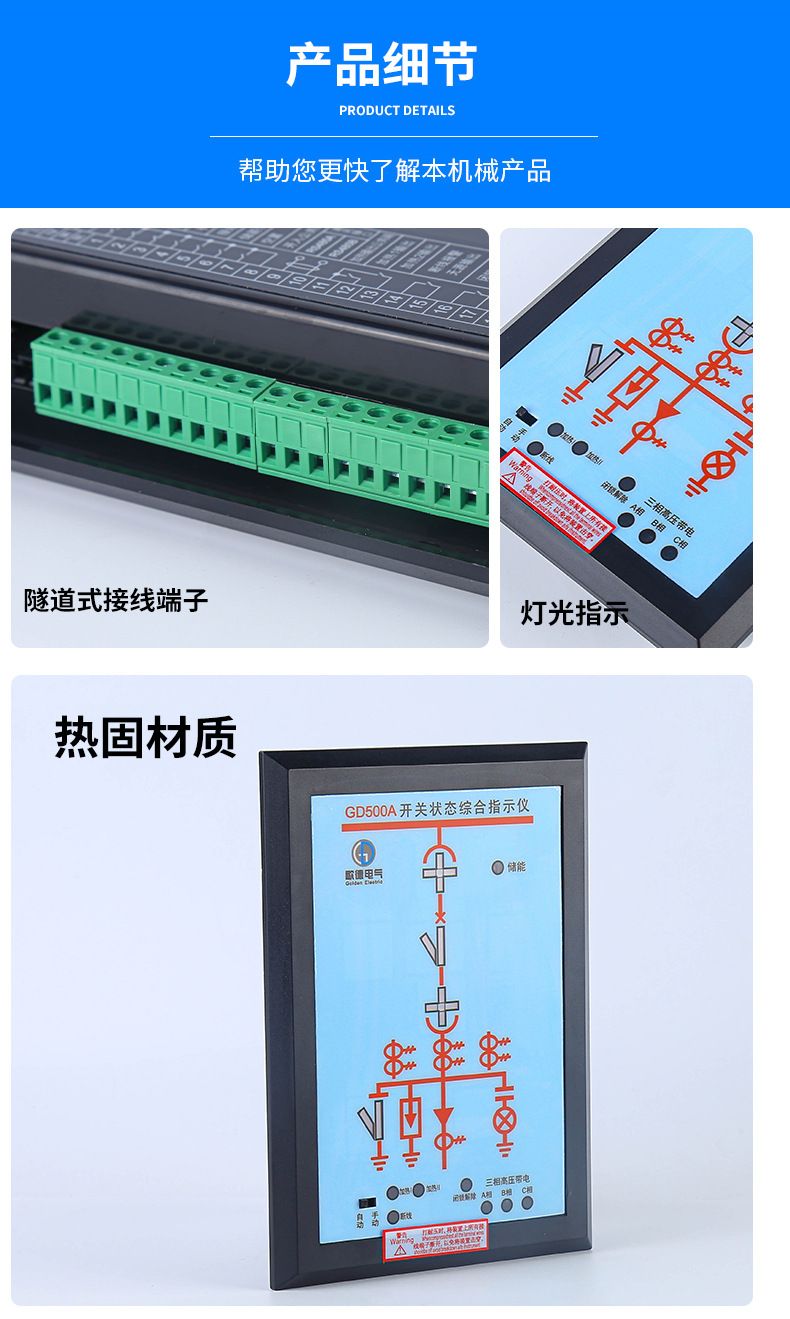

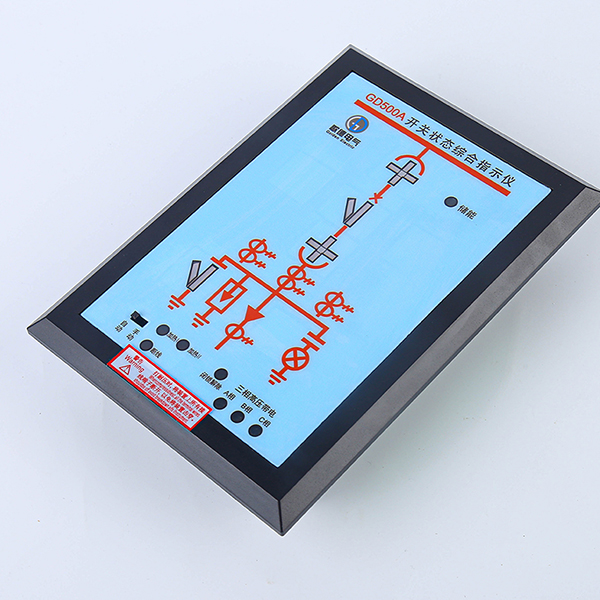

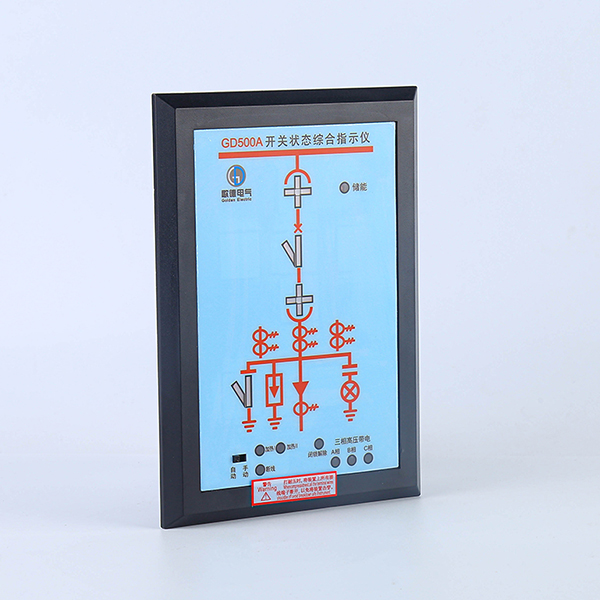

01 :断路器合闸指示

02:断路器 分闸指示

03:工作位置指示

04:试验位置指示

05:接地开关合指示

06:接地开关分指示

07:储能指示

08:带电指示(A/B/C)三相

09:闭锁解除指示

10:加热除湿指示

11:手动自动加热开关12:加热板断线故障指示

13:高压带电自检按键(选配功能)

14:4mm内径核相验电孔(选配功能)

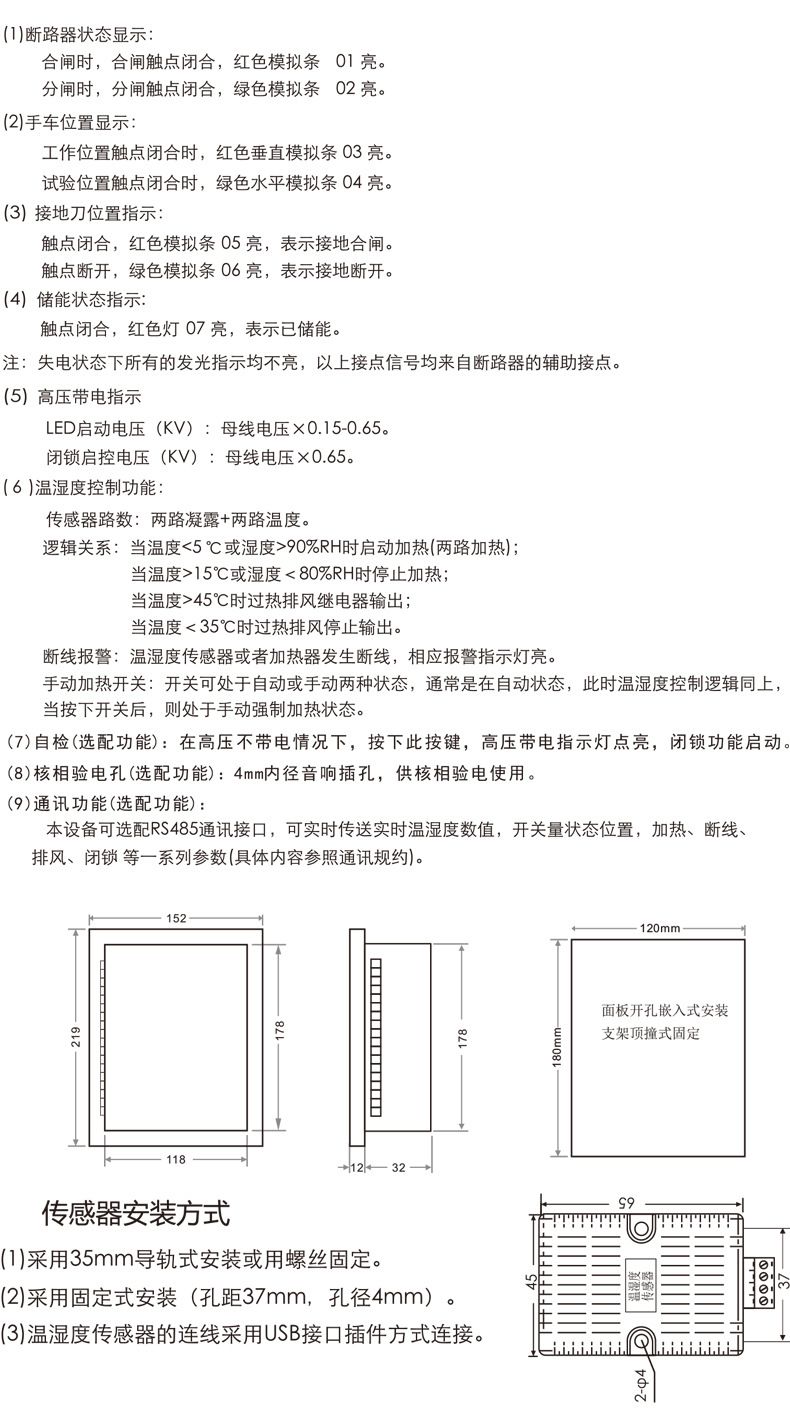

(1)断路器状态显示:

合闸时，合闸触点闭合，红色模拟条01 亮。

分闸时，分闸触点闭合，绿色模拟条02 亮。

(2)手车位置显示:

工作位置触点闭合时，红色垂直模拟条03亮。

试验位置触点闭合时，绿色水平模拟条04亮。

(3)接地刀位置指示:

触点闭合，红色模拟条05亮，表示接地合闸。

触点断开，绿色模拟条06亮，表示接地断开。

(4)储能状态指示：触点闭合，红色灯07亮，表示已储能。

注:失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。

(5)高压带电指示

LED启动电压(KV) :母线电压x0.15-0.65。

闭锁启控电压(KV) :母线电压x0.65。

(6 )温湿度控制功能

传感器路数:两路凝露+两路温度。

逻辑关系:当温度<5>90%RH时启动加热(两路加热);

当温度>15°C或湿度< 80%RH时停止加热;

当温度>45°C时过热排风继电器输出; .

当温度<35°c时过热排风停止输出。<>

断线报警:温湿度传感器或者加热器发生断线，相应报警指示灯亮。

手动加热开关:开关可处于自动或手动两种状态，通常是在自动状态，此时温湿度控制逻辑同上，

当按下开关后，则处于手动强制加热状态。.

(7)自检(选配功能):在高压不带电情况下，按下此按键，高压带电指示灯点亮，闭锁功能启动。

(8)核相验电孔(选配功能):4mm内径音响插孔，供核相验电使用。

(9)通讯功能(选配功能):

本设备可选配RS485通讯接口，可实时传送实时温湿度数值，开关量状态位置，加热、断线、排风、闭锁等一系列参数(具体内容参照通讯规约)。

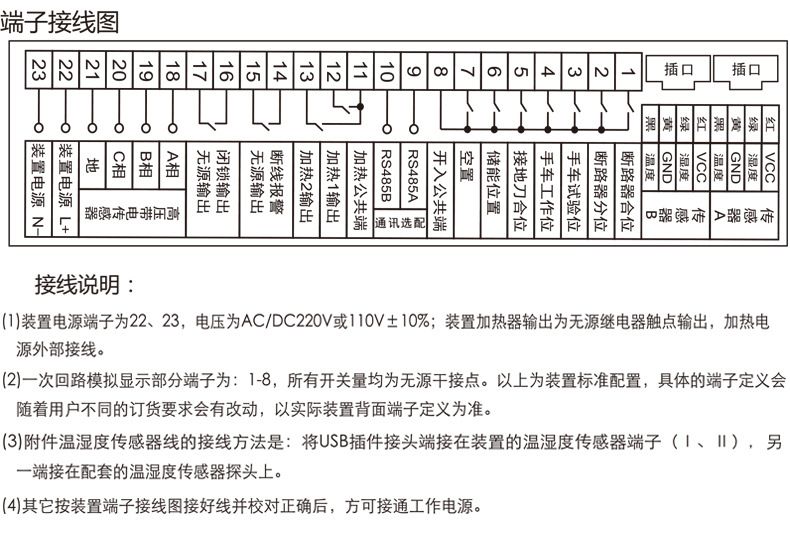

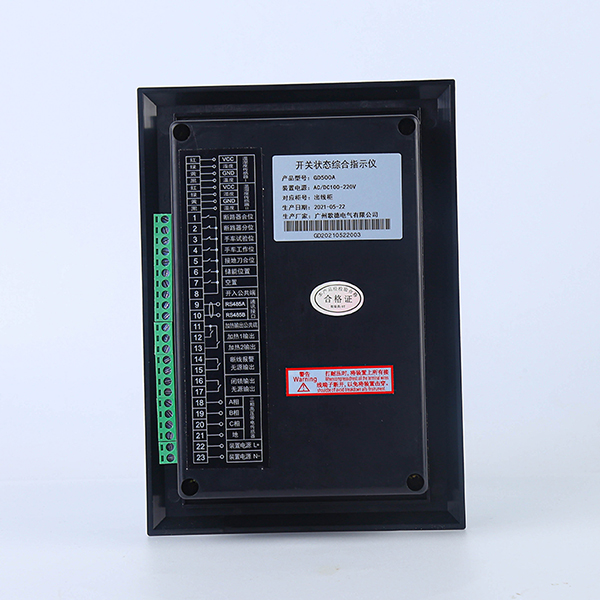

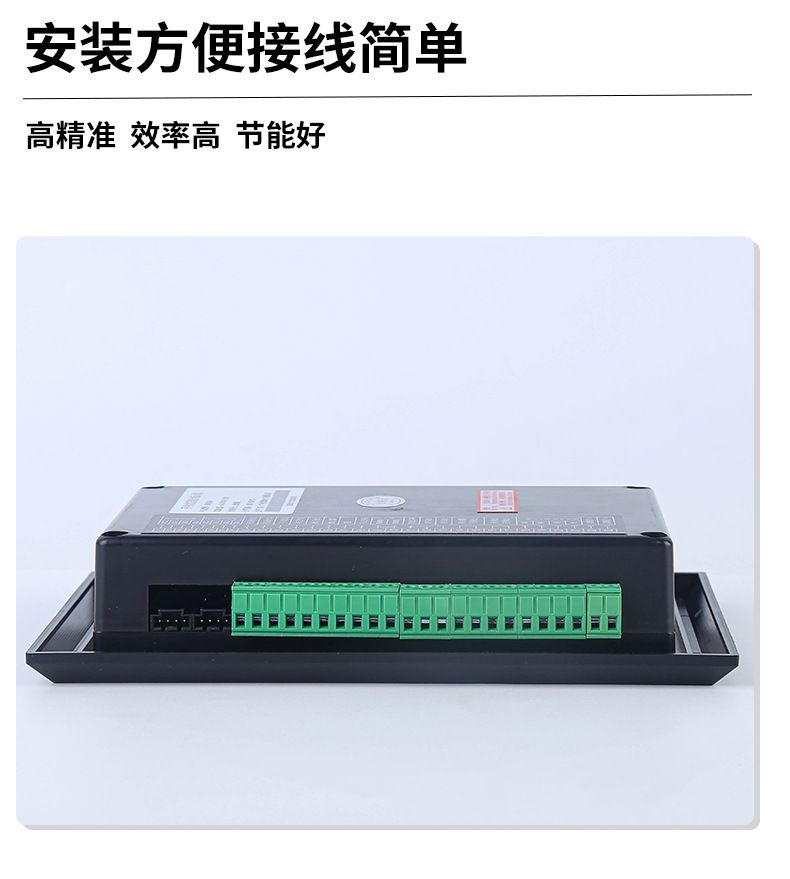

端子接线图

开关状态指示仪接线说明:

(1)装置电源端子为22、23, 电压为AC/DC220V或1 10V士10%; 装置加热器输出为无源继电器触点输出，加热电

源外部接线。

(2)一次回路模拟显示部分端子为: 1-8, 所有开关量均为无源干接点。以上为装置标准配置，具体的端子定义会

随着用户不同的订货要求会有改动，以实际装置背面端子定义为准。.

(3)附件温湿度传感器线的接线方法是:将USB插件接头端接在装置的温湿度传感器端子(1、II)，另一端接在配套的温湿度传感器探头上。

(4)其它按装置端子接线图接好线并校对正确后，方可接通工作电源。

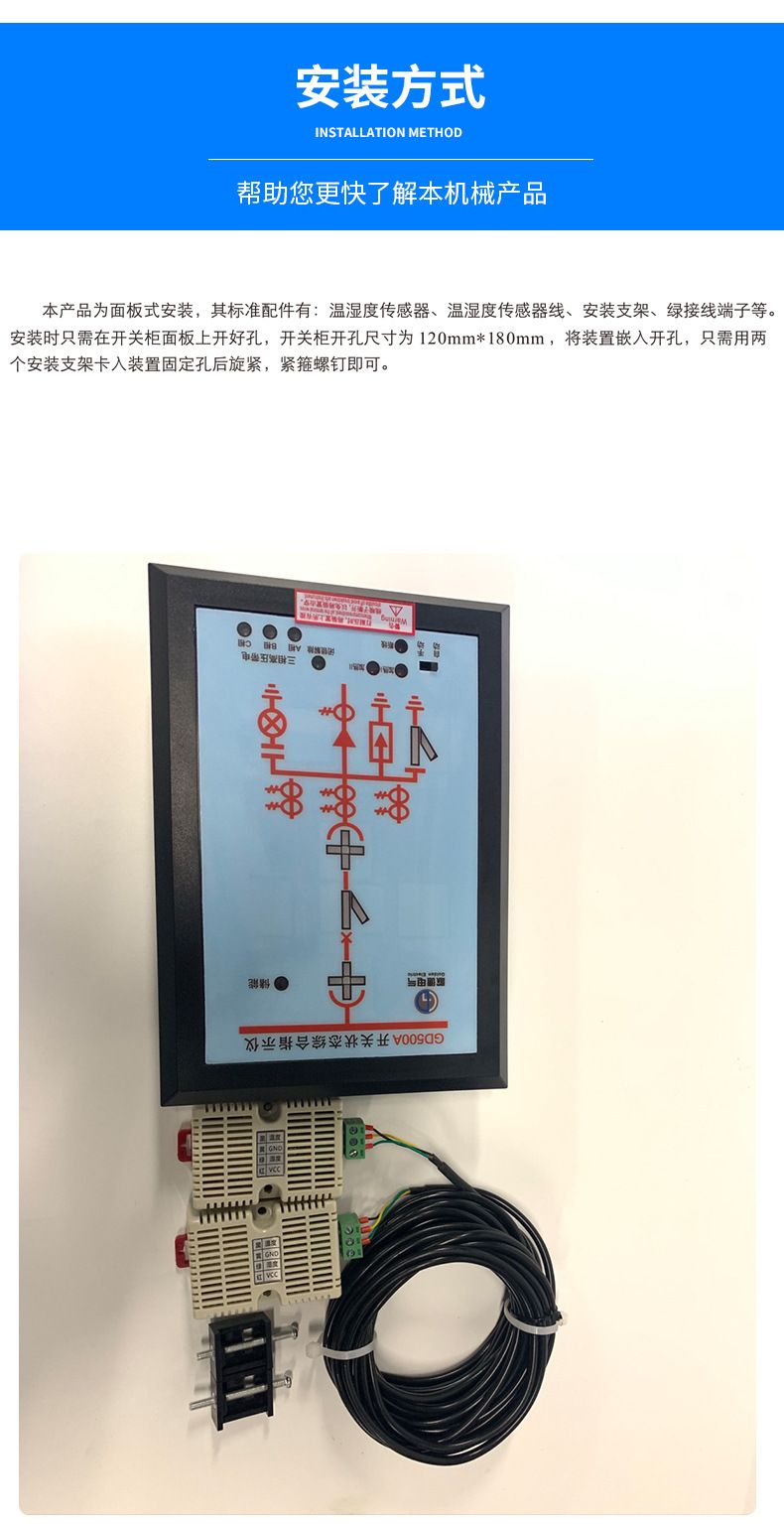

安装方式

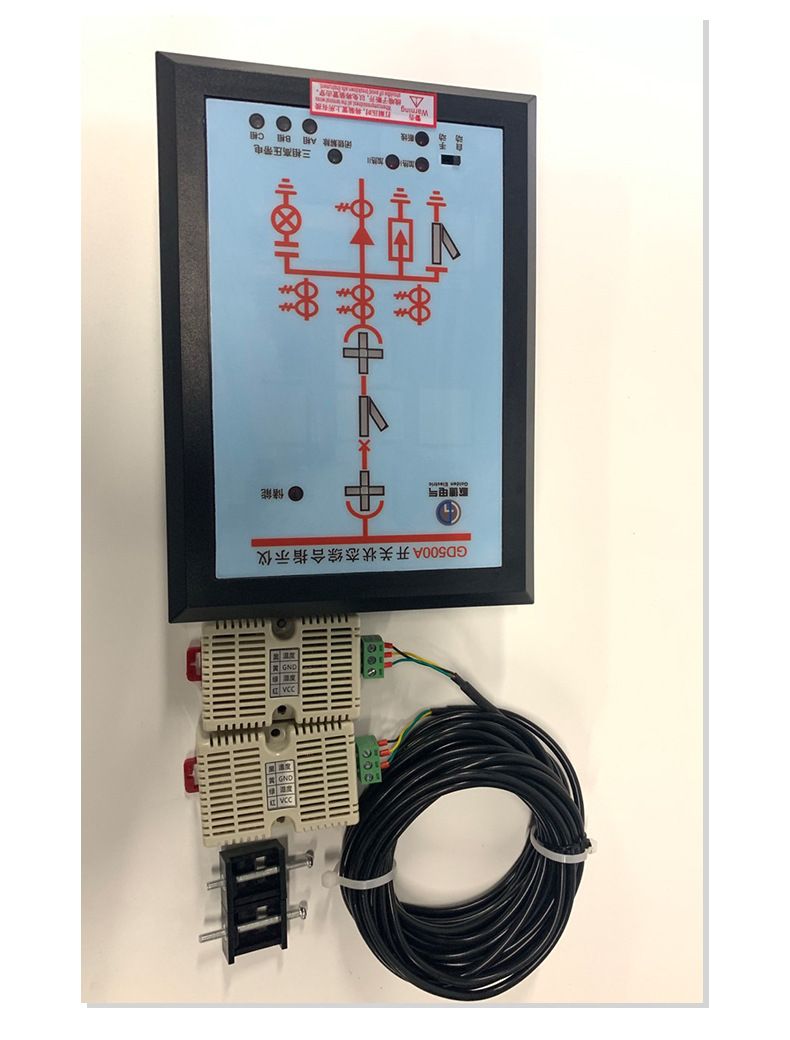

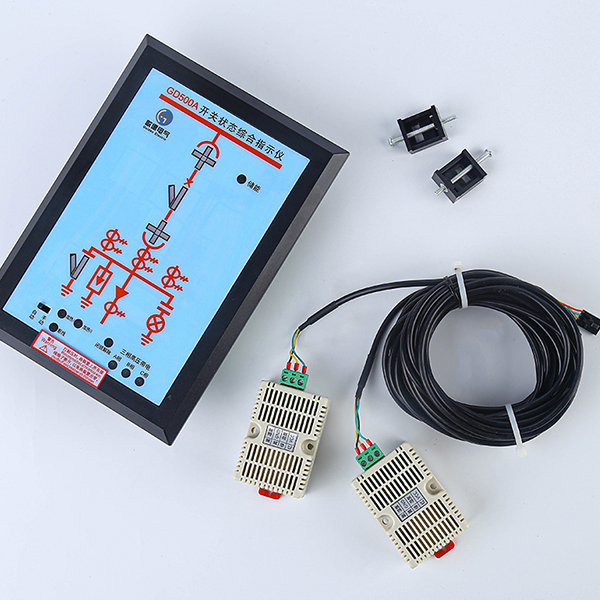

本产品为面板式安装，其标准配件有:温湿度传感器、温湿度传感器线、安装支架、绿接线端子等。安装时只需在开关柜面板上开好孔，开关柜开孔尺寸为120mm* 180mm,将装置嵌入开孔，只需用两个安装支架卡入装置固定孔后旋紧，紧箍螺钉即可。
