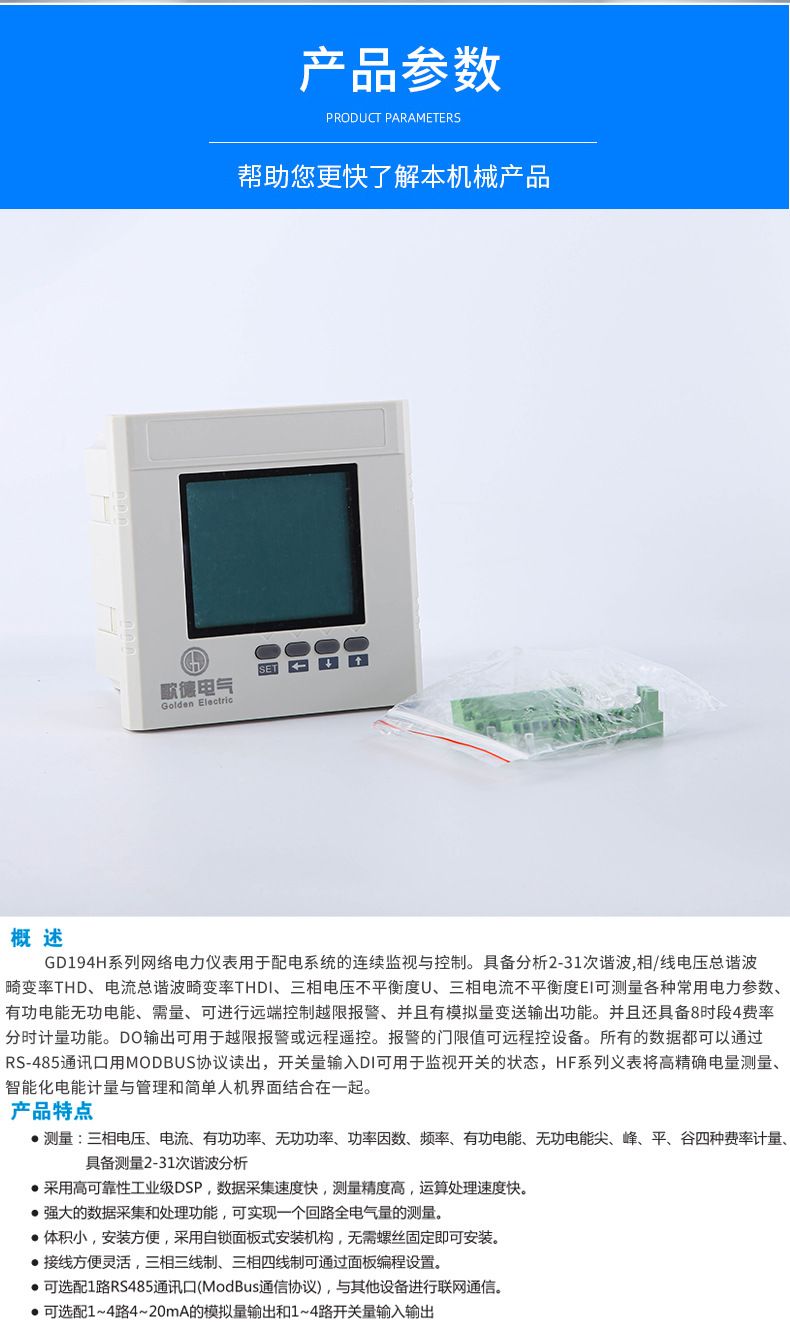

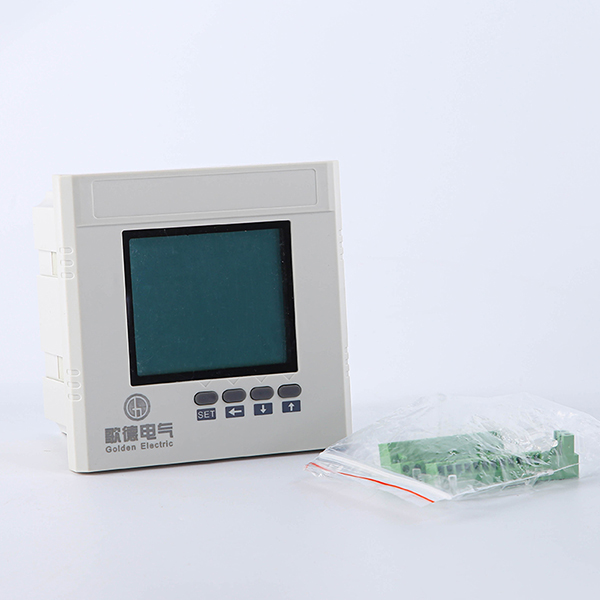

三相谐波多功能表概述GD194H系列网络电力仪表用于配电系统的连续监视与控制。具备分析2-31次谐波,相/线电压总谐波畸变率THD、电流总谐波畸变率THDI、三相电压不平衡度U、三相电流不平衡度EI可测量各种常用电力参数、有功电能无功电能、需量、可进行远端控制越限报警、并且有模拟量变送输出功能。并且还具备8时段4费率分时计量功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态，HF系列义表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

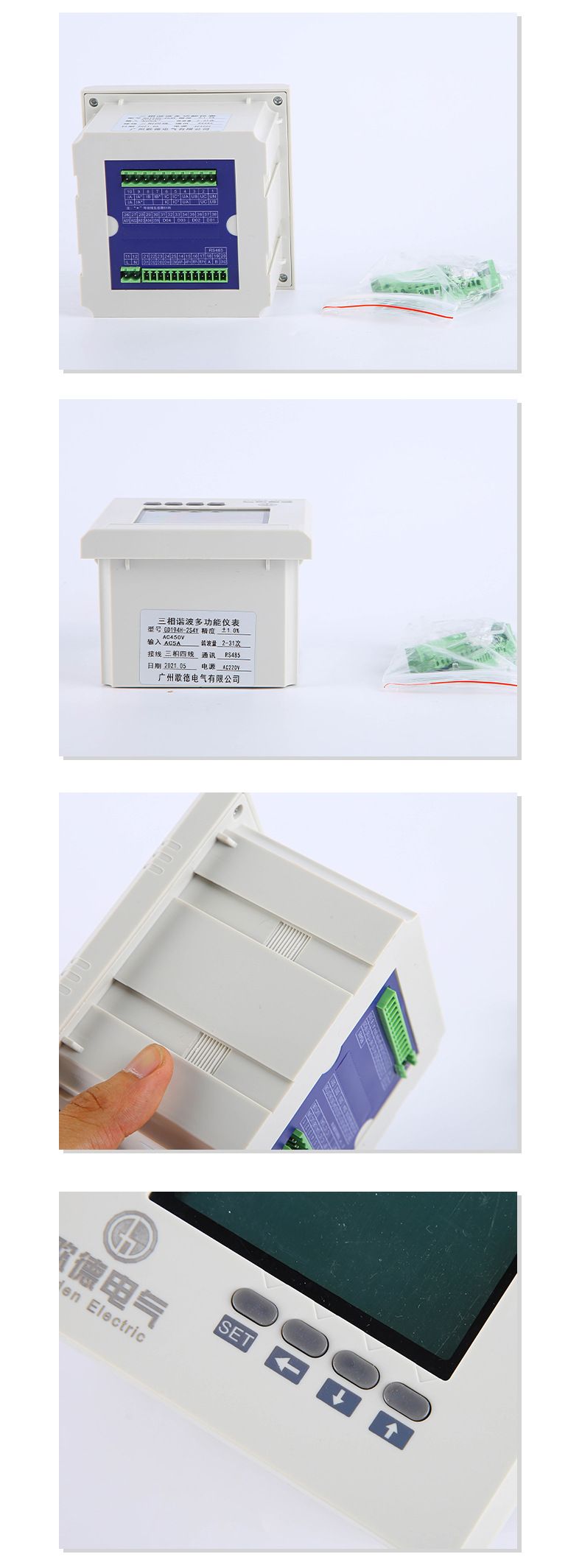

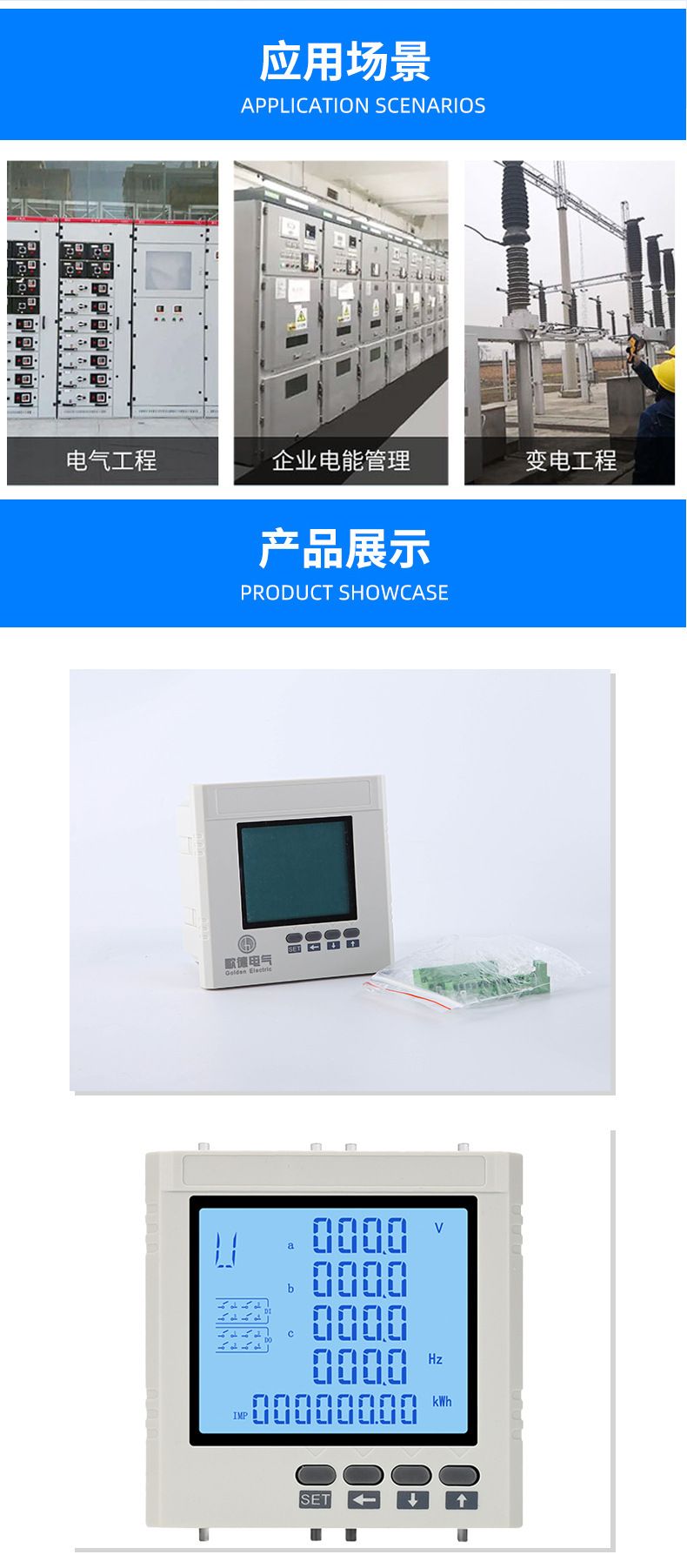

三相谐波多功能表产品特点

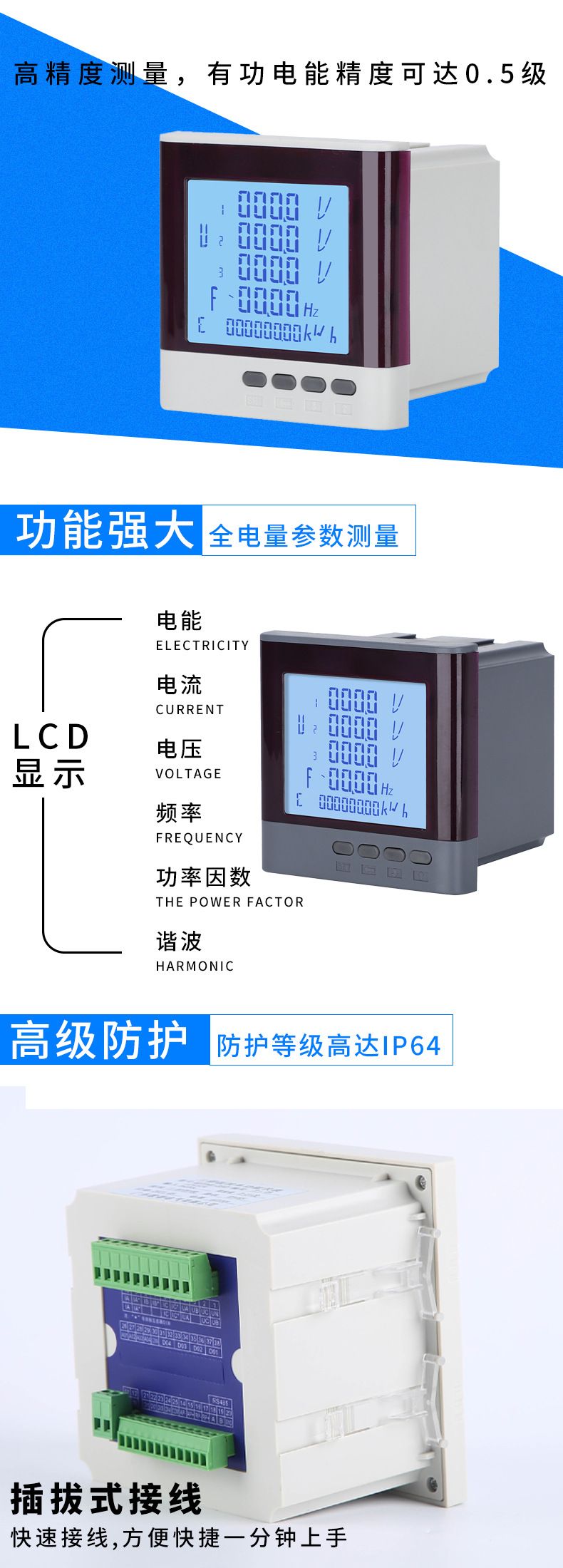

测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能尖、峰、平、谷四种费率计量、具备测量2-31次谐波分析

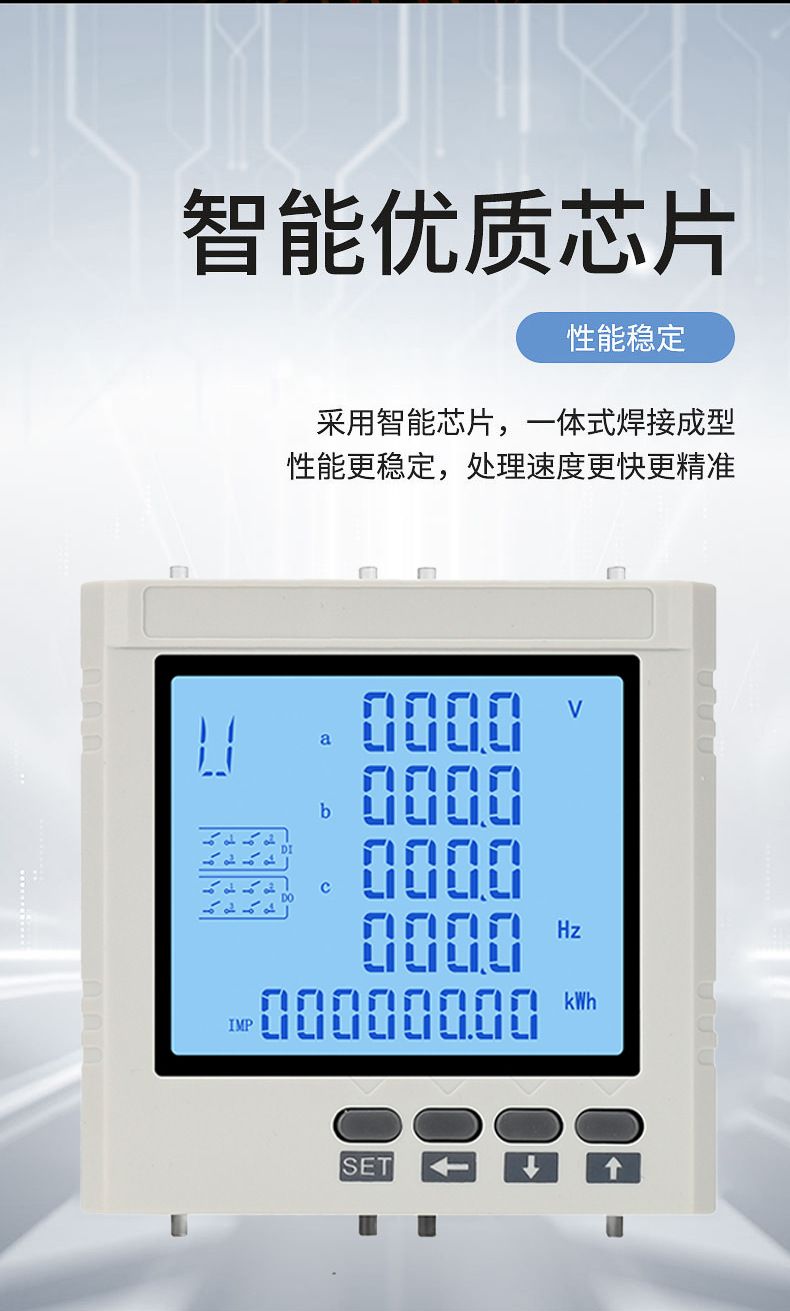

采用高可靠性工业级DSP ,数据采集速度快,测量精度高,运算处理速度快。

强大的数据采集和处理功能,可实现- -个回路全电气量的测量。

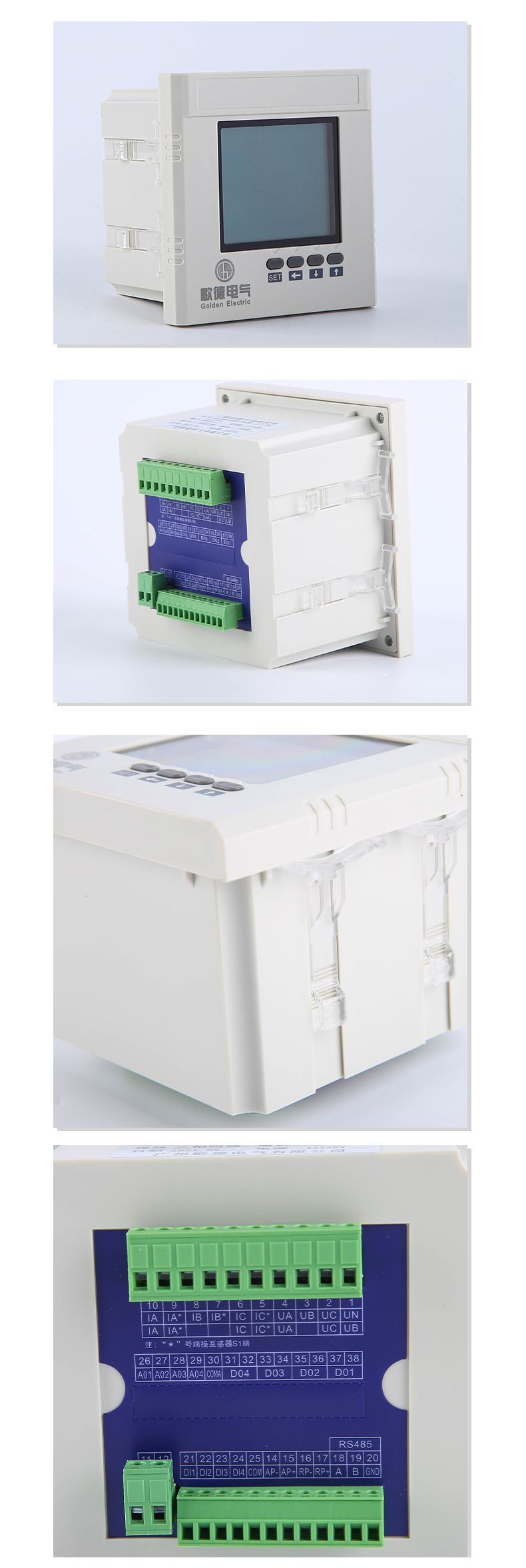

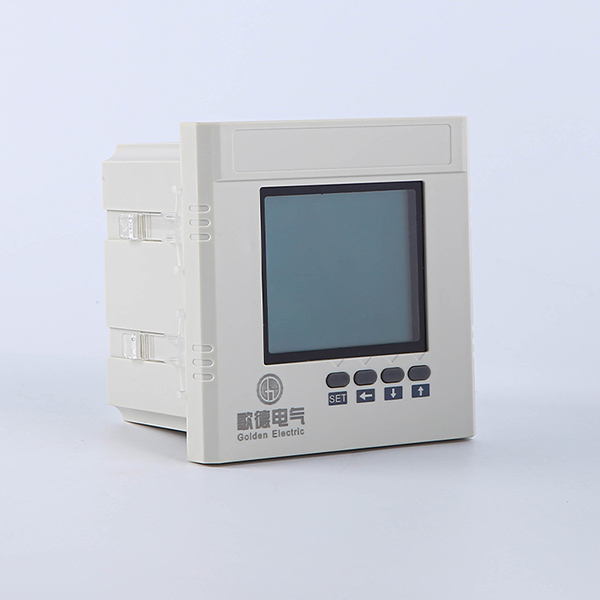

体积小,安装方便,采用自锁面板式安装机构,无需螺丝固定即可安装。

接线方便灵活，三相三线制、三相四线制可通过面板编程设置。

可选配1路RS485通讯口(ModBus通信协议) ,与其他设备进行联网通信。

可选配1 ~4路4~ 20mA的模拟量输出和1 ~4路开关量输入输出。

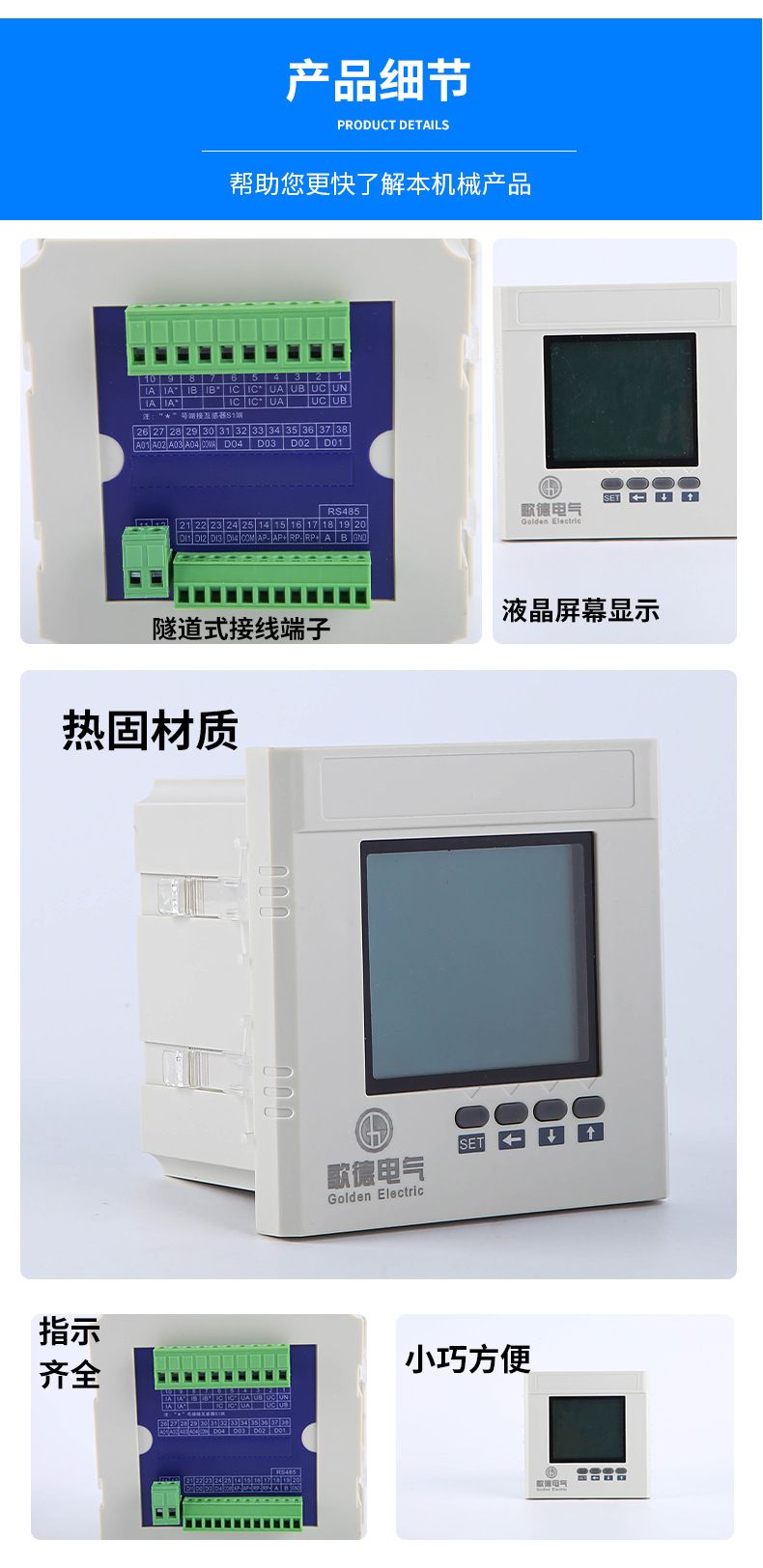

三相谐波多功能表主要功能

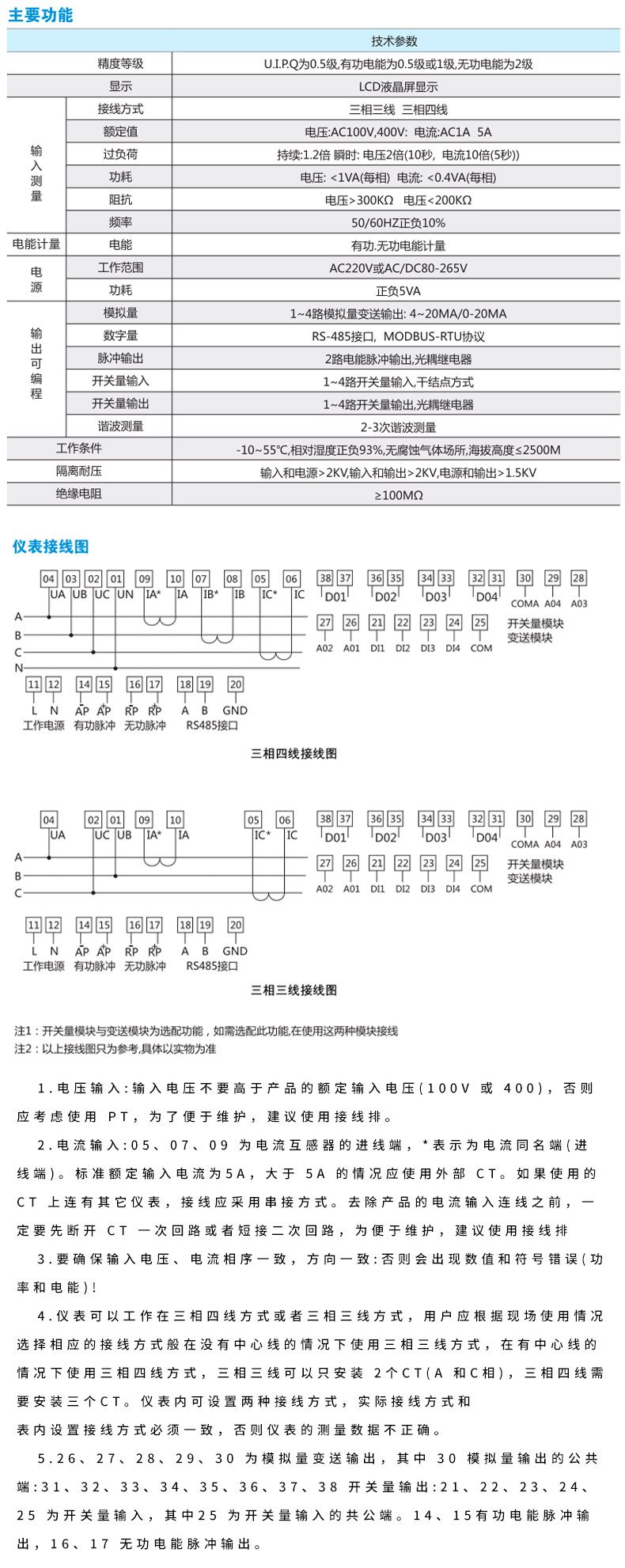

三相谐波多功能表仪表接线图

三相三线接线图

注1 :开关量模块与变送模块为选配功能,如需选配此功能，在使用这两种模块接线注2 :以上接线图只为参考,具体以实物为准1.电压输入:输入电压不要高于产品的额定输入电压(100V或400)，否则

应考虑使用PT， 为了便于维护，建议使用接线排。

2.电流输入:05、07、09为电流互感器的进线端，*表示为电流同名端(进线端)。标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式。去除产品的电流输入连线之前，一

定要先断开CT -次回路或者短接二次回路，为便于维护，建议使用接线排

3.要确保输入电压、电流相序一致，方向一致:否则会出现数值和符号错误(功率和电能)!

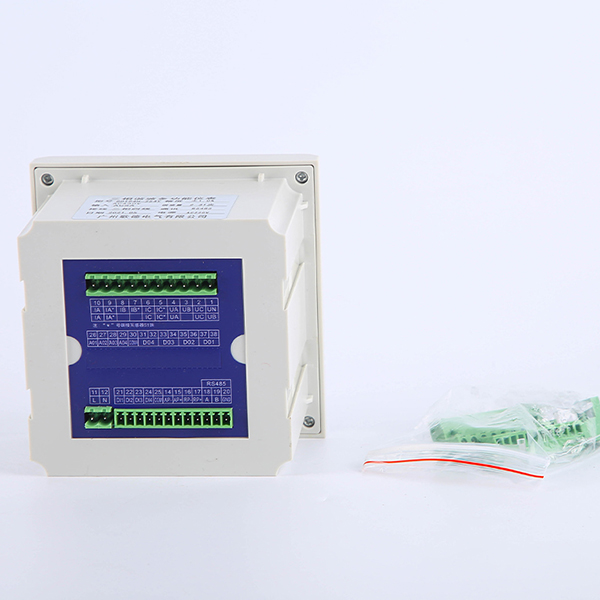

4.仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT。仪表内可设置两种接线方式，实际接线方式和表内设置接线方式必须一致，否则仪表的测量数据不正确。5.26、27、28、29、30为模.拟量.变送输出，其中30模拟量输出的公共端:31、32、33、34、35、36、37、38开关量.输出21、22、23、24、25为开关量输入，其中25为开关量输入的共公端。14、15有功电能脉冲输出，16、17无功电能脉冲输出。

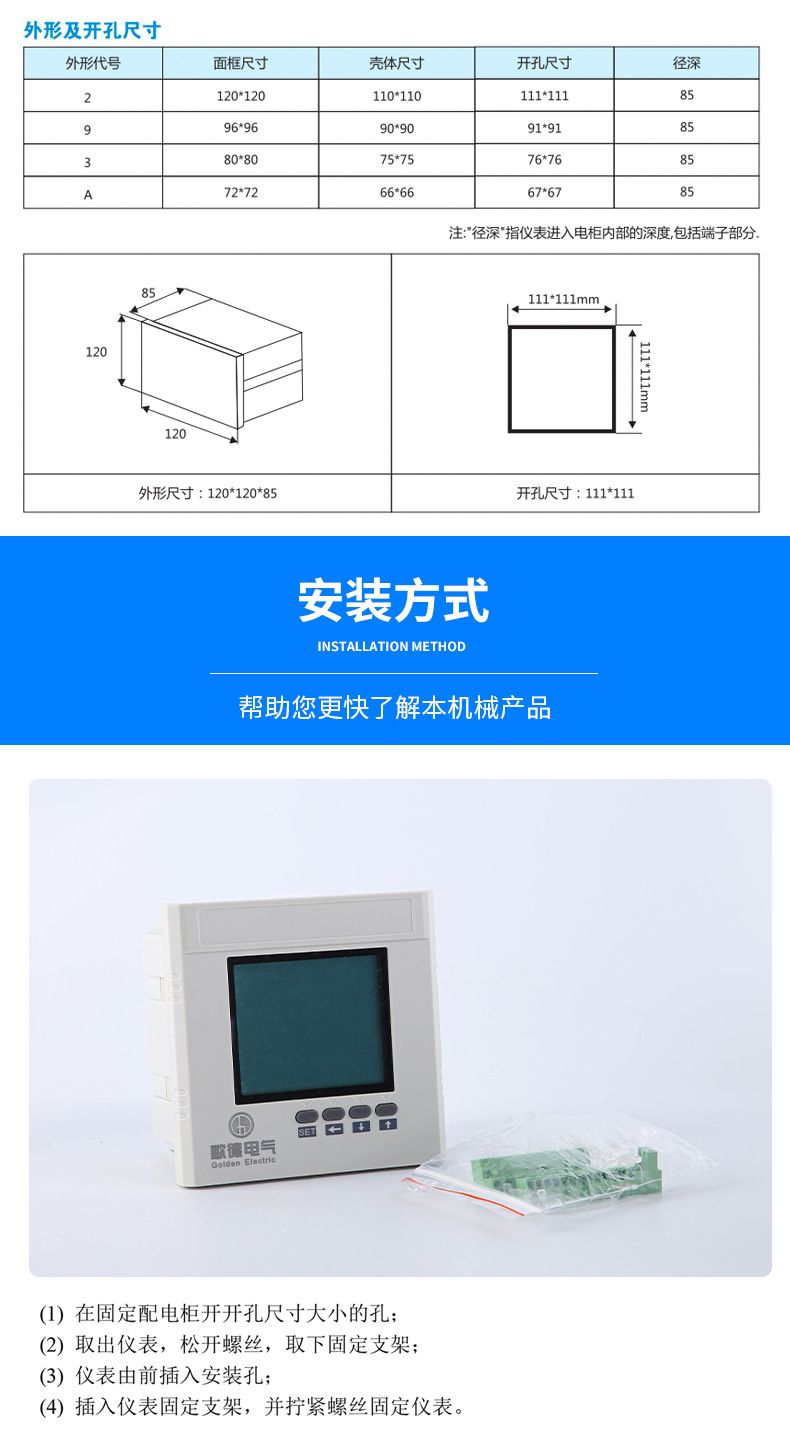

三相三线接线图外形及开孔尺寸
